镂空椭圆纹理金属装饰护板结构设计

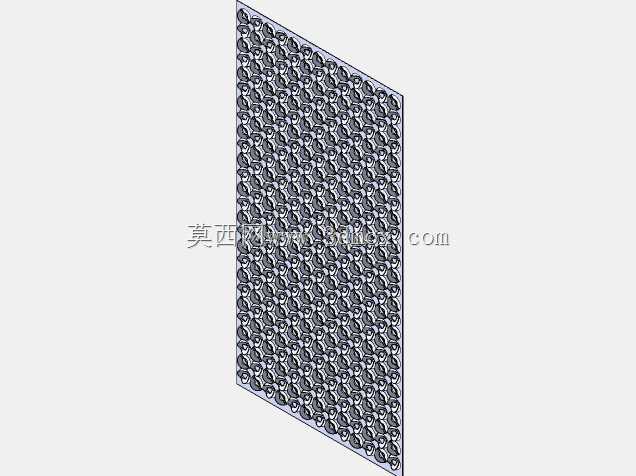

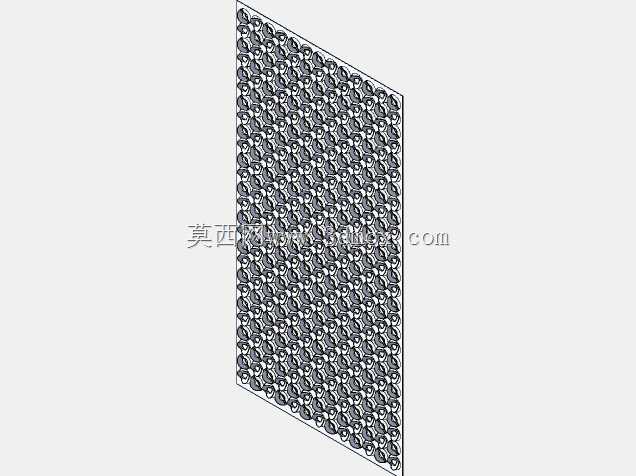

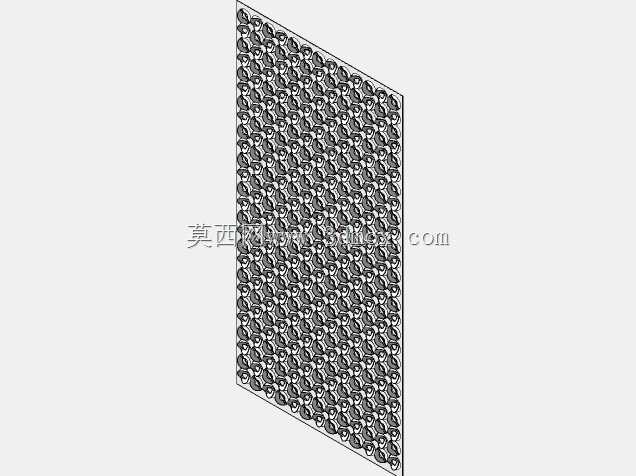

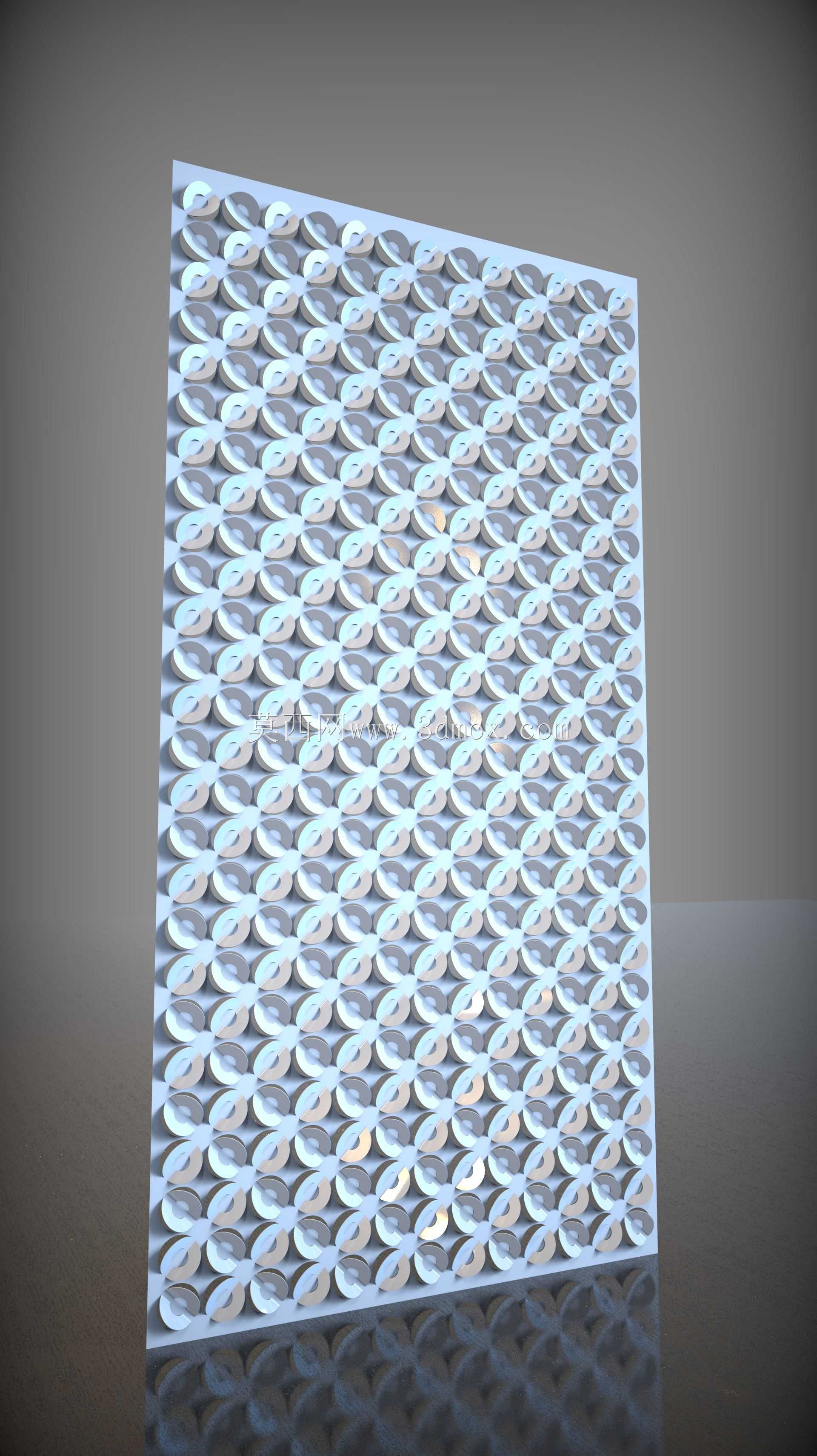

这款镂空装饰板的设计初衷，是兼顾立面装饰效果与通风透光的实用需求，目前在商业空间吊顶、设备外罩立面、建筑幕墙内衬、工业设备防护围挡等场景都有广泛适配空间。从结构设计逻辑来看，整板采用规则阵列的椭圆镂空单元排布，相邻单元的弧形边缘互相衔接，既保证了板面整体的视觉连贯性，也通过连续的弧形受力结构提升了整板的抗弯折性能，相比同厚度的整面平板，镂空后的板面在减轻自重40%左右的前提下，依然能满足常规立面防护的刚度要求，不会出现大面积镂空后易变形的问题。设计阶段特意将椭圆镂空的长轴方向做了统一偏转，相邻行的椭圆单元错位排布，避免了直排镂空容易出现的应力集中带，在板材冲压成型环节，能有效降低冲孔时的板材撕裂概率，提升成品率。安装边界方面，整板为正方形规整外形，四边预留了均匀的安装孔位余量，可适配常规的龙骨挂接、螺栓固定两种安装方式，不需要现场二次裁切修边就能直接拼接，多块板拼接时，边缘的镂空单元能自然对齐，形成连续的整面纹理，不会出现拼缝处纹理错位的视觉断层。实际使用中，这种镂空结构除了装饰作用，还能实现气流的均匀扩散，用在设备外罩上时，既能遮挡内部结构保证外观整洁，又能满足设备散热的通风量要求，不会像密纹冲孔网那样容易被纤维类杂物堵塞；用在建筑立面时，椭圆纹理的光影会随着日照角度变化形成动态的光影效果，比常规的圆孔、方孔镂空板更具设计感，同时镂空的通透率经过反复校核，控制在合理区间，既保证透光通风效果，又不会因为通透度过高导致背后的结构直接外露。板材的厚度选型适配常规的金属板材加工范围，可采用不锈钢、铝合金、镀锌钢板等多种材质加工，不需要特殊的定制模具，用常规的数控冲压设备就能完成批量生产，加工成本可控。
