正交圆管抱箍式连接固定夹结构

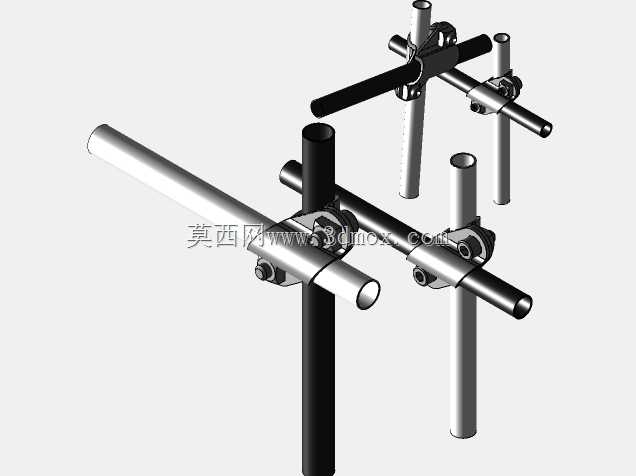

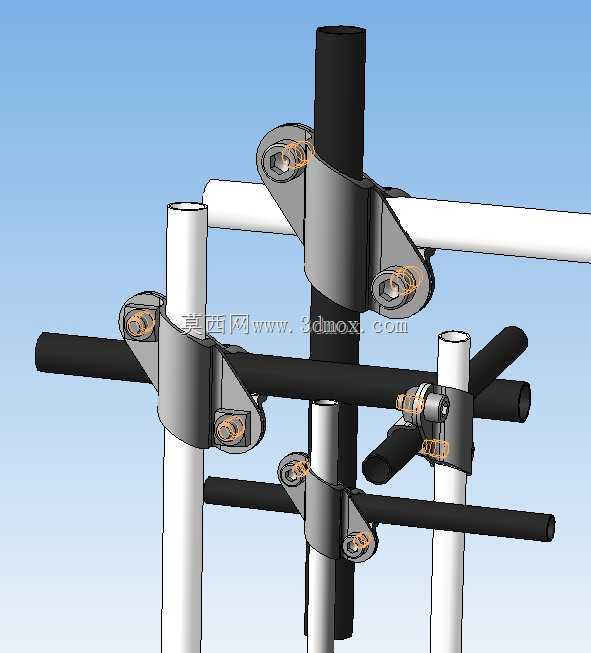

这类抱箍式管夹主要应用于需要快速搭建正交圆管框架的场景，常见于模块化工装支架、临时管线排布、轻型物料架、农业大棚骨架搭建、舞台桁架临时固定等场景，无需对管材进行焊接、打孔等二次加工，就能实现垂直交叉圆管的可靠锁紧，避免管材表面被破坏，同时支持反复拆装调整，适配现场灵活改管的需求。从结构设计来看，该夹体采用两片式对合抱紧结构，每片夹体带有两个适配不同管径的圆弧卡槽，分别卡持垂直交叉的两根圆管，夹体两端预留螺栓锁紧位，通过六角螺栓的预紧力让圆弧面紧密贴合管材外壁，依靠接触面的静摩擦力抵抗管材的轴向滑移与径向扭转，部分夹体还带有快拆式锁紧销结构，可在无工具的情况下快速完成开合与锁紧，适配临时搭建的快速作业需求。设计过程中，圆弧卡槽的曲率严格匹配适配管材的外径公差，卡槽内侧预留了细微的防滑纹路加工余量，实际生产时可在卡槽内粘贴橡胶垫提升摩擦系数，同时避免金属夹体刮伤管材表面的防腐涂层。夹体的安装边界不受管材长度限制，只要是交叉位置的正交圆管，都可以从管材外侧扣合夹体完成固定，无需从管材端部穿套，对于已经排布完成的管线改造场景十分友好，不会干扰已安装的管路部件。不同规格的夹体可适配不同管径组合的正交圆管连接，夹体本身的厚度根据承载需求设计，轻型款采用冲压钣金成型，适合低载荷的框架固定，重型款采用铸造成型后机加工圆弧面，可承受更大的横向载荷与振动工况，在有振动的设备管线固定场景中，还可配合防松垫圈使用，避免长期振动下螺栓松脱导致的固定失效。这类连接件的核心优势在于安装效率高，无需专业焊接设备，普通作业人员使用常规扳手即可完成安装，同时拆卸后不会在管材上留下永久损伤，管材可重复利用，大幅降低临时搭建场景的材料成本。
