大众T5露营车内部改装结构设计

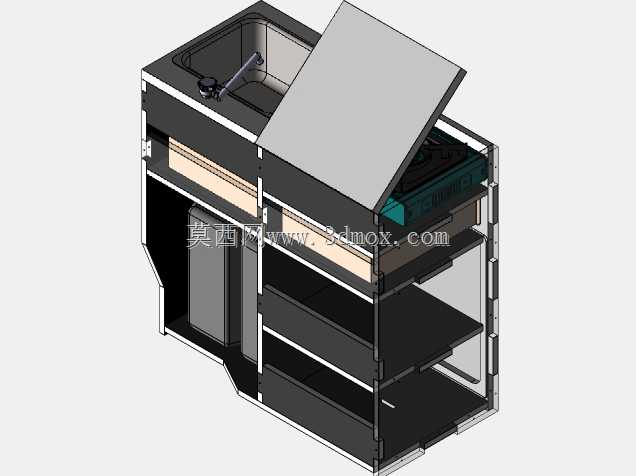

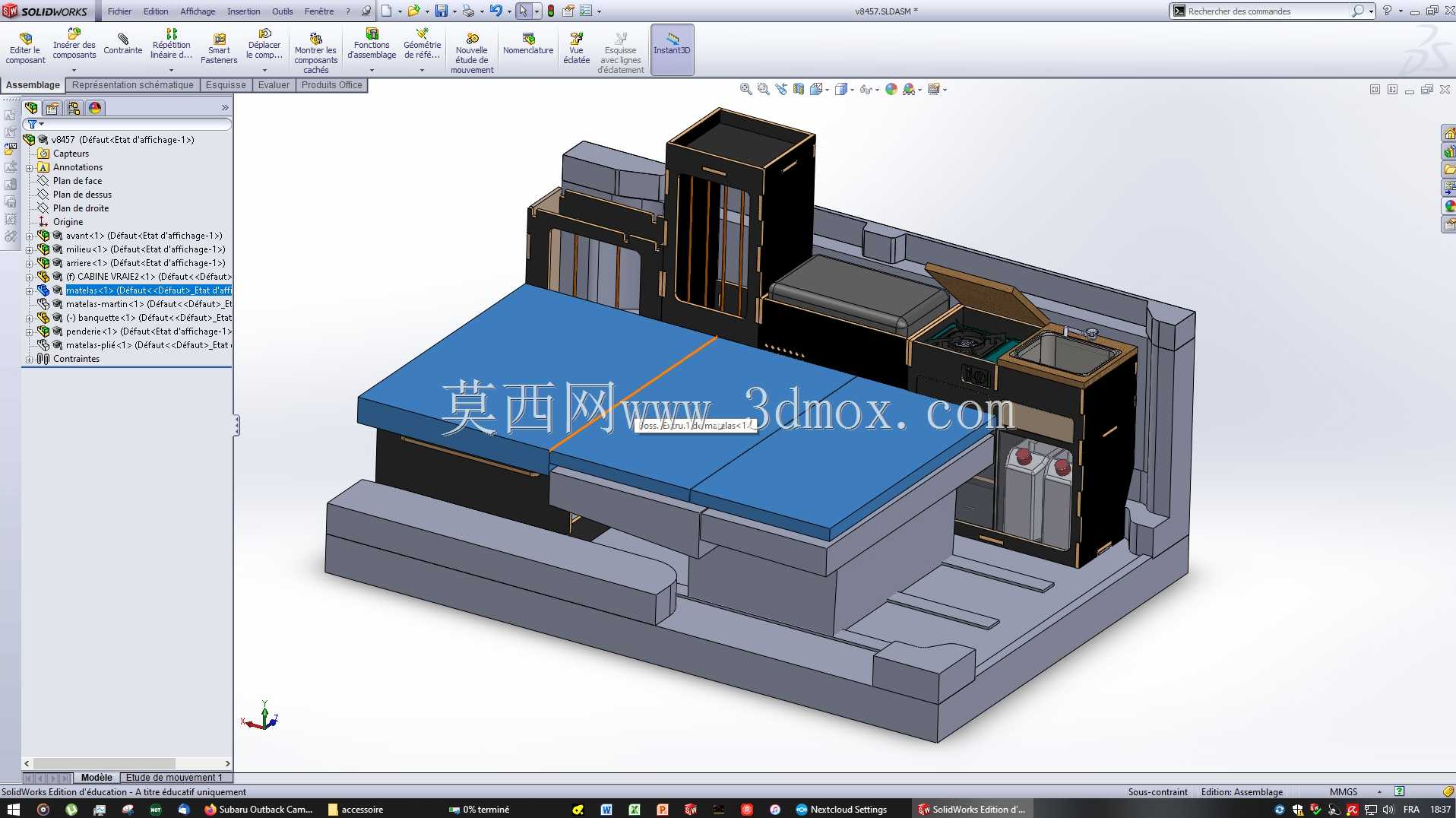

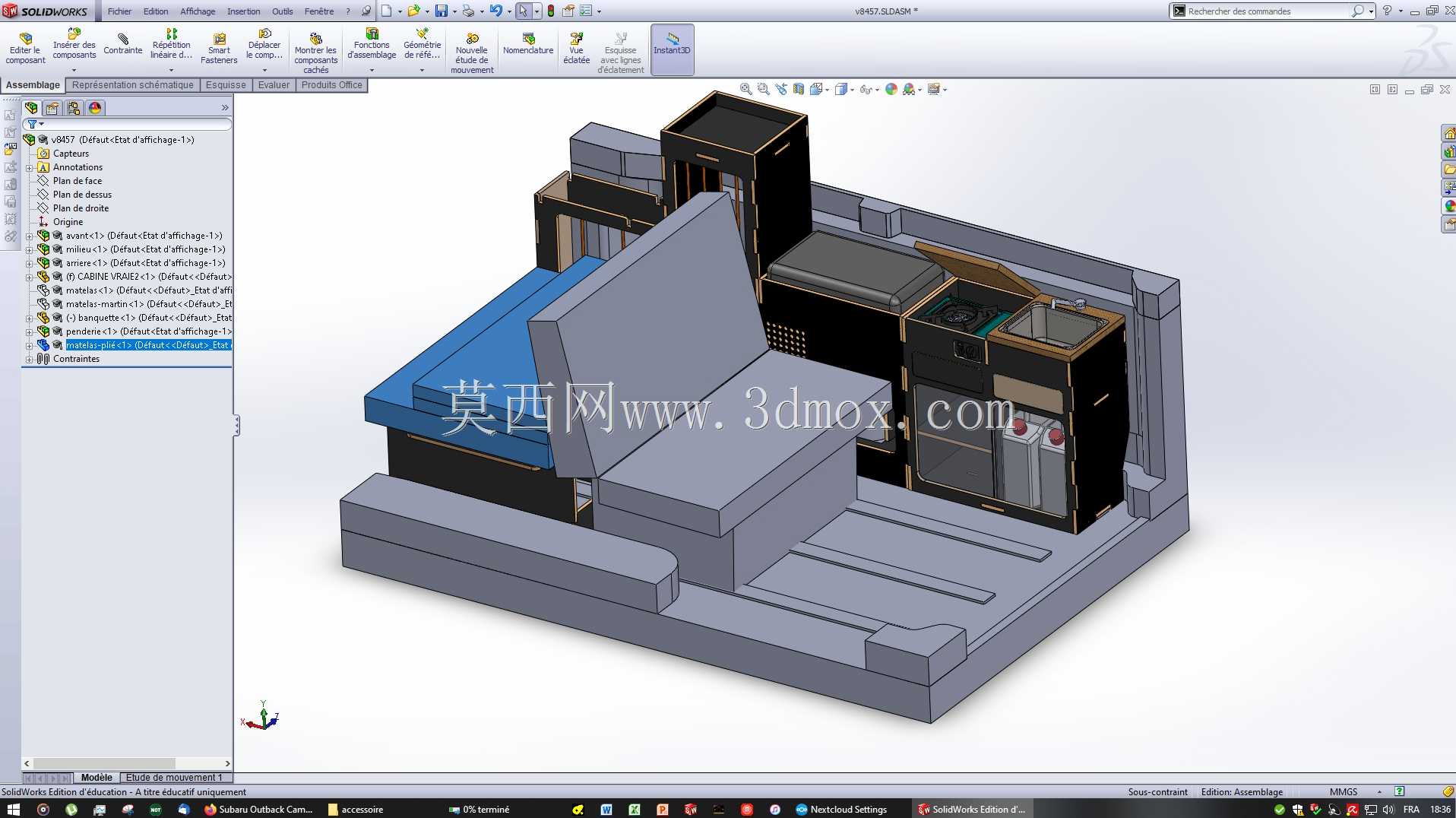

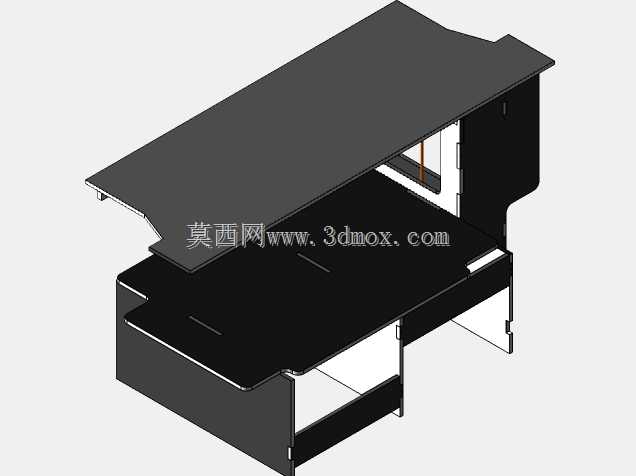

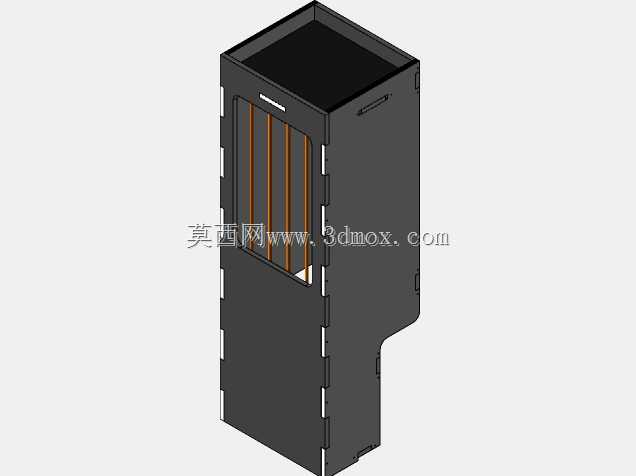

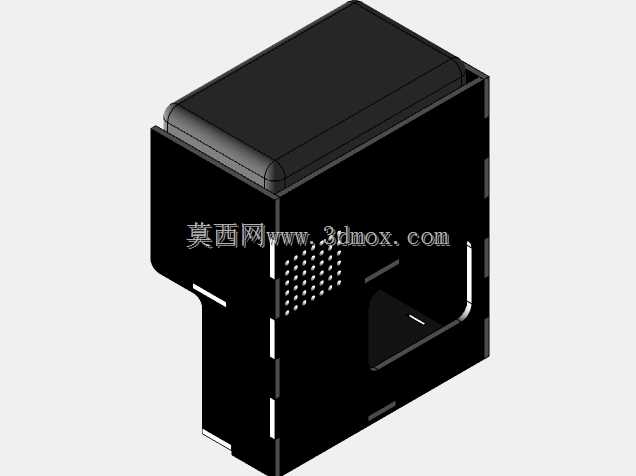

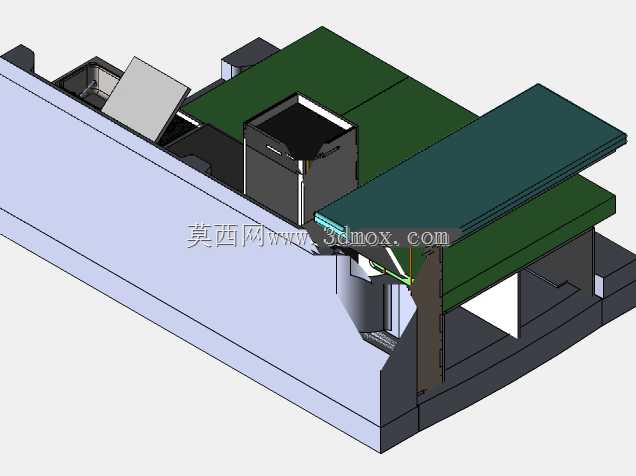

这套结构针对大众T5 Multivan车型的车内旅居场景开发，核心是在不破坏原车车体结构的前提下，通过模块化的功能单元组合，满足短途户外旅居的实用需求。设计过程中首先梳理了原车后排舱体的安装边界，所有柜体、座椅、功能模块的固定点位均匹配原车地板的预留安装孔位，无需额外对车体钣金进行打孔焊接，避免后期改装带来的车体锈蚀、结构强度下降问题。从功能布局来看，靠近侧滑门的区域整合了厨用功能单元，内嵌小型水槽与便携灶具安装位，预留了燃气罐的固定舱位，舱体侧面做了通风开槽，避免密闭空间燃气积聚的安全隐患；相邻的柜体预留了储物格，可分类放置户外炊具、食材、旅居生活用品，柜体边角全部做了圆弧过渡处理，适配车辆行驶过程中的晃动场景，避免尖锐边角磕碰乘员。中部的座椅单元可通过翻折结构实现形态切换，日常行车状态下为标准双人乘用座椅，靠背角度可多级调节匹配乘坐姿态，需要休憩时可将坐垫向前平移、靠背放倒，与相邻的床板单元拼接成平整的卧床平面，卧床的支撑结构采用隐藏式折叠支腿，展开后可均匀承载人体重量，收纳后完全隐藏于柜体下方，不占用车内通行空间。靠车尾侧的高柜单元整合了衣物储物、小型车载冰箱的安装位，柜体高度严格控制在车窗下沿以下，不会遮挡行车过程中的后方观察视线，同时柜体顶部预留了置物平台，可临时放置随身背包、户外照明设备等常用物品。整套结构的尺寸设计充分考虑了车内乘员的活动空间，所有柜体的深度均控制在合理范围，预留出的中央通道宽度可满足乘员在车内正常转身、取放物品的需求，不会出现空间局促的问题。结构选材上适配车载使用场景，所有承重框架采用轻量化的金属型材，兼顾结构强度与整车配重平衡，外覆板材选用耐磨防水的材质，可适应户外使用时的水渍、泥沙接触场景，所有活动部件均加装了阻尼限位结构，避免车辆行驶过程中部件晃动产生异响，同时防止柜门、翻板在车辆颠簸时意外打开。
