手指弹射桌游赛道拼装组件结构设计

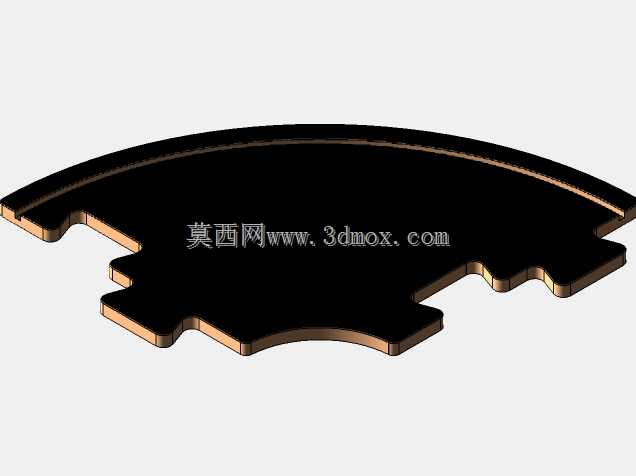

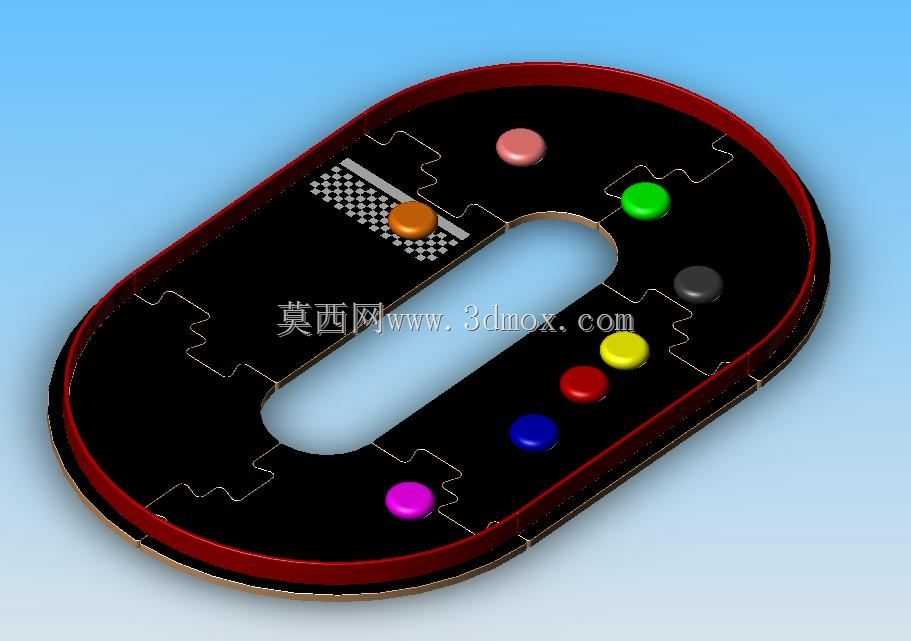

　　这套拼装式弹射桌游赛道组件，核心面向线下休闲互动场景设计，既可以作为家庭亲子互动的娱乐载体，也能适配桌游吧、青少年科创体验区的日常运营需求，区别于电子驱动的游乐设备，整套结构完全依靠物理结构实现游玩功能，无需额外供电或复杂的电控配套，使用门槛极低。从功能特性来看，整套赛道采用模块化拼图式拼接逻辑，单块赛道模块边缘设计有互锁卡扣结构，拼接时无需额外紧固件，依靠卡扣的过盈配合即可实现模块间的稳固连接，使用者可以根据场地大小、游玩人数自由组合赛道形态，既可以拼出图中所示的标准椭圆环形赛道，也能拓展出带弯道分支、障碍区段的复杂赛道，适配2-8人同时参与游玩。赛道主体的基底采用高密度板材加工设计，边缘做了R3的圆角倒边处理，

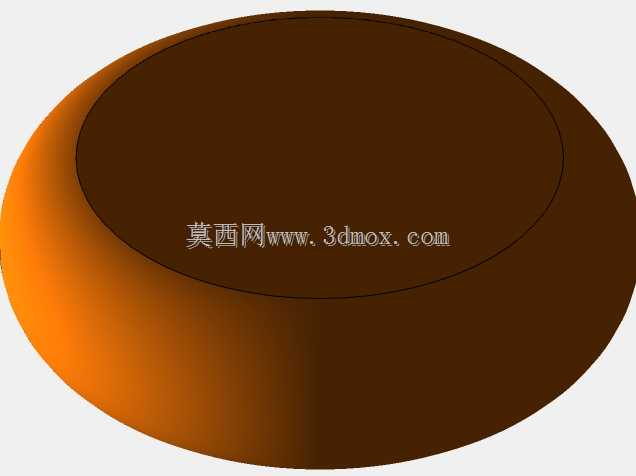

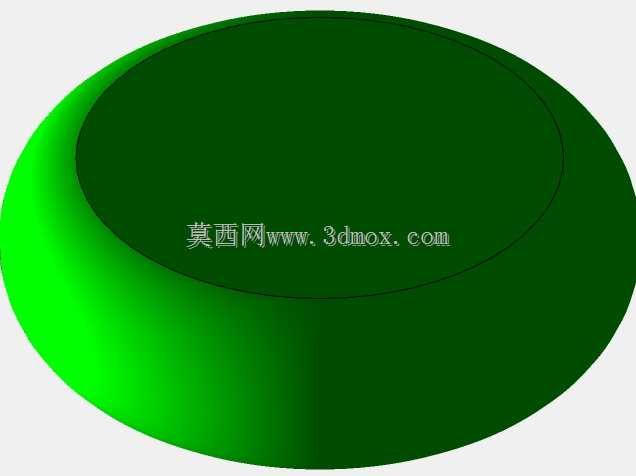

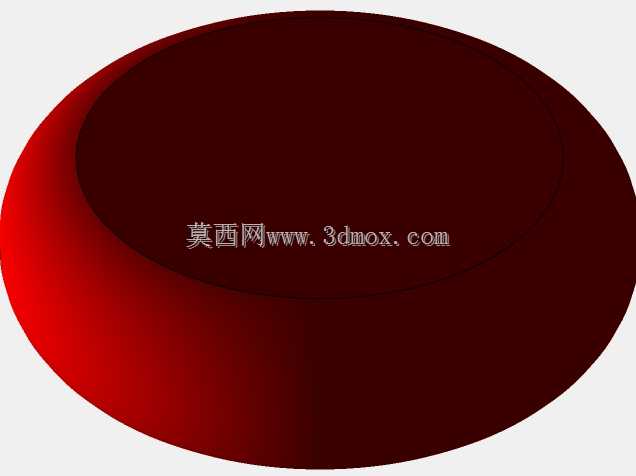

　　既避免拼接后边缘划手，也能保证弹射的小圆片在赛道内滑行时不会被边角卡滞，赛道外圈设置有连续的凸起挡边，挡边高度为8mm，刚好能够约束直径15mm的弹射圆片不会飞出赛道边界，同时挡边与赛道基底采用一体化拼接设计，拼接后挡边的衔接缝隙控制在0.2mm以内，不会出现圆片卡入缝隙的情况。设计过程中优先考虑了拼装的容错性，单块模块的卡扣尺寸做了0.1mm的公差补偿，即便板材存在小幅加工误差，也能顺利完成拼接，不会出现过松脱开或者过紧无法装配的问题；赛道表面的纹理做了哑光防滑处理，既能够降低圆片滑行时的不必要摩擦损耗，也能避免表面反光影响使用者的弹射瞄准。赛道上设置的不同颜色圆形标识位，一方面是作为弹射的起始点位与计分区域，

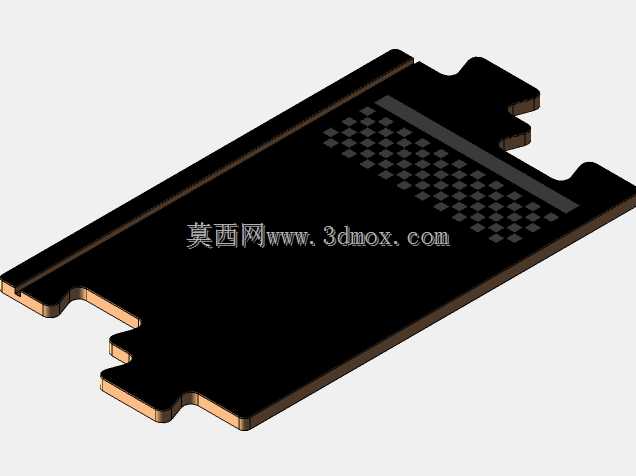

　　另一方面也作为模块拼接的对位参考，帮助使用者快速对齐模块位置，减少拼接错位的概率。从安装边界来看，单块标准直道模块的长度为200mm、宽度为120mm，拼接成图中所示的标准椭圆赛道时，整体占地尺寸为800mm*500mm，放置在常规桌面即可使用，不需要额外预留过大的操作空间；所有模块拆分后可以堆叠收纳，堆叠后的整体厚度不超过120mm，便于日常存放与搬运。整套结构没有易损的细小零部件，所有拼接部位的受力都经过校核，正常使用下的反复拆装不会造成卡扣断裂，长期使用的维护成本极低，同时模块化的设计也支持后续拓展配件的接入，比如障碍块、跳台组件等，不需要改动原有基础赛道的结构即可完成功能升级。
