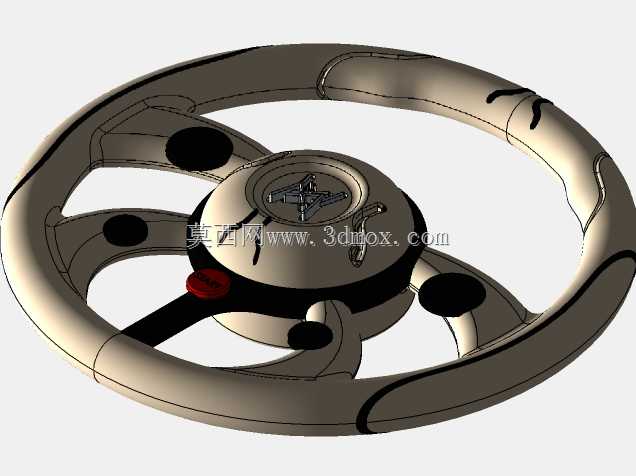

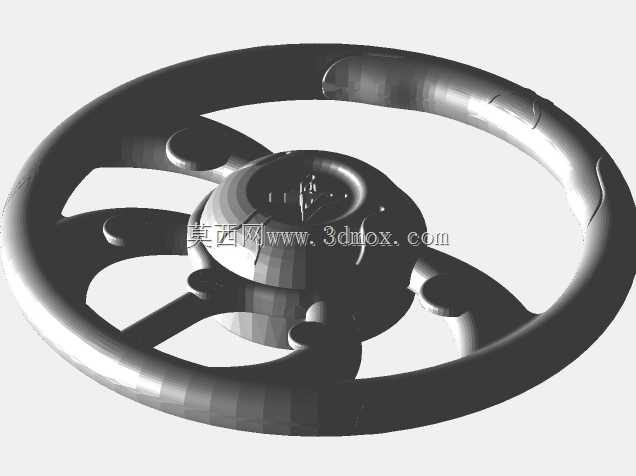

乘用车辆转向操控方向盘结构设计

汽车转向系统中，方向盘是驾驶员直接交互的核心操控部件，其设计合理性直接影响驾驶操控手感、行驶安全与长时间驾驶的疲劳度。从实际装车场景来看，该部件安装于驾驶舱转向管柱顶端，需匹配不同车型的内饰布局、驾驶坐姿设定，同时兼顾碰撞安全要求，在发生正面碰撞时可通过预设的溃缩结构吸收冲击能量，避免对驾驶员胸部造成硬性伤害。

设计过程中首先要明确握持区域的人机工程边界，轮缘的截面直径需贴合成年男性与女性的手掌握持尺度，通常控制在30-38mm区间，轮缘整体的环形外径根据车型定位调整，家用乘用车型多控制在360-380mm范围，兼顾转向灵活度与操控力矩传递效率；轮辐的数量与布局不仅影响外观风格，更要考虑安全气囊模块的安装空间，三辐式布局可预留中央区域足够的安装位，同时下方辐条的造型可留出腿部活动空间，避免驾驶员打方向时腿部与轮辐发生干涉。

功能层面，方向盘轮缘内部采用金属骨架作为承力结构，外层包覆防滑材质，提升握持摩擦力，即使手心出汗也能保证操控不打滑；轮辐上可集成多功能按键安装位，预留线束走线通道，方便布置影音控制、巡航设置、行车电脑操作等按键，减少驾驶员行驶中手部离开方向盘的操作频次，降低行车安全隐患。设计时需重点校核安装接口的配合公差，转向管柱连接花键的尺寸、定位销位置需完全匹配，保证安装后无旷量，转向力矩传递无虚位；同时要考虑方向盘转动到左右极限位置时，与周边仪表台、座椅、车门内饰板的安全间隙，避免全行程中出现磕碰干涉。

从结构强度角度，骨架需满足扭转、弯曲载荷要求，在常规转向施力、紧急情况下大力打方向的工况下不能出现塑性变形，轮缘与轮辐的连接位置需做加强筋处理，分散应力集中点；中央区域的安全气囊安装位需设计标准化的卡扣与螺栓连接点，保证气囊模块安装牢固，触发时可正常弹出。此外，方向盘的转角信号传递结构需与转向角传感器匹配，为车身稳定系统、主动转向系统提供准确的转角数据，保证整车电控系统的操控逻辑正常运行。
