RFID开卷机功能模块三维结构设计

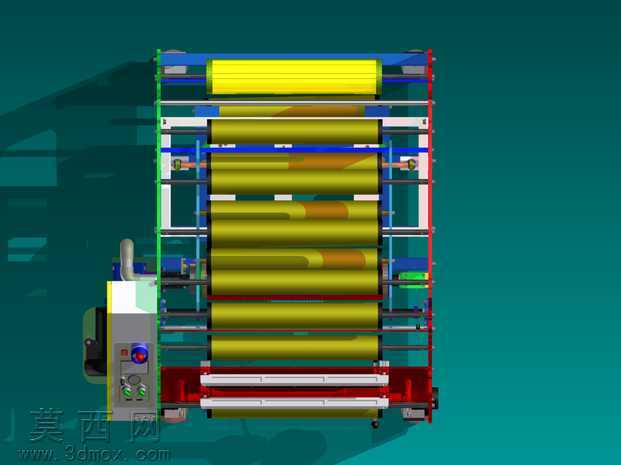

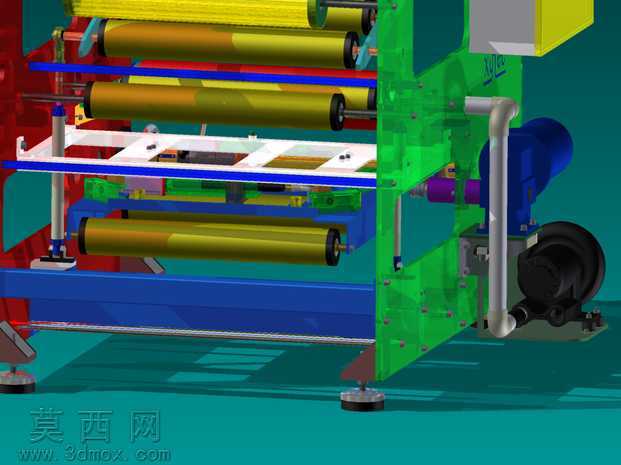

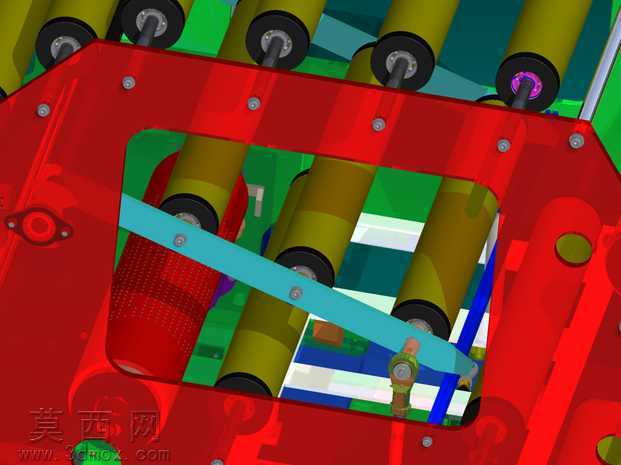

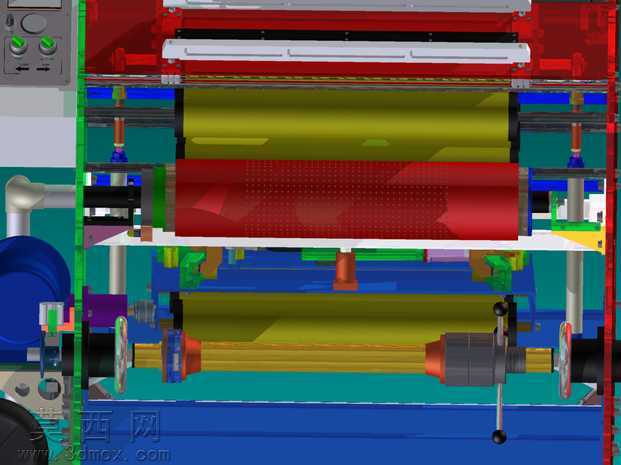

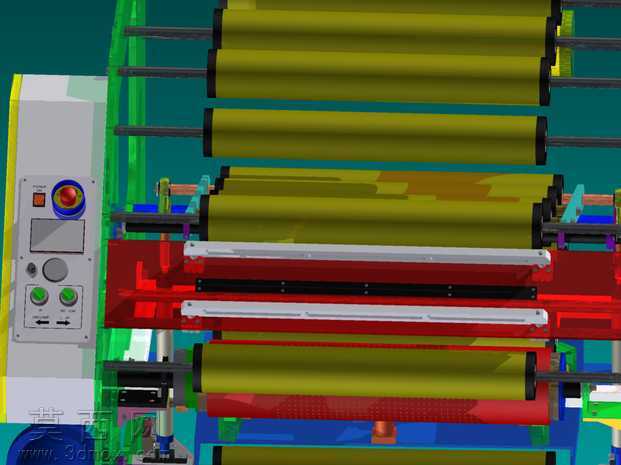

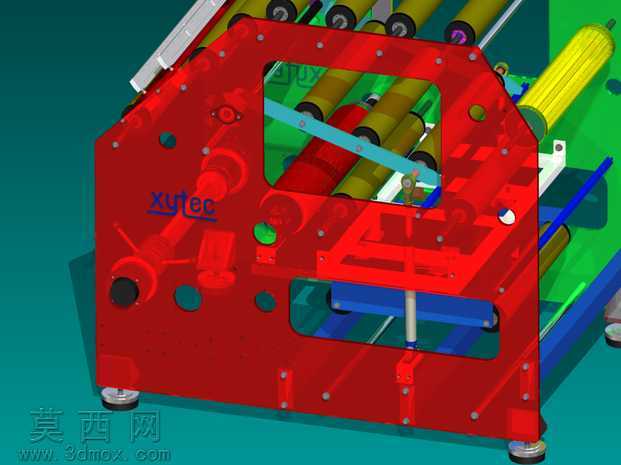

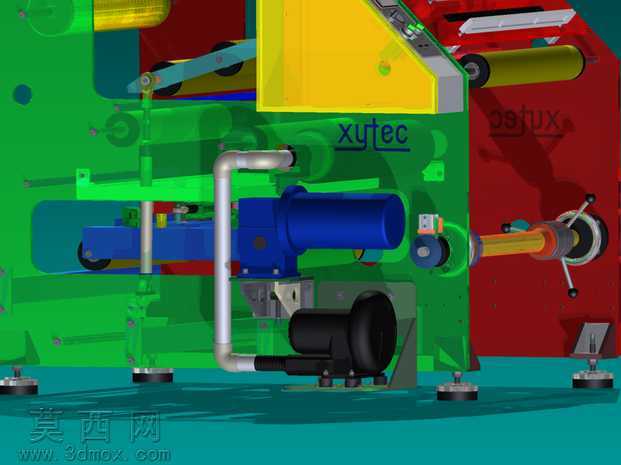

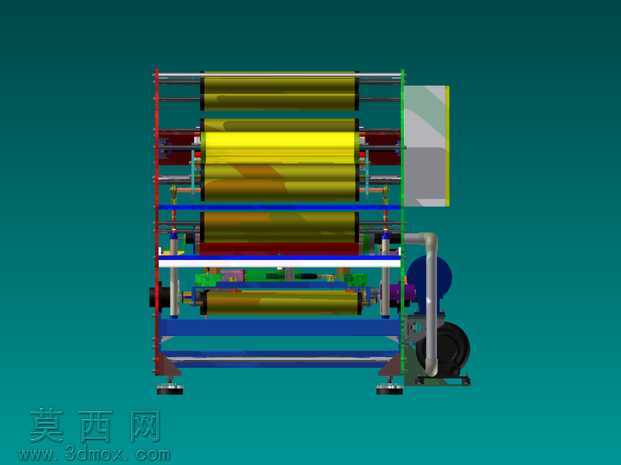

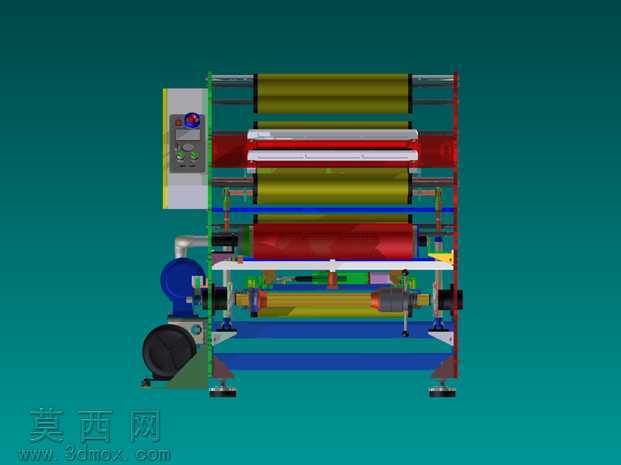

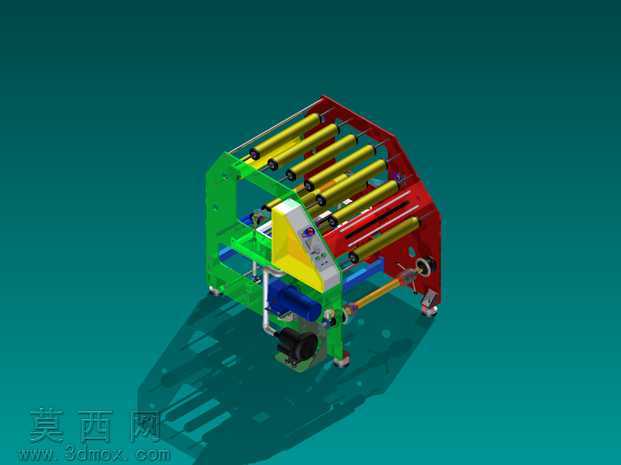

本作品为RFID配套设备中的开卷机功能模块，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配逻辑，对每一处零部件的配合公差、安装位预留都做了精准还原，确保模型可直接用于后续的结构校验与生产参考。模型整体采用框架式承载结构，两侧分别设置红绿配色的立式支撑墙板，墙板上预留了多组辊轴安装孔位，孔位排布经过力学测算，保证多辊平行排布时的同轴度与承载稳定性，墙板之间通过横向连接梁加固，提升整体框架的抗形变能力。模块上部排布多组平行导向辊轴，辊轴采用金属质感材质渲染，表面做了光滑镀铬效果处理，模拟实际生产中金属辊的耐磨低摩擦特性，可实现带状物料的平稳输送导向；辊轴下方设置驱动组件，包含驱动电机、传动连杆与气动执行部件，其中驱动电机做了哑光黑工业质感处理，气动管路采用蓝色半透明材质还原，清晰区分不同功能的管路走向，传动部位的铰接结构、紧固件都做了精细化建模，还原真实的装配关系。设计过程中充分考虑开卷作业的实际工况，在模块侧部设置了物料限位与张力调节结构，黄色的防护与导向部件采用醒目的工程塑料材质渲染，既起到安全警示作用，也明确区分功能分区；底部设置可调支撑脚，可根据安装平面的平整度调节设备水平度，保证辊系的平行精度。渲染阶段采用工业产品展示常用的渐变深绿背景，添加柔和的环境光与定向光源，突出金属部件的反光质感与塑料部件的哑光特性，通过阴影效果强化模型的空间立体感，清晰展现各部件的层级位置与装配关系。整体设计围绕RFID生产环节的带状物料开卷输送需求展开，结构紧凑布局合理，各功能部件排布有序，既满足开卷作业的功能需求，也兼顾了设备安装维护的便捷性，模型完整还原了模块的所有结构细节，可用于设备方案展示、结构优化以及教学演示等场景。
