石油输送工艺管道系统三维设计作品

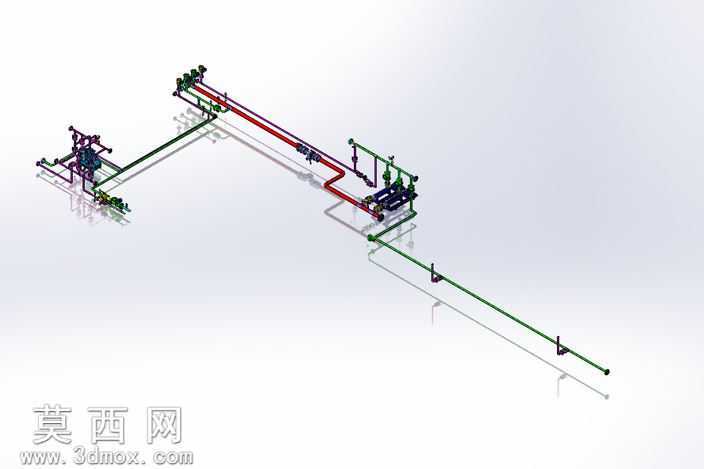

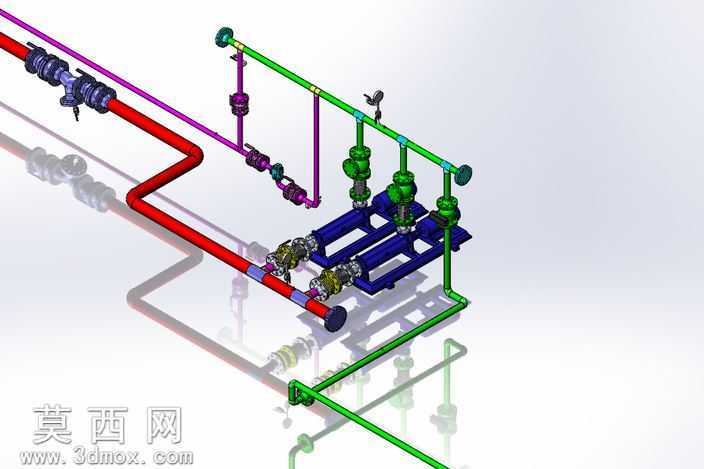

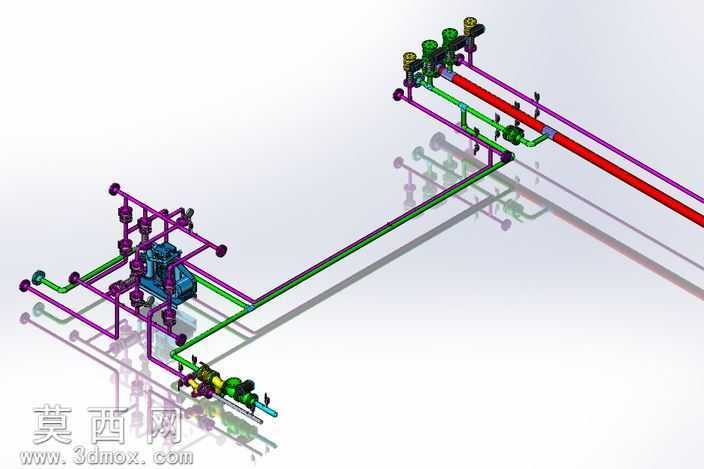

本作品为石油输送场景下的工艺管道系统三维建模成果，建模过程中严格遵循工业管路设计规范，对整套管线系统进行了1:1比例的精细化还原。建模阶段首先梳理管线的整体走向逻辑，区分不同介质输送的管线属性，通过不同色彩的材质区分不同功能的管路，其中红色管路对应高压输送主管道，绿色管路对应辅助工艺管线，清晰呈现整套管路的功能分区。模型完整还原了管道系统的全部组成结构，包含长距离输送直管段、转向弯头、三通连接件、法兰对接结构、管路上的控制阀门组、管道固定支撑支架、端部的工艺设备对接接口等细节，每一处连接结构都按照工业装配标准进行匹配设计，确保管路对接无错位、阀门安装位置符合操作逻辑，支撑支架的排布间距符合管线承重要求。材质渲染阶段，针对金属管道的金属质感进行了精细化调整，还原碳钢管道的哑光金属表面特性，对阀门的手轮、阀体等不同部件赋予差异化材质，区分金属阀体与操作件的视觉差异，支撑支架采用深色工业涂装材质，整体渲染效果贴合石油化工厂区的真实管路视觉特征。设计过程中充分考虑管路的空间排布合理性，长距离输送段保持平直走向减少流体阻力，转向处采用标准曲率弯头降低介质输送的压损，阀门组集中布置在设备对接端便于后期操作维护，管道支架沿管线走向均匀分布，确保长距离管线的结构稳定性，整套模型完整呈现了石油输送管路从设备端引出、长距离输送、分支转向到终端对接的全流程结构，可用于石油化工管路布局方案展示、装配工艺教学、管路系统结构认知等场景，模型结构严谨，细节完整，精准还原了工业工艺管道的真实构造与排布逻辑。
