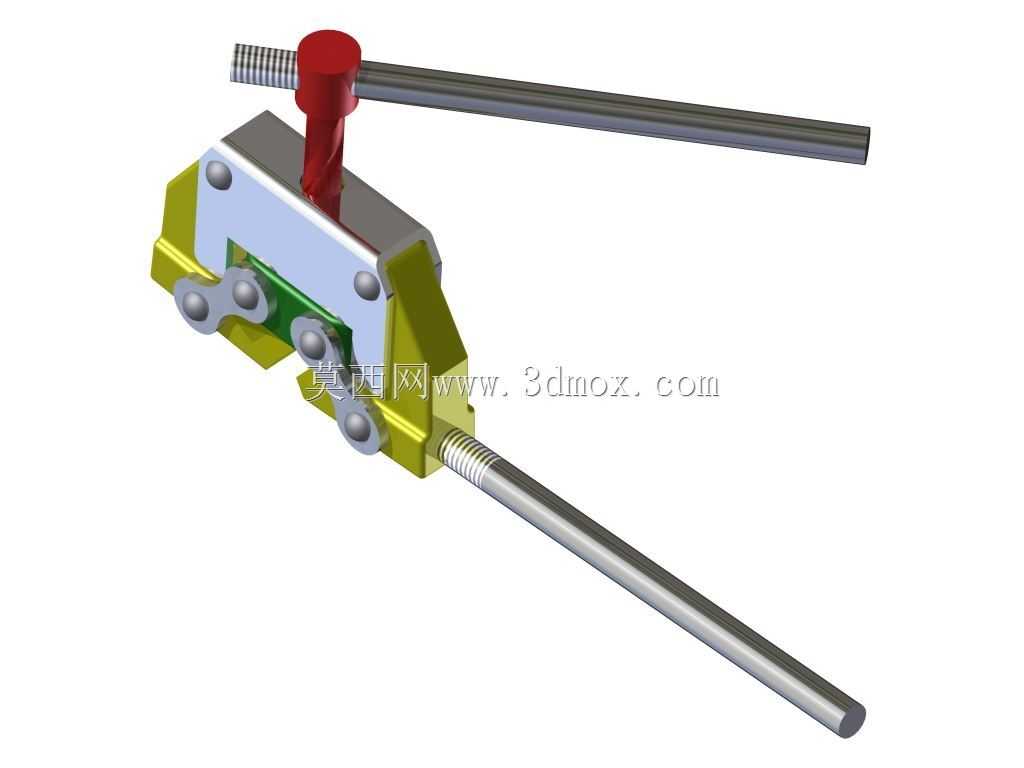

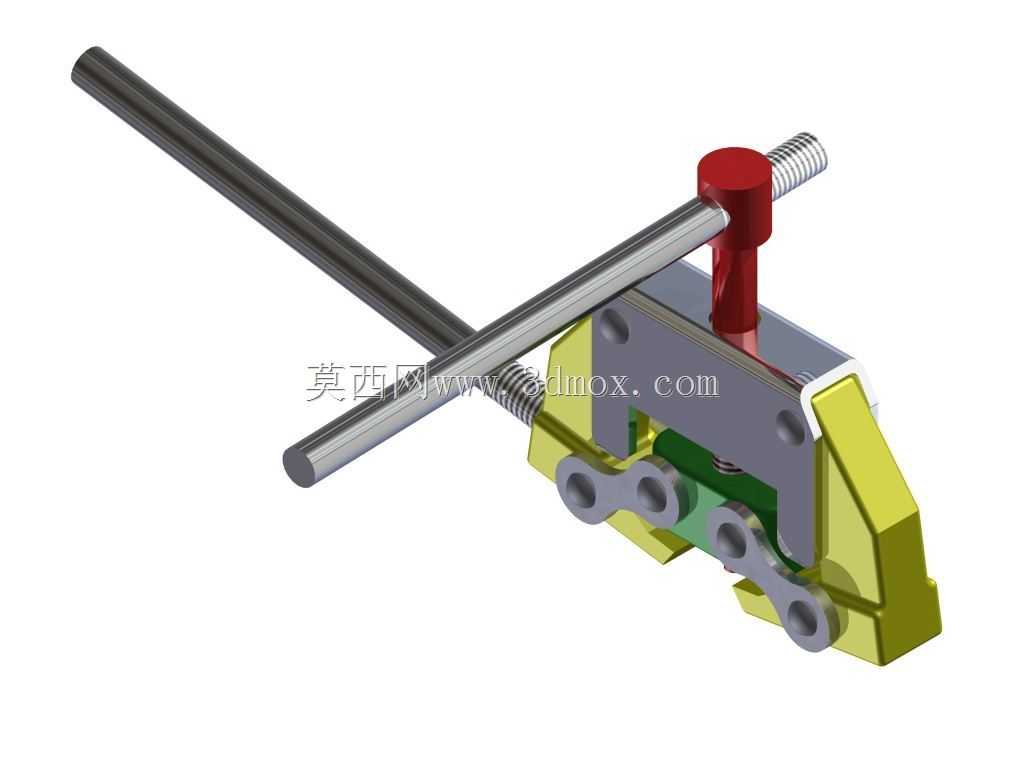

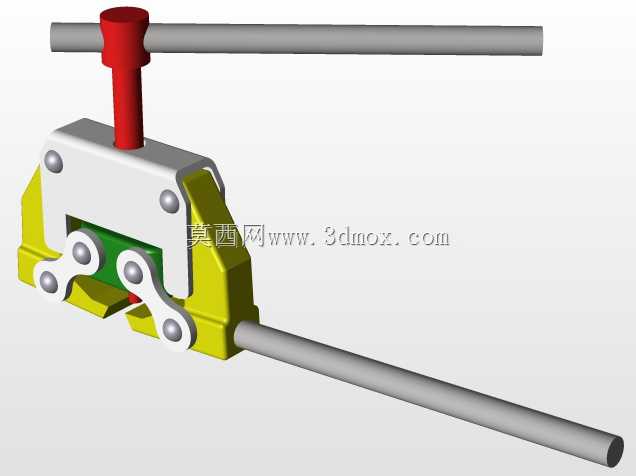

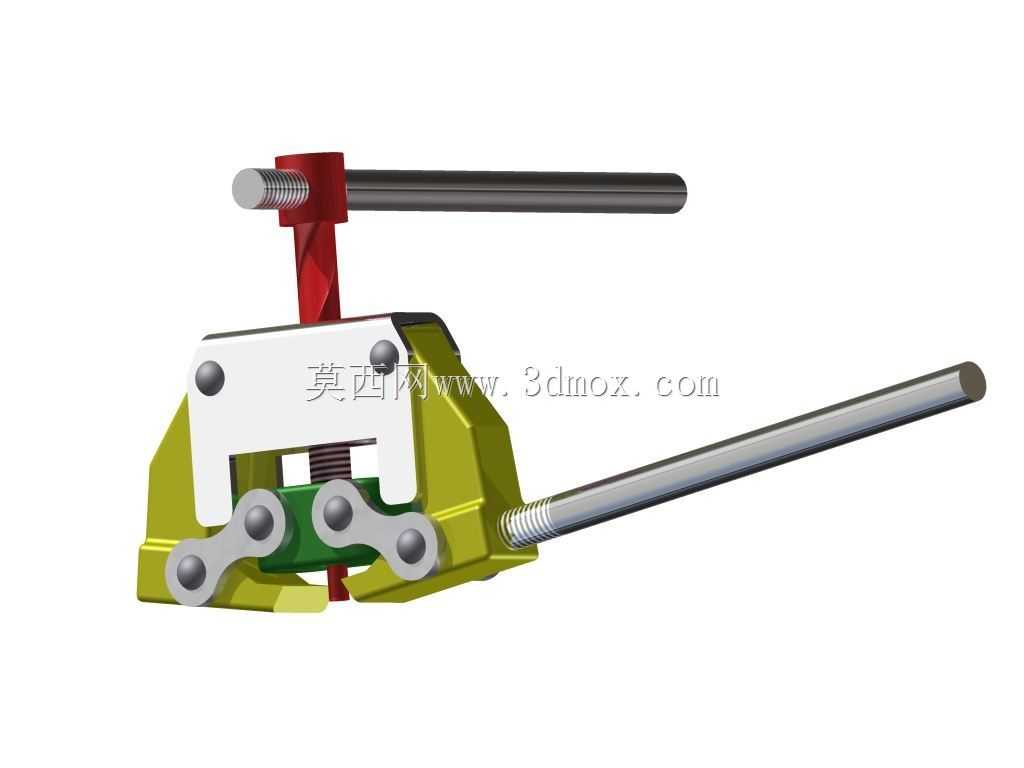

手动链式跟踪夹紧操作机构三维结构

该手动链式跟踪夹紧机构，主要面向小型工件的连续定位夹紧作业场景，常见于小型管材、棒材的手动裁切、端头倒角、表面刻印等工位的辅助装夹环节，适配小批量多规格的工件加工需求，无需外接动力源，完全依靠手动操作即可完成夹紧与进给动作，适合零散维修、小型加工坊的作业场景使用。从结构功能来看，机构采用长操作杆作为力输入部件，借助杠杆原理放大操作力矩，操作人员仅需施加较小的下压力即可带动内部的夹紧组件动作，配合链式传动结构实现夹紧后的同步跟踪进给，避免工件装夹后出现移位、打滑的问题。夹紧端采用多组浮动压块设计，压块接触面做圆弧适配处理，可适配一定直径范围内的圆形截面工件，压块与链节之间采用销轴铰接，保证压块可随工件外圆轮廓自适应贴合，增大接触面积的同时避免工件表面被夹伤，尤其适合薄壁管材、软质金属棒材的装夹作业。设计过程中优先考虑操作的便捷性与结构的可靠性，整体框架采用折弯钣金与机加工块组合的形式，受力集中的销轴孔位做镶套处理，提升反复操作下的耐磨性能，操作杆的长度经过力矩核算，保证常规成年操作人员单手即可完成夹紧操作，无需借助额外加力杆。安装边界方面，机构底部预留标准安装孔位，可直接固定在常规工作台台面，整体横向最大尺寸适配长度600mm以内的工件进给行程，竖直方向操作高度符合人体工学站立操作的舒适区间，无需额外垫高或下沉安装。链式跟踪部分的链节采用标准短节距精密滚子链改制，链节间距统一，保证进给过程的平稳性，避免出现卡滞、跳齿的问题，顶部的调节螺杆可调整初始夹紧间隙，适配不同直径规格的工件，无需更换夹具组件即可完成一定范围内的规格切换，减少换型调整的时间成本。机构的导向杆采用冷拉圆钢制作，表面做硬化处理，与机架上的导向套配合，保证操作杆上下动作的直线度，避免偏载导致的卡涩问题，所有铰接位置均预留润滑注油孔，方便日常维护保养，延长机构的整体使用寿命。
