CVT变速箱教学实训台架结构设计

　　这套CVT教学实训装置，主要面向职业院校汽修专业、传动技术研发验证场景搭建，核心作用是把实车搭载的无级变速总成从整车底盘环境中剥离出来，搭配可移动承载框架与操作机构，让使用者能够直观观察无级变速的动力传递过程、速比调节逻辑，不需要依托整车举升设备就能完成传动结构认知、手动换挡操作演示、变速过程动态观测等实训内容，相比直接拆解整车上的CVT总成，这套台架把所有核心传动部件都暴露在可视范围内，没有车身覆盖件、底盘副车架的遮挡，教学演示的时候不需要反复调整观察角度，站在台架周边就能完整看到主动轮组、从动轮组、金属传动带/链、换挡执行机构的联动过程。

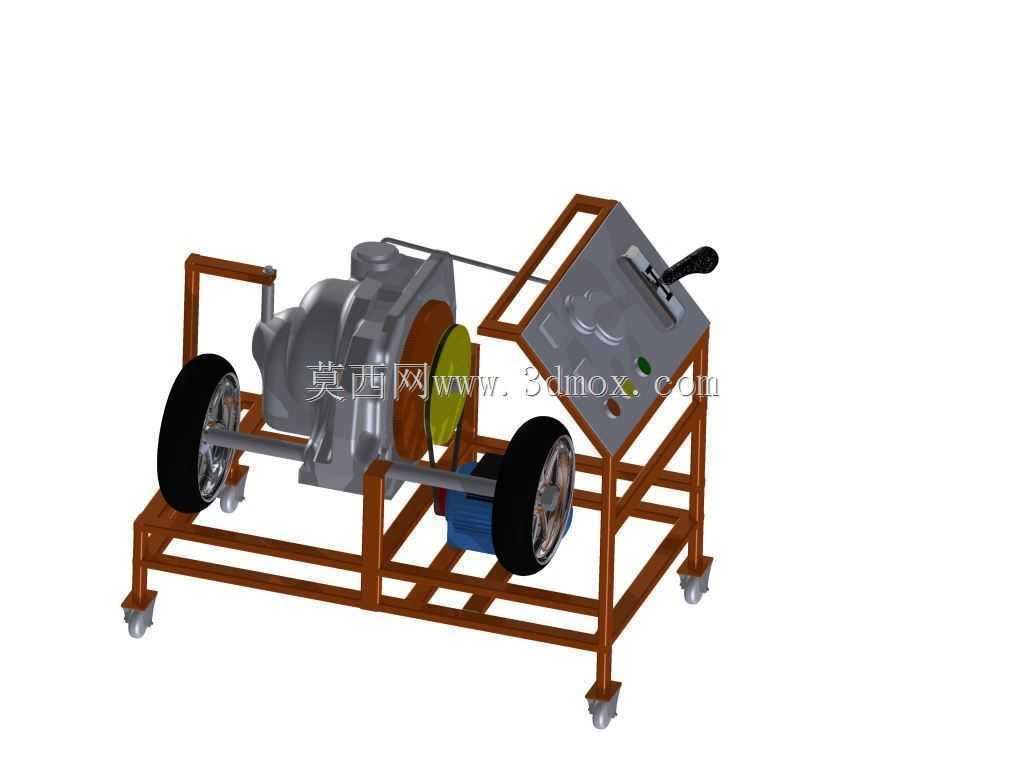

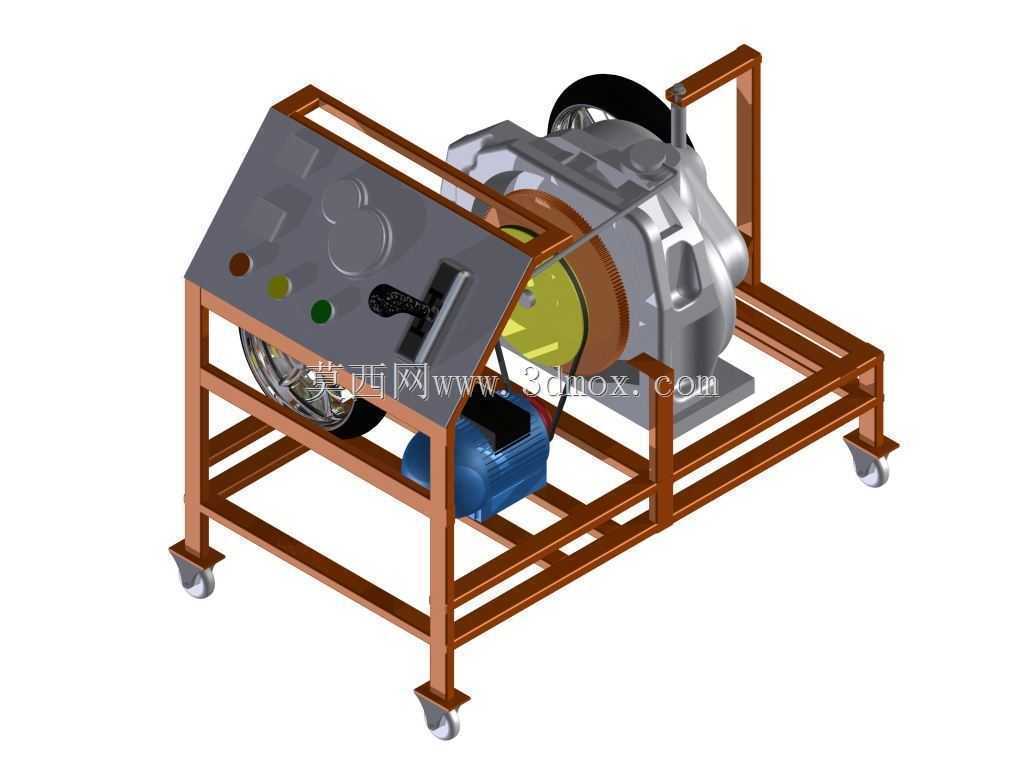

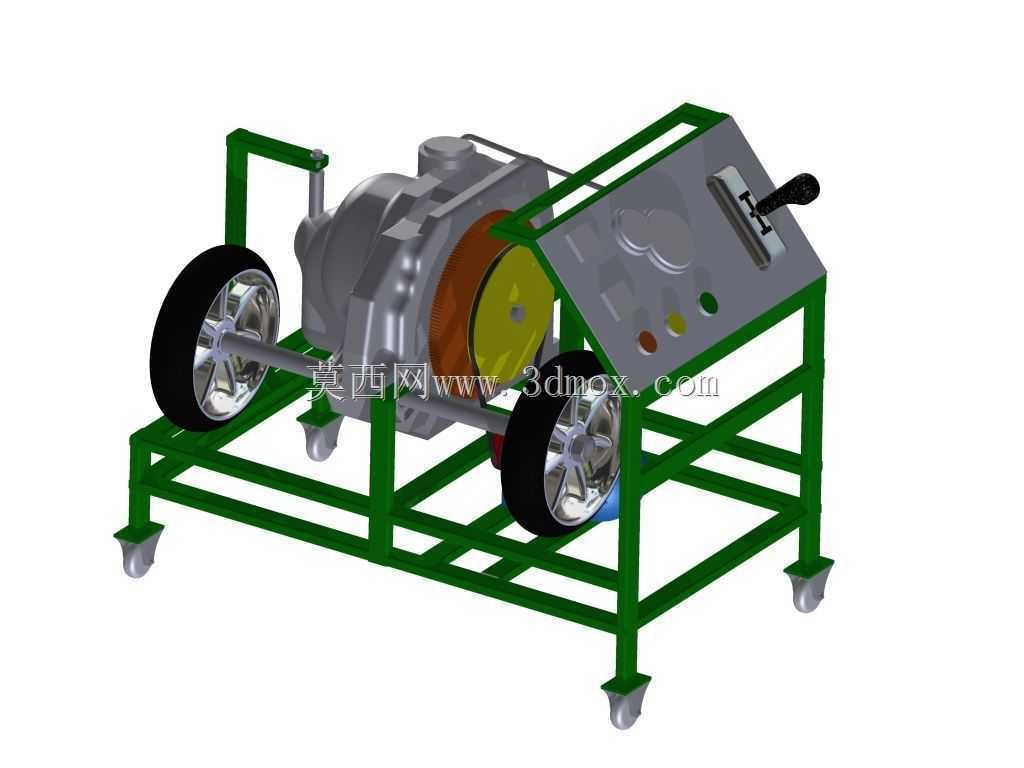

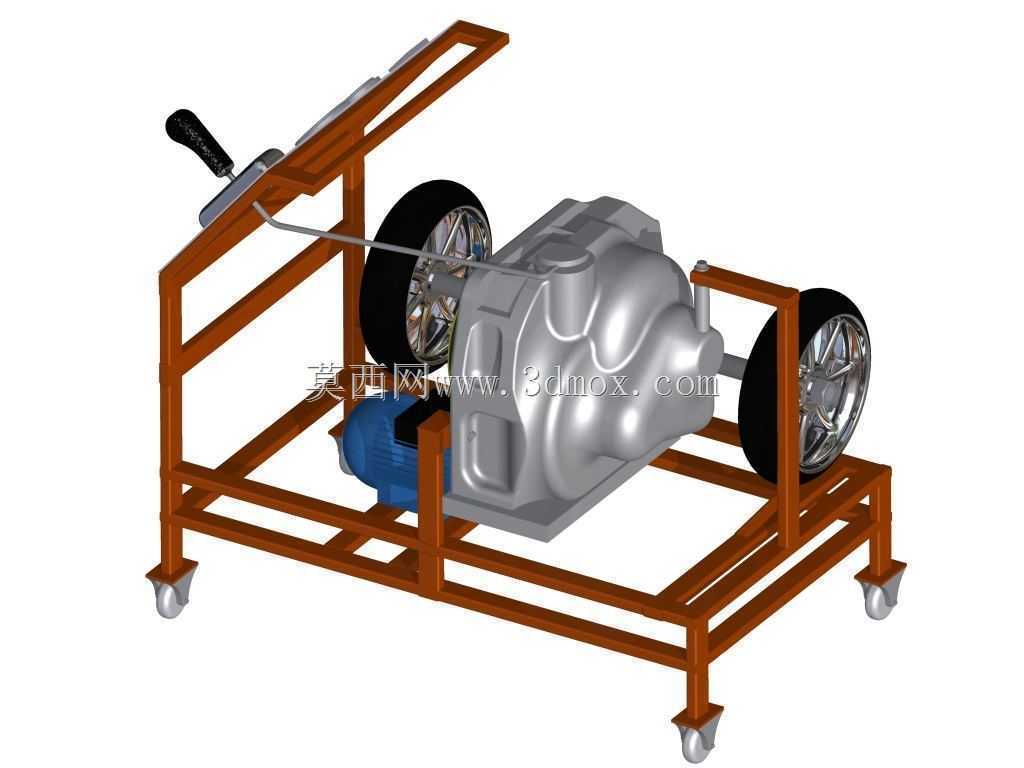

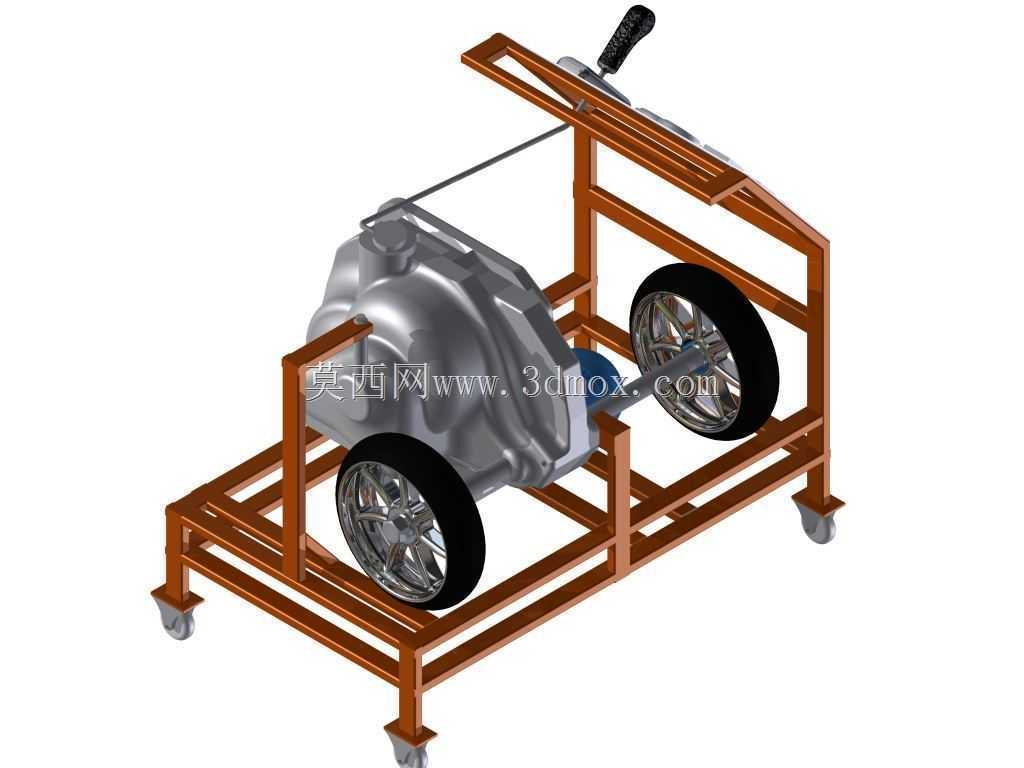

　　从结构设计思路来看，整个台架采用矩形钢管焊接作为承载主体，框架的受力路径做了针对性优化：CVT总成的安装支点直接对应原厂变速箱的悬置安装孔位，没有额外改动变速箱本体的连接结构，保证安装后的受力状态和实车悬置承载一致，避免因为额外焊接支架导致变速箱壳体受力不均产生变形；框架底部加装了四个带刹车的万向脚轮，方便在实训车间、不同教室之间转运，脚轮的安装座做了加强筋焊接，单轮承重满足整台设备加总成重量的1.5倍安全系数，推移过程不会出现框架晃动感。台架上部延伸出的换挡操作支架，把原车手换挡位机构通过软轴连接到CVT总成的换挡摇臂上，操作手柄的高度设置在普通人站立操作的舒适区间，不需要弯腰或者抬手就能完成挡位切换，操作力经过软轴阻尼匹配，和实车换挡的手感保持一致，不会出现挡位卡滞或者操作过轻没有反馈的问题。

　　功能特性上，这套台架保留了CVT总成的完整传动链路：动力输入端预留了外接动力接口，可以搭配调速电机模拟发动机不同转速的动力输入，输出端直接连接两个带真实轮胎的从动轮组，能够直观展示不同速比下轮端的转速变化，甚至可以通过给轮端施加模拟阻力，演示CVT在负载变化时的速比自适应调整过程。整个CVT总成的外壳部分做了局部可视处理，关键的变速轮组位置没有遮挡，能够直接看到金属传动元件在两轮之间的工作半径变化，理解无级变速的核心原理——不需要固定挡位的齿轮啮合，通过改变主动、从动轮的工作直径实现连续可变的传动比，相比有级变速箱的换挡顿挫，CVT的动力传递平顺性可以通过台架的动态演示直接感知。

　　安装边界与尺寸方面，整个台架的长宽高控制在实训设备的常规通行尺寸范围内，宽度不超过标准教室门的通行宽度，长度方向预留了轮胎转动的安全空间，不会出现轮胎转动时剐蹭框架杆件的问题；CVT总成的安装平面距离地面高度设置在人体工程学观测高度，站立时视线刚好对齐轮组的中心平面，不需要俯身或者垫脚就能看清传动部件的运动细节。框架的杆件布局做了避让设计，所有靠近运动部件的杆件都和旋转件保留了足够的安全间隙，同时在容易接触到旋转部件的位置预留了安全护网的安装孔位，后期可以加装透明亚克力护罩，既不影响观察，又能防止实训过程中衣物、工具卷入旋转部件。台架的底部框架做了分层设计，下层预留了工具放置、附属检测设备安装的空间，可以放置转速表、扭力检测设备等实训用仪器，不需要额外搭配工作台就能完成整套实训操作。

　　从实际应用的角度，这类实训台架解决了传统汽修教学中CVT结构难观察、实车操作成本高的问题：整车上的CVT被包裹在底盘下方，观察结构需要举升车辆，动态演示的时候还需要启动发动机，存在尾气排放、运转安全的隐患，而这套台架可以在室内无尾气环境下完成所有演示，动力输入可以采用低转速调速电机，运转噪音低，安全系数高。结构设计上没有采用复杂的非标定制部件，所有连接支架、框架杆件都是常规型材焊接加工，后期维护更换零件成本低，CVT总成如果出现故障，可以直接拆卸更换，不需要改动台架主体结构，适配多款同系列的CVT总成安装，只需要调整安装支点的连接垫块位置就能完成适配，拓展性较强。
