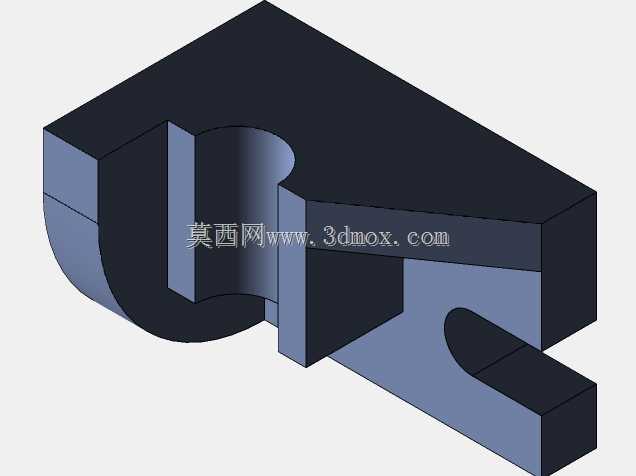

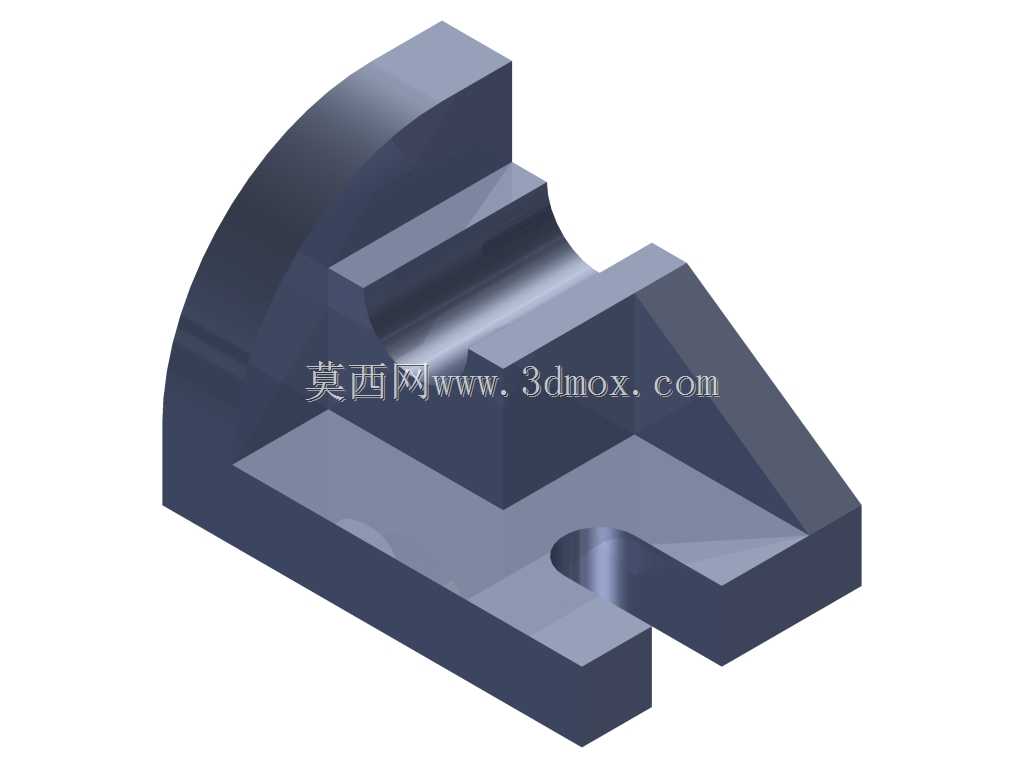

带弧形限位结构的机加工定位支座

这类带弧形限位结构的定位支座，常见于工装夹具的定位工位、小型专用设备的支撑限位环节，也可作为非标自动化设备中工件承托的功能构件，在机加工装夹、生产线工件定位、检测工装搭建场景中都有实际应用。从结构设计逻辑来看，底座部分做了分体式开槽设计，预留的U型缺口是安装避让位，可避开安装面的凸起定位销或者走线孔，同时底座的平直安装面能保证与安装基板的贴合度，降低装配后的形位公差偏移。上部的弧形立板并非装饰结构，其圆弧面的曲率是匹配对应被支撑工件的外轮廓设计，接触时能形成面接触而非线接触，大幅降低接触应力，避免工件表面被压伤，同时弧形结构的侧向挡边可以限制工件的径向窜动，在工件受侧向切削力或者输送推力时，能提供足够的侧向支撑刚度。中间的内凹台阶结构是让位设计，给被定位工件的凸台或者连接结构留出装配空间，避免装配时出现结构干涉，台阶的高度差经过尺寸校核，刚好匹配对应工件的安装高度差，保证工件装夹后基准面与工装基准齐平。底座上的半圆弧槽是定位槽，可与安装基板上的圆柱定位销配合，实现快速定位装配，不需要反复调整位置就能保证支座的安装精度，槽的宽度与深度按照常用定位销的标准尺寸设计，兼容常规工装的安装规格。整体结构的壁厚做了均匀化处理，避免加工或者热处理过程中出现应力集中导致的变形，立板与底座的连接位置做了圆弧过渡，消除应力集中点，提升构件的抗疲劳强度，在反复受冲击载荷的工况下也不会出现连接位置断裂的问题。从安装边界来看，底座的长宽尺寸适配常规50系列铝型材工作台的安装孔距，不需要额外加工转接板就能直接固定在型材工作台上，整体高度控制在常规工装的操作高度范围内，不会遮挡工件的加工或者检测区域，弧形立板的外边缘做了倒角处理，避免操作人员上下料时被锐边划伤。这类构件在设计时优先保证功能可靠性，没有多余的冗余结构，在满足支撑限位刚度要求的前提下尽可能缩减整体重量，降低工装的整体负载，同时结构形态适合采用铣削加工一次成型，加工工序少，加工成本可控，适合小批量工装制作时快速加工投产。
