小户型适配方形无外框淋浴房结构设计

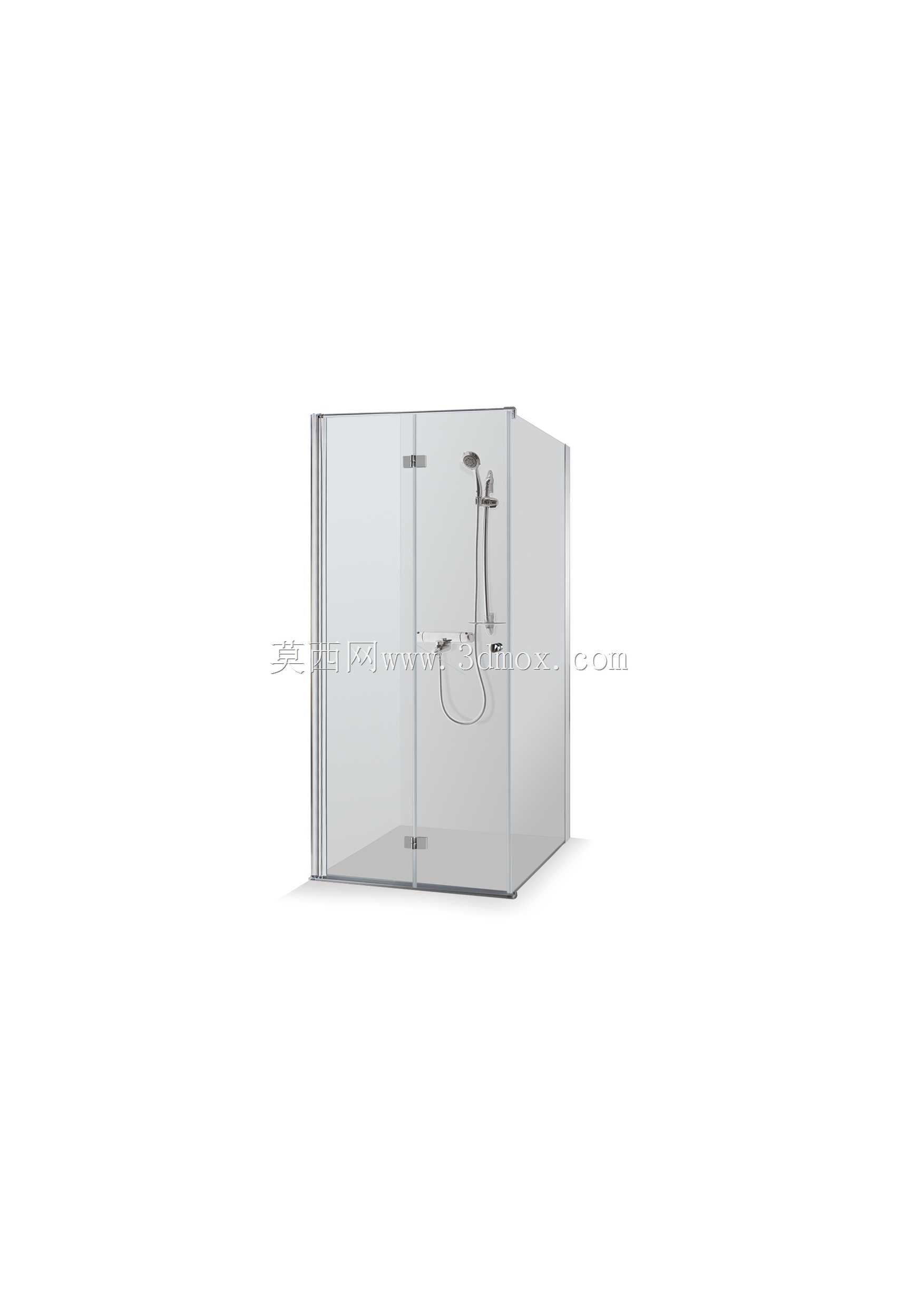

这款方形淋浴房的设计，核心瞄准小面积卫浴空间的改造与新建需求，在常规100厘米见方的占地边界内，最大化释放淋浴活动空间，解决了传统带外框淋浴房占用额外安装尺寸、压缩实际使用区域的痛点。设计阶段优先考虑了墙体直连的安装逻辑，取消独立外框结构后，淋浴门可直接与墙面完成固定连接，省去了外框占用的3-5厘米安装余量，对于净尺寸刚好卡在1米左右的微型浴室来说，这几厘米的空间余量直接决定了使用者淋浴时的转身、抬手舒适度，避免了传统淋浴房安装后活动空间局促、肘部容易磕碰边框的问题。

从功能布局来看，混水阀及淋浴组件的安装位置没有做强制限位，设计时预留了灵活调整的空间，可根据现场水路走向、使用者操作习惯调整安装点位，既可以布置在淋浴房侧墙的常规位置，也能适配非标准尺寸的定制需求，哪怕现场墙面存在管线避让、原有瓷砖开孔位置偏差的情况，也能通过调整组件安装位完成适配，不需要额外破坏墙面重做防水。淋浴房的玻璃固定件采用隐藏式布局，合页与固定夹都贴合玻璃边缘安装，没有突出的棱角结构，既减少了卫生清洁的死角，也避免了日常使用时的磕碰风险。

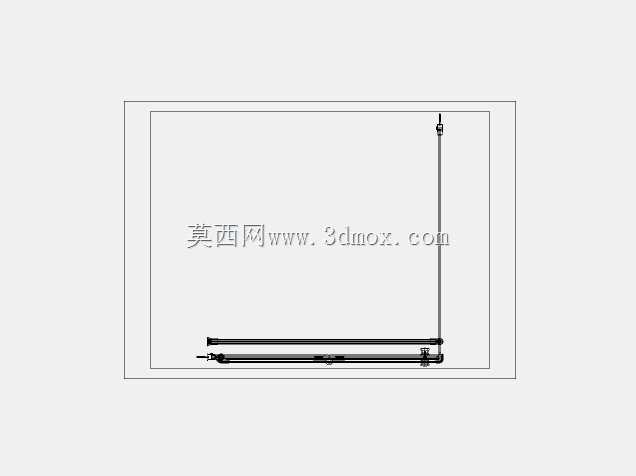

尺寸边界上，这款淋浴房的标准占地单元为100厘米×100厘米，安装完成后内部净使用空间可接近95厘米见方，高度方向最高可适配200厘米的竖向空间，可根据家庭吊顶高度、使用者身高灵活调整竖向安装尺寸，不需要强行切割玻璃型材。门体采用平开式结构，开合轨迹经过反复校核，开门时不会占用淋浴房内部空间，也不会与外部的洗手台、马桶等卫浴设施产生干涉，哪怕浴室门与淋浴房距离较近，也能顺利完成开门操作。防水结构采用内嵌式胶条设计，胶条隐藏在玻璃拼接缝隙内，不会出现外露胶条发黄积垢的问题，同时能保证淋浴时的水不会从拼接缝隙渗出，不需要额外在地面设置过高的挡水条，减少了进出淋浴房的绊倒风险，对于有老人、小孩的家庭来说更为友好。

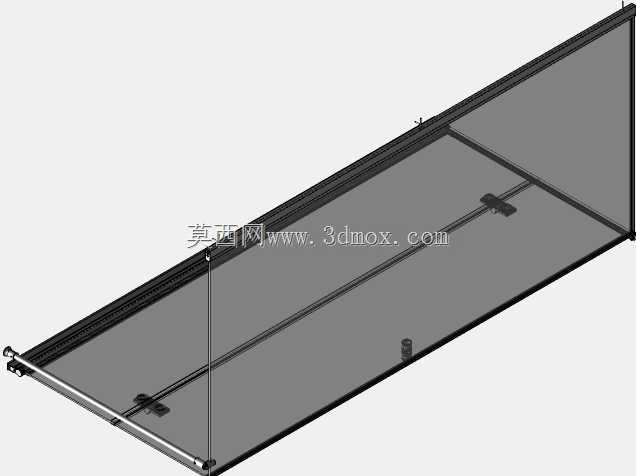

建模过程中对玻璃厚度、合页承重、型材壁厚都做了参数化预留，结构设计人员可直接调用模型调整尺寸参数，快速生成不同规格的定制化方案，不需要从零开始搭建基础结构，能大幅缩短卫浴定制项目的设计出图周期。
