家用弧扇型整体淋浴房结构设计方案

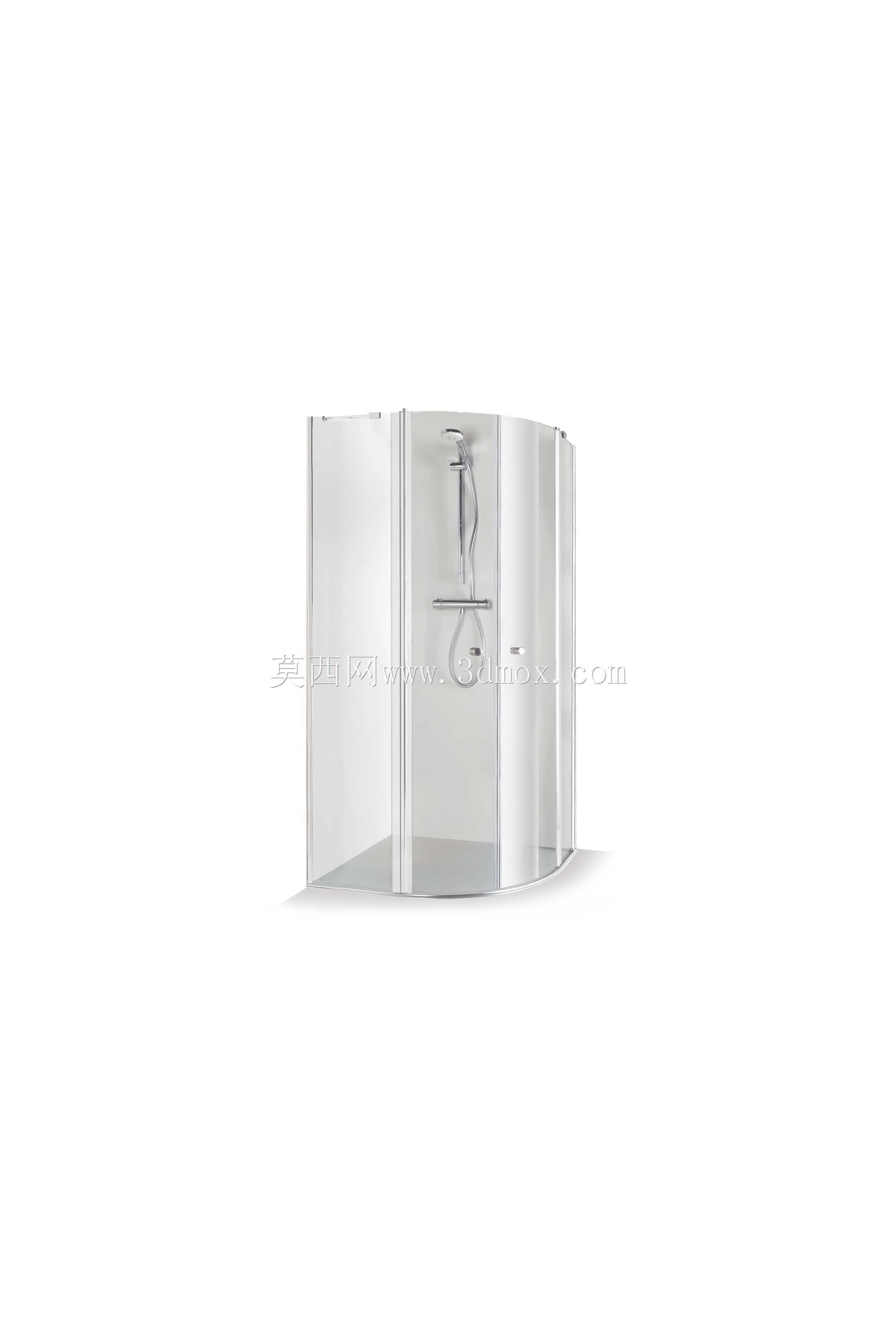

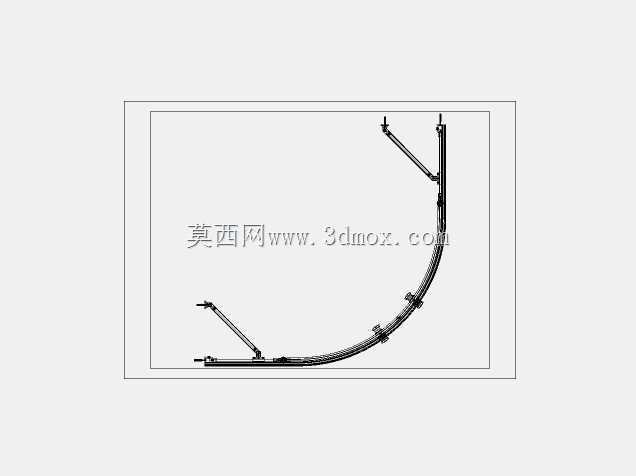

　　在民用住宅卫浴空间、连锁酒店客房、公寓精装配套的卫浴场景中，淋浴隔断的选型一直是平衡空间利用率、使用体验与安装便捷性的核心环节，本次呈现的弧扇型淋浴 enclosure 结构，针对900mm×900mm的标准墙角安装位做了全维度的结构适配，是小户型卫浴空间干湿分离的典型解决方案。从安装边界来看，该产品依托建筑直角墙面做固定支撑，两个直边段的型材固定边分别贴合相邻墙面，弧形段作为进出活动区域，整体外轮廓占用的地面投影为半径900mm的四分之一扇形，相比同尺寸的方形淋浴房，弧形开门的活动轨迹不会向外突出占用卫浴间的通行空间，开门时门扇向内收合的运动路径完全处于淋浴区域内部，不会磕碰外部放置的洗手台、马桶等卫浴设施，对于净宽不足1.

　　8米的紧凑型卫浴间，这种结构的空间友好度远高于平开门式方形淋浴隔断。从功能特性层面，该结构采用钢化玻璃作为主隔断材质，玻璃边缘做了精磨倒边处理，配合型材卡槽内的密封胶条，既可以保证玻璃安装后的受力均匀性，避免局部应力集中导致的玻璃碎裂风险，也能在淋浴过程中阻挡水花外溅，实现淋浴区与外部干区的有效分隔。淋浴混合阀的安装位预留在固定玻璃段的对应位置，玻璃上提前加工好标准的混水阀安装过孔，不需要现场二次裁切玻璃，降低安装环节的加工难度与破损风险。顶部的型材框架同时兼顾了结构加固与淋浴配件挂载的作用，淋浴顶喷、升降杆的固定座可以直接与顶部型材连接，不需要额外在墙面打孔固定，减少墙面防水破坏的隐患。设计思路上，

　　该结构没有采用复杂的多轨推拉结构，而是选择内开式活动门结构，活动门的合页集成在弧形段与直边段的连接型材上，转动阻尼经过调校，开关门过程无明显卡顿，门体闭合时磁吸胶条可以自动吸合，保证密封性能。底部的挡水边采用一体式成型结构，与地面接触的位置预留了打胶槽，安装时打中性硅酮密封胶即可实现底部挡水，不需要额外设置抬高的石基也能达到良好的挡水效果，对于已经完成地砖铺贴的翻新卫浴场景，这种安装方式不需要破坏现有地面饰面，施工周期更短。日常维护层面，玻璃表面做了易洁涂层处理，淋浴产生的水渍不容易在玻璃表面挂留，日常擦拭即可保持洁净；所有型材连接位置都做了隐藏式螺丝设计，外表面无突出的紧固件，不容易积留水垢与污渍，清洁时没有卫生死角。

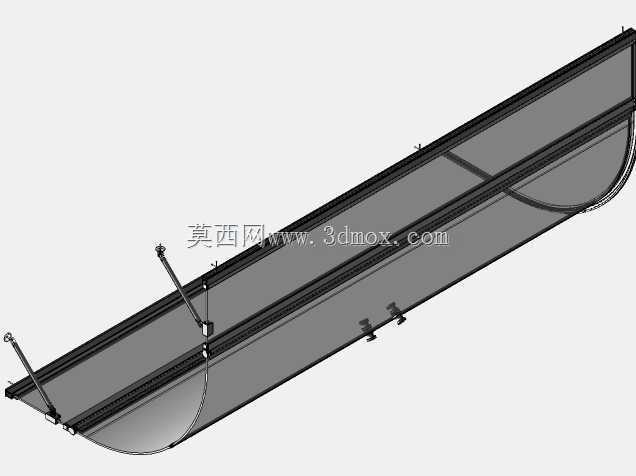

　　活动门的胶条采用可拆卸式设计，长期使用出现老化密封性能下降时，不需要拆卸整体框架即可单独更换胶条，降低后期维护成本。从结构受力角度分析，两个直边的靠墙型材通过膨胀螺丝与墙体固定，顶部弧形型材将两个直边型材的顶端连接为整体，形成稳定的三角受力结构，即使日常使用中推拉门体产生侧向受力，整体框架也不会出现晃动变形，玻璃的受力始终均匀分布在型材卡槽内，长期使用的结构可靠性有充足保障。针对不同的墙面条件，靠墙型材还设计了可调距离的安装孔位，对于墙面存在小幅垂直度偏差的情况，可以通过调整固定螺丝的位置补偿墙面误差，不需要对型材做现场裁切打磨，降低安装对工人手艺的依赖度。
