金属可调支撑脚杯工业结构设计

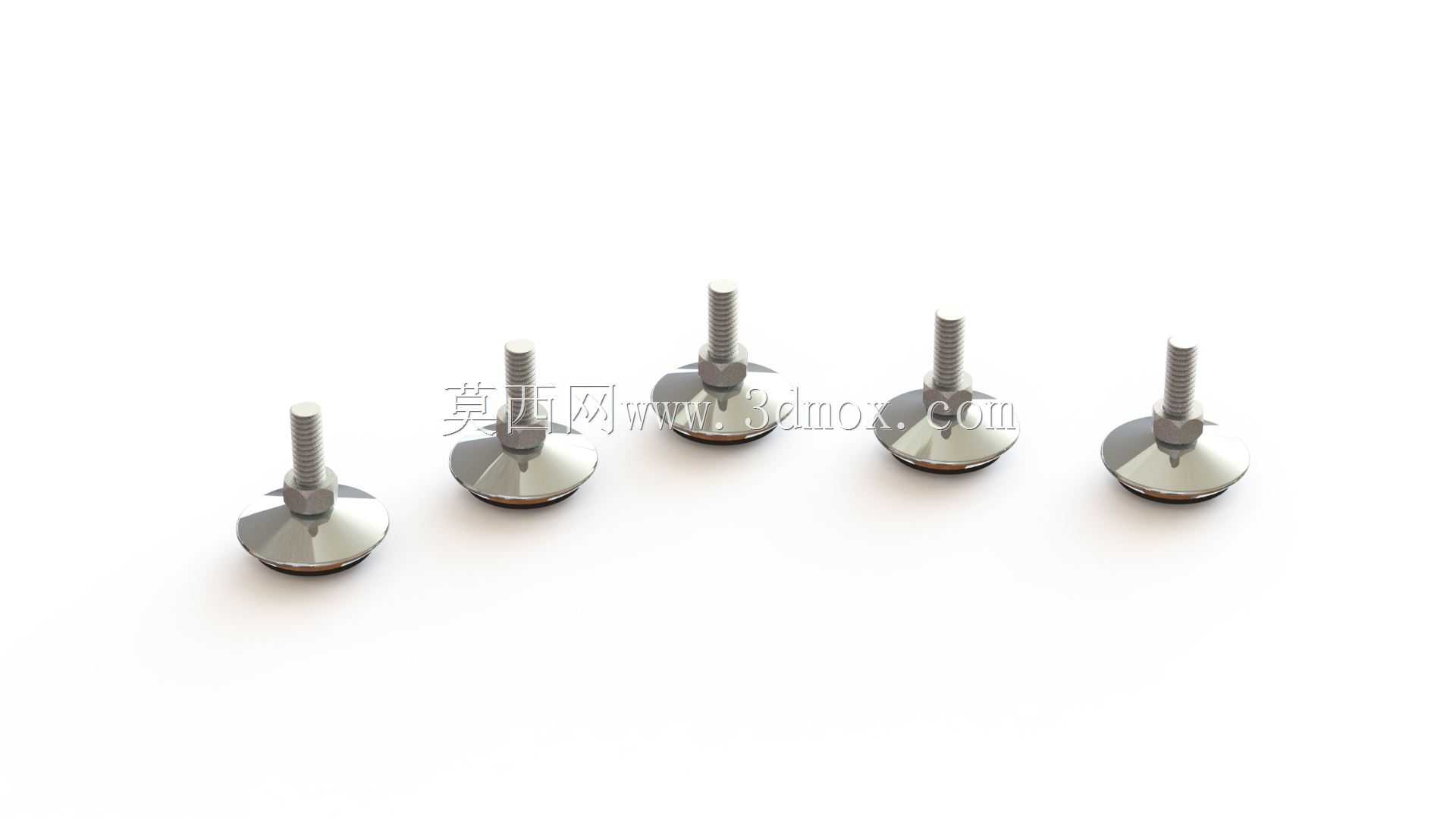

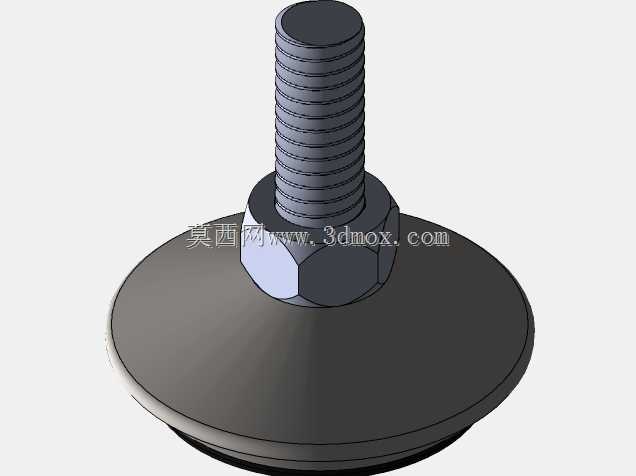

这类可调支撑脚杯是工业设备安装环节里极为常用的支撑调节部件，日常在各类生产线机架、输送设备支架、小型加工设备机座、仓储货架底部都能见到它的应用场景，核心作用是在设备落地安装时，抵消地面不平整带来的安装误差，保证设备整体处于水平稳定的状态，避免设备运行时因受力不均产生异常振动、部件偏磨的问题。从结构设计来看，这款脚杯采用了金属底座搭配调节螺杆的组合形式，底座底部带有防滑减震的垫层，接触地面时既能增大摩擦力防止设备移位，也能缓冲设备运行传递到地面的振动，降低车间内的振动传导与噪音影响。上部的螺杆采用标准外螺纹设计，和设备底部的安装内螺纹孔配合时，通过旋转螺杆就能灵活调整整体支撑高度，调节过程顺滑无卡滞，调整到合适高度后可通过配套的锁紧螺母锁死位置，避免设备运行过程中支撑高度发生偏移。设计时需要重点考虑安装边界的匹配性，底座的直径尺寸决定了支撑接触面积，接触面积越大，单位面积的地面承压越小，越适合承载较重的工业设备，螺杆的长度则对应可调节的高度范围，选型时需要根据设备底部的安装空间、地面的最大落差来确定适配的螺杆长度，避免出现调节行程不足或者螺杆过长导致安装后外露过多影响稳定性的问题。螺杆与底座的连接部位做了防脱出结构设计，即使将螺杆调节到最大行程位置，也不会从底座上脱落，减少现场安装时零件散落丢失的麻烦。底座采用金属材质一体成型，表面做了防锈处理，在车间多油污、多潮气的环境下也能长期使用不被腐蚀，底部的防滑垫层采用耐磨材质，长期承压不会出现永久变形，保证支撑精度的持久性。在实际设备装配过程中，这类脚杯的安装操作十分便捷，不需要复杂的专用工具，只需要将螺杆拧入设备底部预设的安装孔，放置到对应安装位置后旋转调整高度，待设备整体水平度达标后锁紧紧固螺母即可完成安装，后期设备移位或者地面沉降需要重新调平时，也不需要拆卸设备整体，直接调整对应位置的脚杯高度就能完成校准，大幅降低设备运维的调整成本。针对不同的设备承重需求，这类脚杯可以匹配不同直径的底座与不同粗细的螺杆规格，承载范围覆盖轻型货架到重型加工设备的不同需求，螺杆的螺纹规格也和通用工业安装螺纹标准保持一致，不需要额外定制安装接口，适配绝大多数工业设备的底部安装需求。
