可拆卸式工业合页铰链结构设计

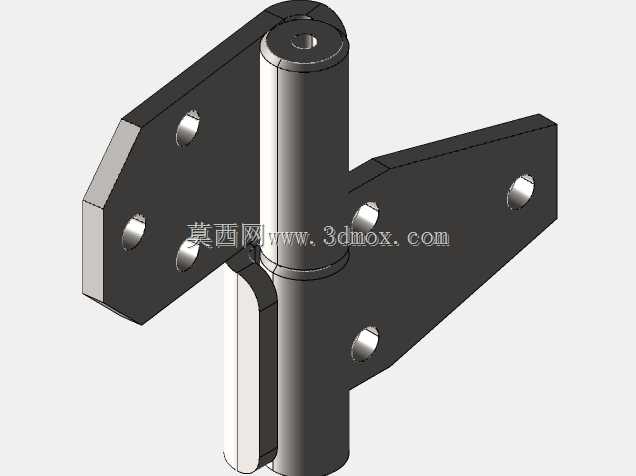

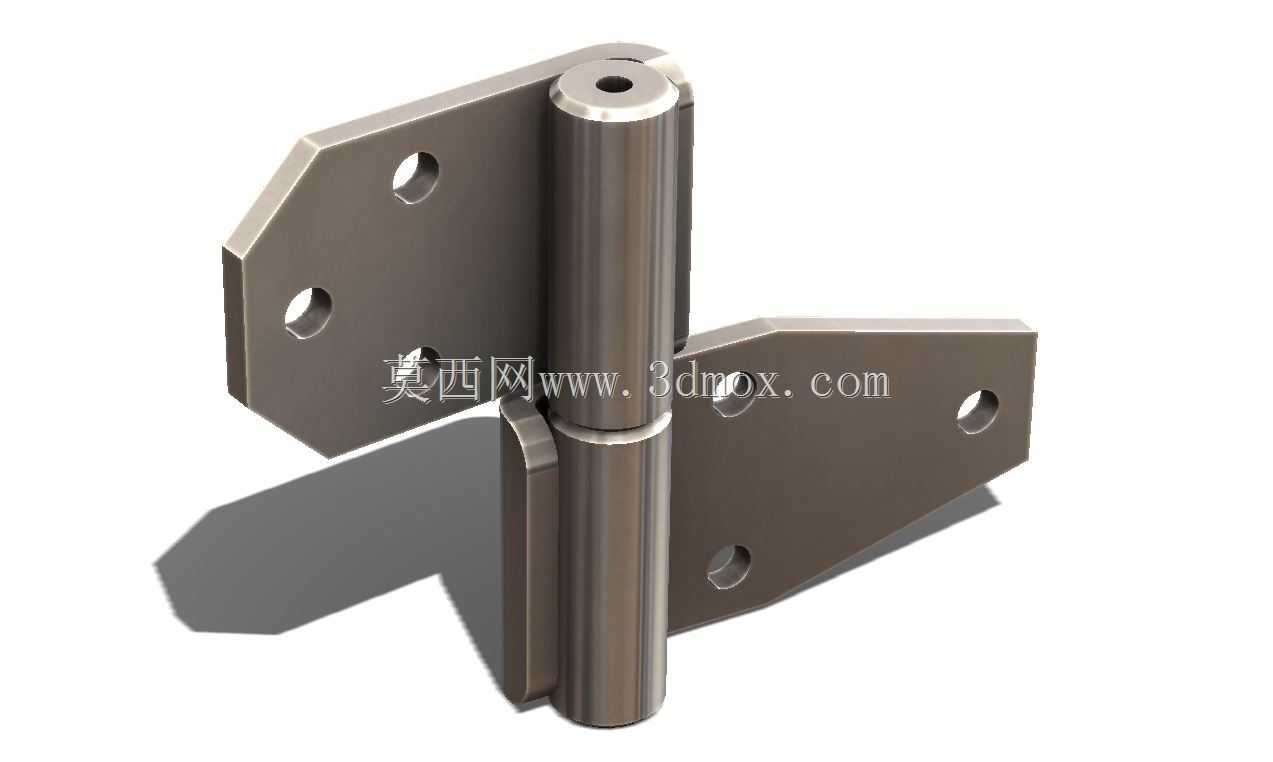

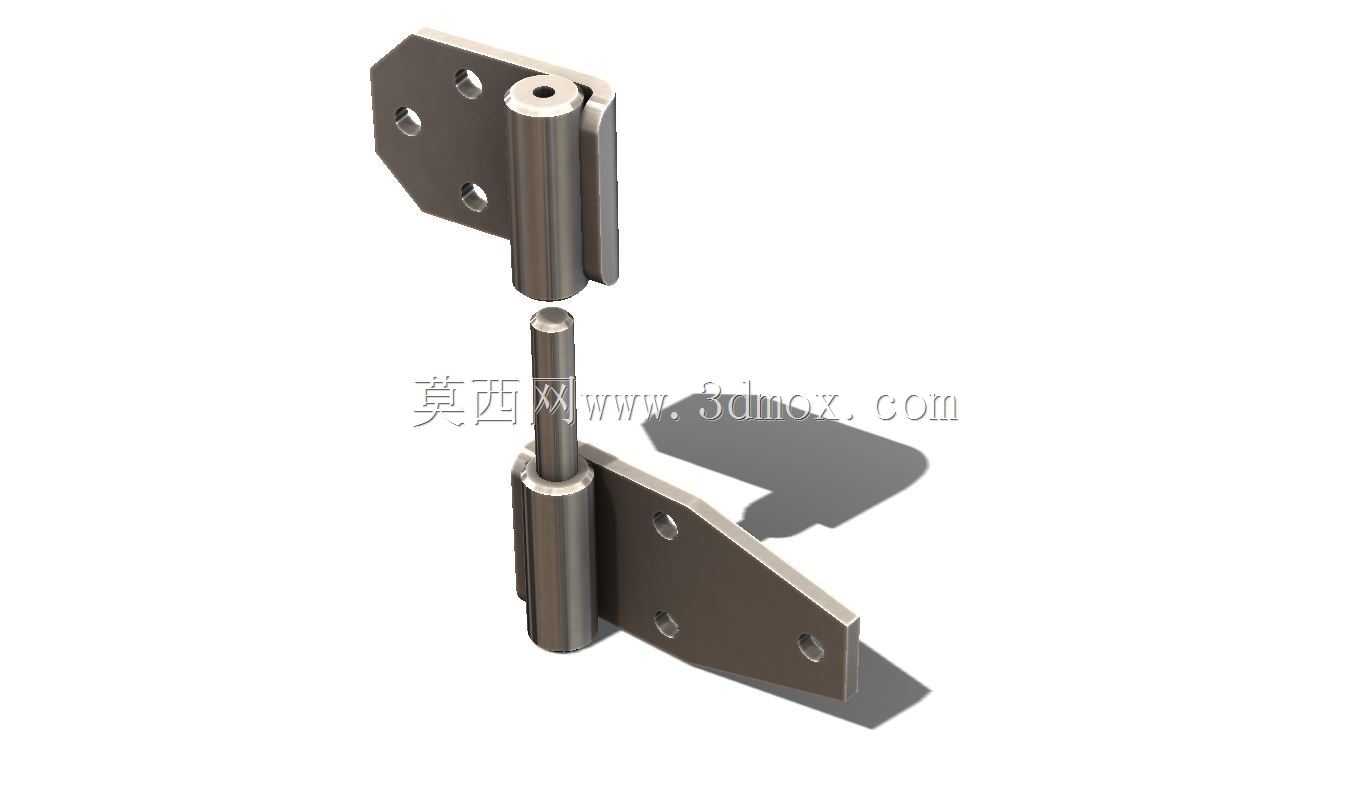

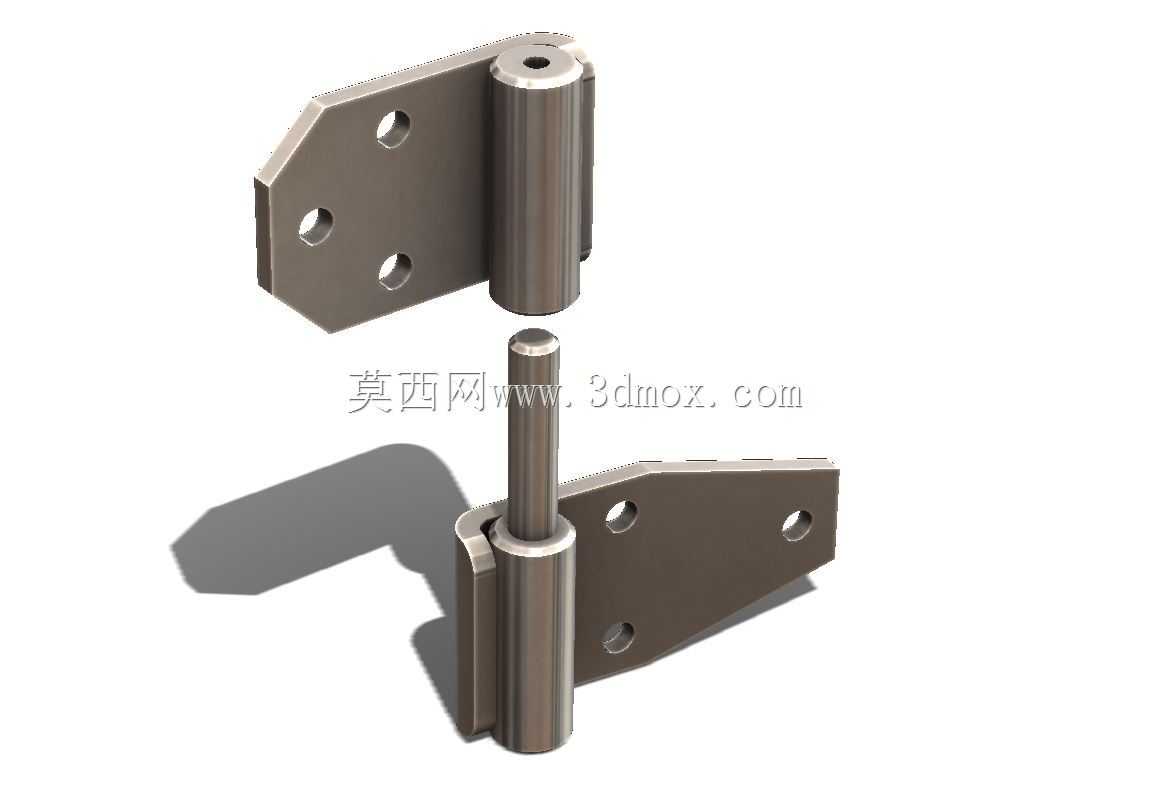

这款铰接结构件主要应用于各类工业设备舱门、电气柜门板、小型设备检修门以及轻型防护门的转动连接场景，区别于民用家装合页，其结构设计完全围绕工业场景的高频开合、承重稳定、拆装便捷需求展开。从结构组成来看，该铰链分为上下两个固定页片与中间的铰接销轴两部分，上页片采用菱形切角的平板结构，预留三个沉头安装孔，安装后螺丝头可完全沉入页片平面，不会突出干涉门板开合轨迹；下页片采用带斜向延伸边的异形板结构，同样预留三个安装孔，斜向延伸的结构可以在不增加页片整体宽度的前提下，拉大安装孔的跨距，提升页片与门板、门框连接后的抗剪切能力，避免长期开合过程中页片受拉扯变形。中间的铰接销轴采用分离式设计，上半段与上页片的轴套为过盈配合固定，下半段轴杆与下页片的轴套为间隙配合，安装时只需将上页片的轴杆对准下页片轴套插入即可完成门板与门框的铰接，拆卸门板时无需拧下所有安装螺丝，直接向上抬起门板即可将上下页片分离，极大方便了设备后期检修、门板更换的作业效率。在安装边界设计上，两个页片的厚度均控制在3mm左右，轴套外径为12mm，销轴总长度根据页片间距预留了1.5mm的轴向窜动间隙，既可以避免开合过程中上下页片发生摩擦卡顿，也能适配门板与门框之间存在的少量安装公差，不需要现场额外打磨调整。页片的所有安装孔均采用沉头设计，适配M4规格的内六角沉头螺丝，孔位间距经过精准核算，安装后页片边缘与门板侧边预留2mm的安全距离，不会出现页片突出门板边缘刮蹭操作人员的情况。从功能特性来看，该铰链的转动角度最大可支持180度开合，完全满足设备检修时门板完全打开、不遮挡检修口的使用需求，轴套与销轴之间的配合间隙控制在0.1mm以内，开合过程无明显旷量，长期使用也不会出现门板下垂错位的问题。不同于普通冲压合页的薄页片设计，该结构的页片边缘均做了倒角去毛刺处理，安装过程中不会划伤操作人员，轴套部分采用卷边加厚结构，相比直接在页片上冲孔做轴孔的设计，轴套的接触面积更大，承重能力可提升40%以上，单组铰链可承受15kg以内的门板重量，常规尺寸的设备舱门只需安装两组该铰链即可满足承重需求。在实际选型应用中，该类铰链多用于表面做喷塑处理的冷轧钢板门板、铝合金型材框架的设备防护门，安装时可根据门板的重量调整铰链的安装数量，若门板重量超过单组承重上限，可在门板侧边等距加装多组铰链，所有铰链的销轴同轴度可通过安装孔位的定位精度自然保证，不需要现场反复调校。
