带视觉检测工位的皮带输送扫描设备

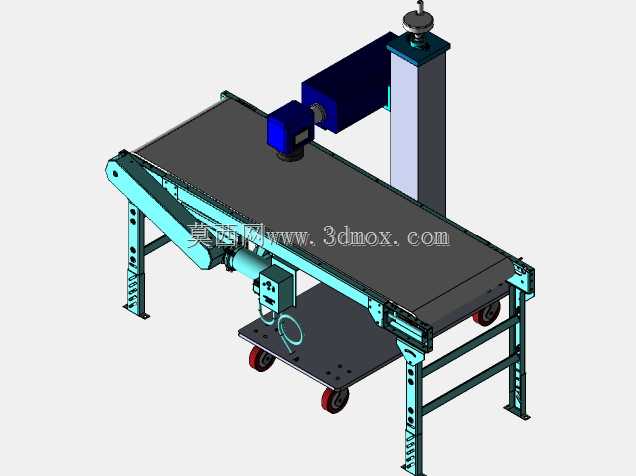

这款带扫描功能的皮带输送设备，主要面向生产流水线的在线外观检测、条码识别、尺寸初筛场景，常见于电子元器件分装、食品外包装核验、小型五金件分拣工段，替代传统人工目检工位，可直接对接前后段输送线体，无需额外搭建过高的安装基座。设备主体采用轻型方通焊接机架，底部配置带刹车的万向脚轮与可调支撑脚，兼顾线体临时移位与长期运行的稳定性，机架下部预留了电气元件安装层板，可放置工控机、电源模块等配套器件，避免走线外露干扰输送作业。

扫描模组采用单立柱悬臂安装结构，立柱上设置有可调高度的锁紧机构，可根据待检测物料的高度调整扫描头的垂直工作距离，适配厚度在200mm以内的不同规格物料，悬臂部分做了加强筋处理，避免长期运行产生的振动影响扫描识别精度。输送段采用平皮带传动结构，主动端配置可调张紧机构，从动端做了防跑偏设计，皮带两侧设置有低高度的导向挡边，防止物料在输送过程中偏移出扫描识别区域，驱动电机安装在机架侧方，通过链传动连接主动辊，传动效率高且维护便捷。

设计过程中优先考虑了设备的安装边界，整体宽度控制在1.2米以内，长度适配常规2米的工段预留空间，立柱最高点距离地面不超过1.8米，可适配大部分厂房的层高与线体对接高度，无需对现有车间布局做大规模改造。扫描头的安装座预留了通用安装孔位，可兼容不同品牌的工业相机、条码扫描器、激光轮廓仪等检测元件，用户可根据实际检测需求更换对应的检测模组，无需改动主体机架结构。设备的走线全部沿机架方通内部布置，侧方设置有可开启的走线盖板，方便后期线路检修与元件更换，皮带下方设置有托板，避免长期承重导致皮带下凹影响扫描焦距，整体结构无冗余设计，兼顾了功能实用性与加工制造成本，适合中小批量生产的工段做自动化检测升级使用。
