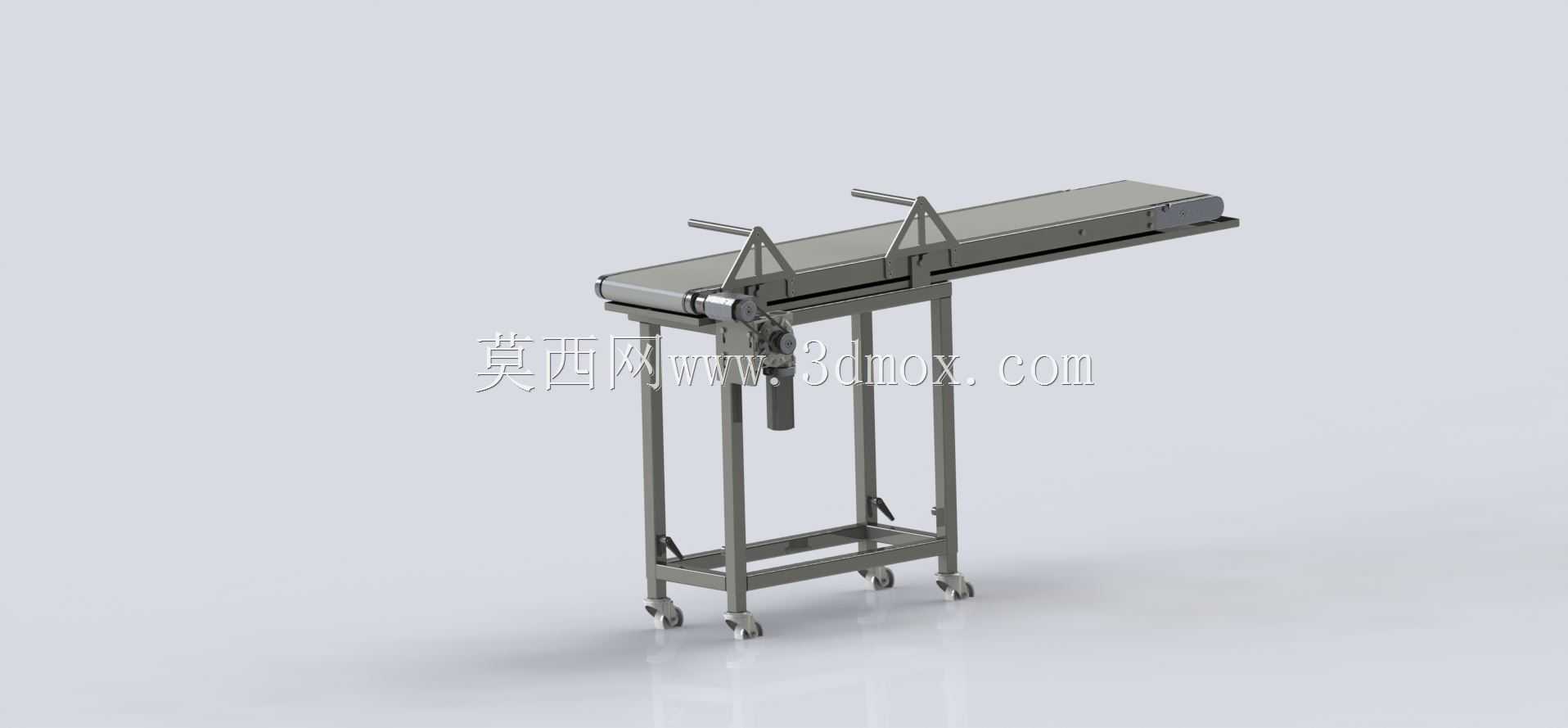

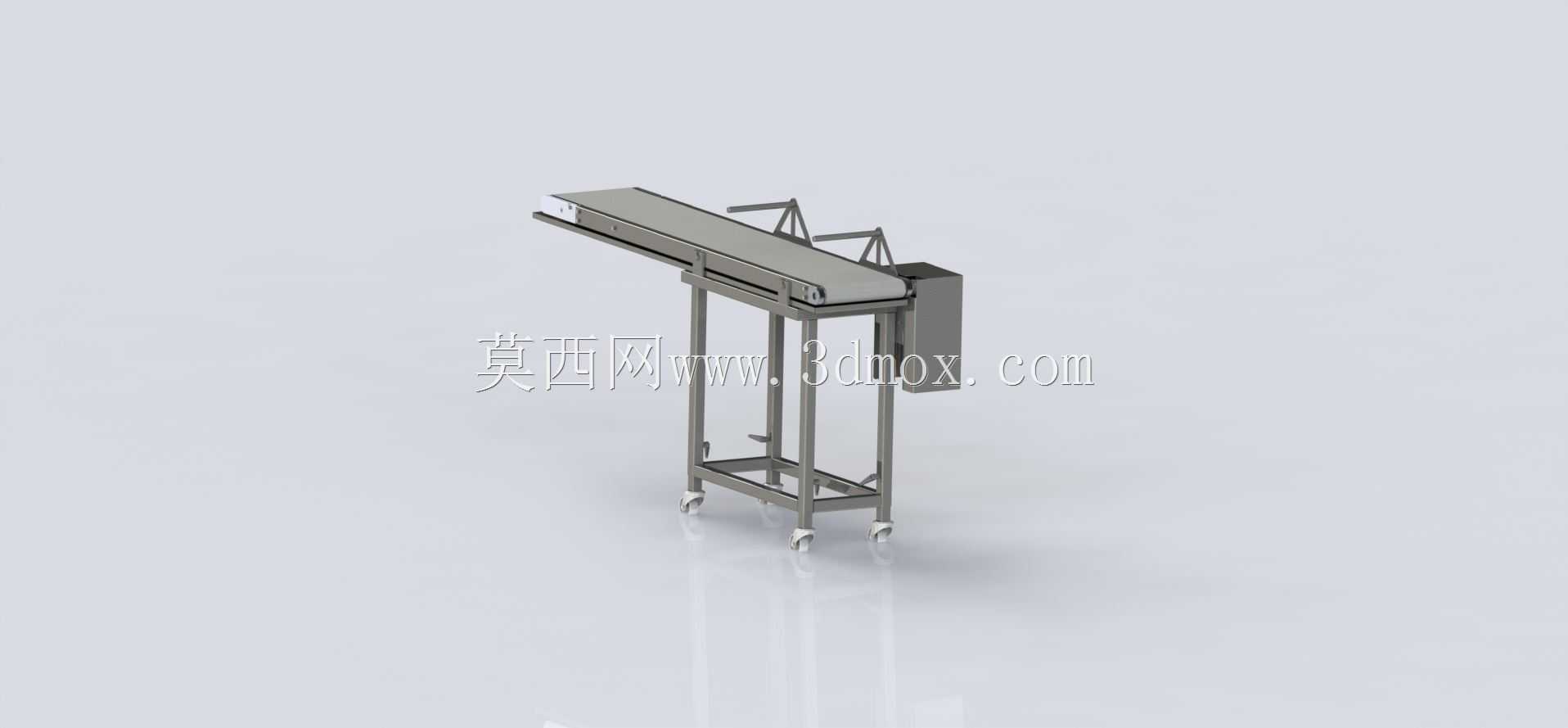

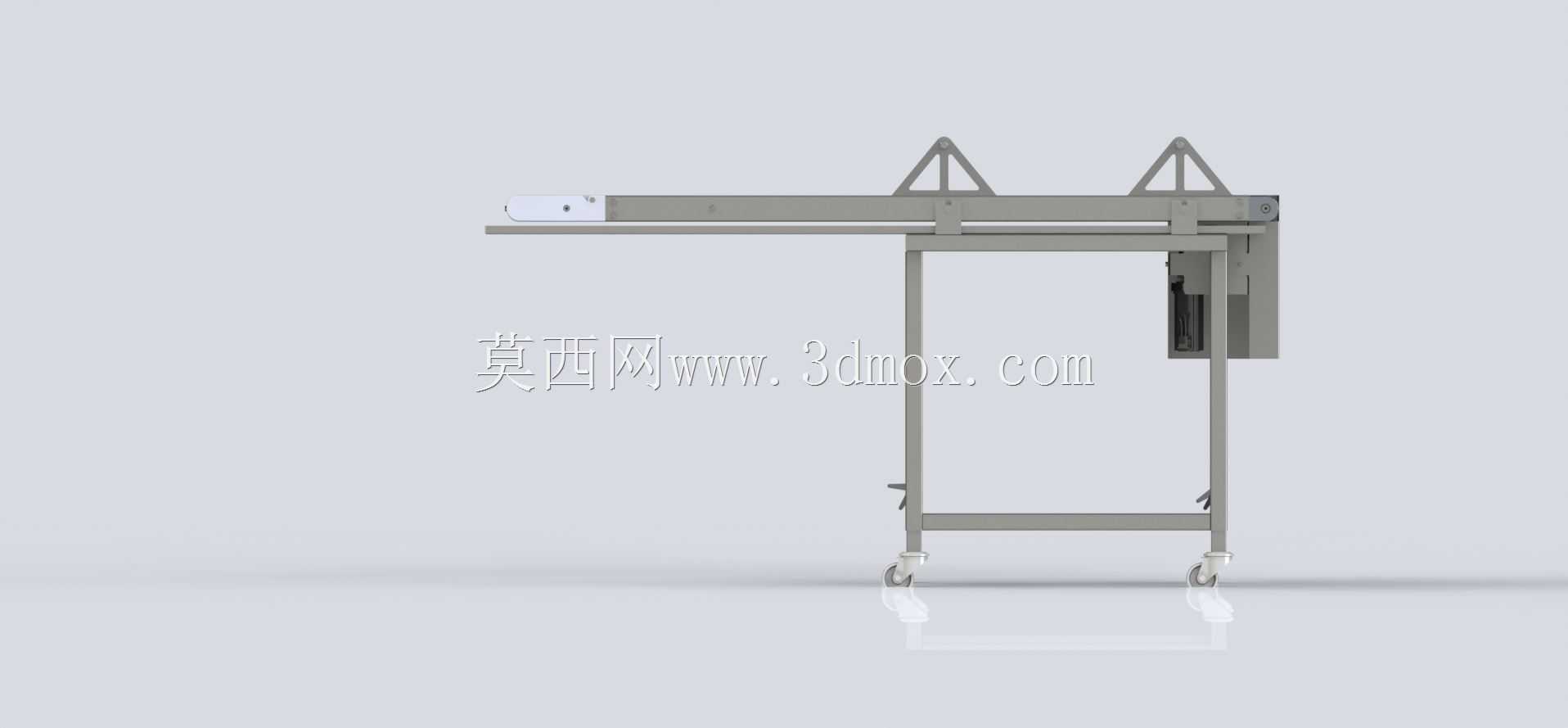

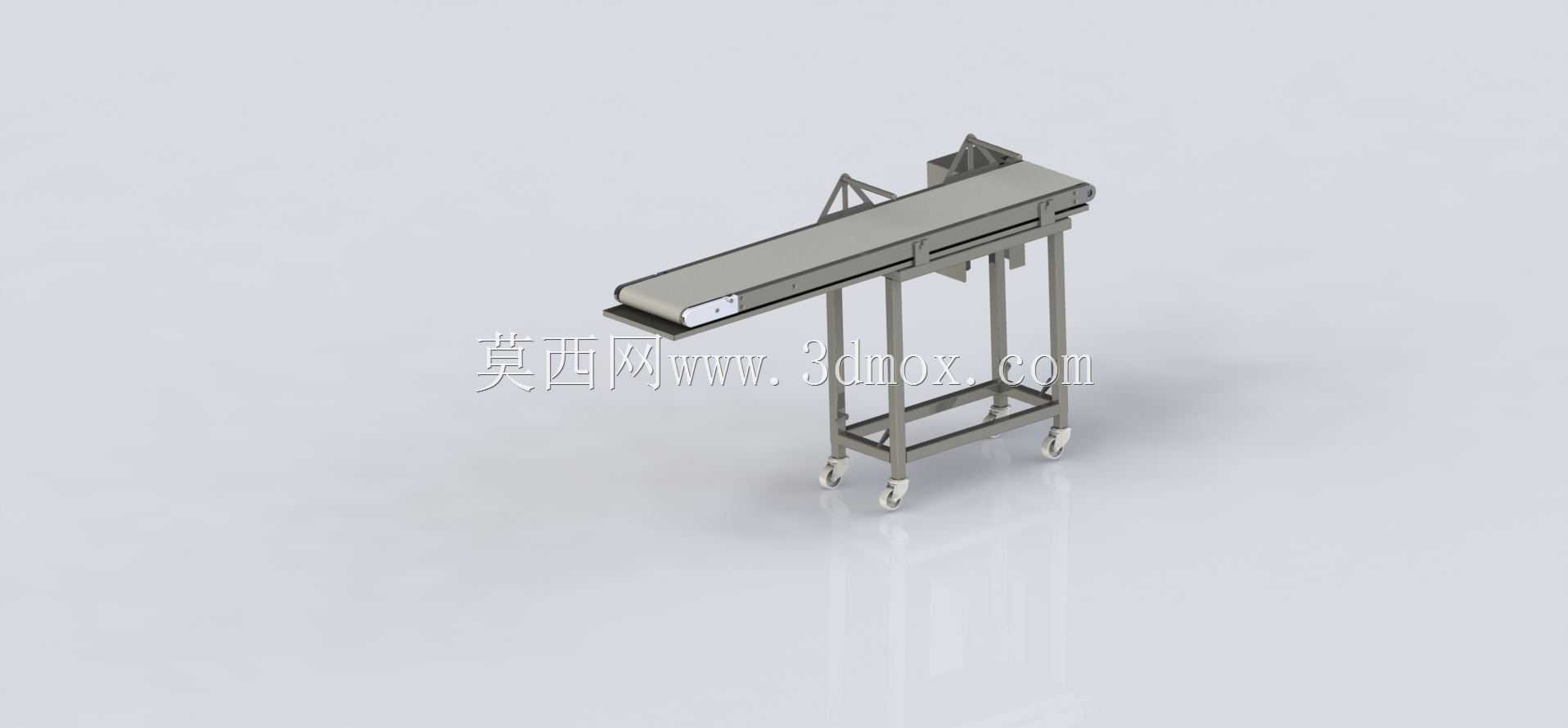

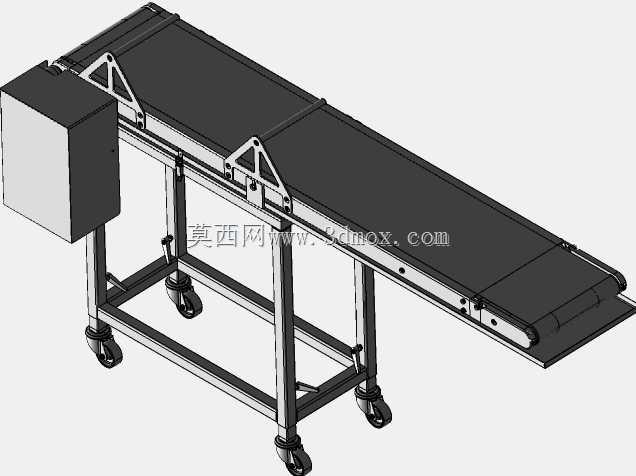

可移动倾斜式皮带输送设备结构

这款带式输送结构的设计，最初是针对车间内零散工位间短距离物料转运、上下料衔接的需求做的方案，适配电子组装、食品包装、小型五金加工这类产线经常需要调整工位布局的场景，不用做地面固定安装，转场时直接推动就能移位，省去了常规固定输送机拆装打膨胀螺栓的麻烦。整体机架采用方管焊接成型，底部配置的四个带刹车万向脚轮，单轮额定承载能满足常规轻型物料输送的负载要求，刹车踩下后设备不会在作业时出现滑移，支腿之间加设了横向连接杆件做补强，避免长时间承重后机架出现扭曲变形，上端的倾斜段机架角度做了固定设置，对应的提升高度刚好适配多数常见工作台、小型设备入料口的高度差，不用额外做角度调节结构，降低整体制造成本的同时也减少了活动结构的故障点。皮带选用的是轻型平面PVC带，工作面做了哑光防滑处理，输送表面平整没有凸起接缝，不会刮伤输送的工件表面，驱动端设置在机架上部位置，电机安装座预留了张紧调节的长槽孔，日常维护时调整皮带张紧度不需要拆解太多结构，尾部改向滚筒处也设置了螺杆式张紧结构，能补偿皮带长时间运行后出现的蠕变伸长量。两侧的机架侧边没有额外加装复杂的挡边结构，针对尺寸稍大的规整工件输送时不会出现掉料问题，如果后续需要输送小尺寸散件，也可以在侧边预留的安装孔位上加装亚克力或者钣金挡边，拓展使用场景。设备的整体宽度控制在常规人行通道允许的尺寸范围内，在车间内转场移动时不会碰到两侧的设备或者货架，整机的重心经过校核，即使在倾斜段堆满物料的情况下，推动移位也不会出现倾翻风险，上部的驱动端做了半包围式的防护罩，避免操作人员误触转动部件造成安全隐患，同时防护罩上预留了散热缝隙，保证电机长时间运行时的热量能及时散出。设计时没有做过多冗余的功能结构，所有部件都是常规能采购到的标准件，后期更换易损件不需要找特定厂家定制，皮带的更换也只需要松开尾部张紧结构就能操作，不需要拆解整个机架，日常维护的门槛很低，适配多数中小加工厂的设备维护能力。输送面的水平段长度和倾斜段长度的比例做了优化，物料从水平段上料后能平稳过渡到倾斜段，不会因为角度突变出现物料滑落的情况，支腿的高度是结合多数作业场景的人机工程高度设置的，操作人员站在水平段旁上料时不需要过度弯腰，降低长时间作业的疲劳感。
