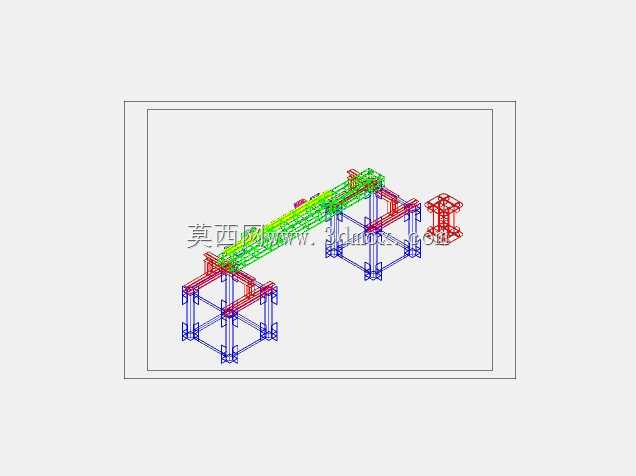

工业线体长距离输送滚轴支撑大脚架结构

这套结构主要面向车间内长距离物料转运场景设计，常见于电子组装、汽配零部件加工、包装产线的跨工位物料衔接环节，用来替代人工搬运实现工件在不同工序间的平稳流转，解决长距离输送时线体中段易下沉、运行抖动的问题。设计时优先考虑了现场安装的适配性，支撑大脚采用框架式方管拼接结构，底部预留了地脚螺栓安装孔位，可直接固定在水泥地坪上，单组支撑脚的横向跨度覆盖1.2米线体宽度，纵向支撑间距设置为1.8米，匹配常规滚轴输送线的承重分布，避免滚轴长期受载后出现弯曲变形。滚轴段采用分段拼接思路，每段滚轴组可独立拆装，单段长度控制在2米以内，方便后期维护时单独更换磨损滚轴，不需要拆解整段线体。滚轴的安装高度统一设置为离地面750mm，匹配多数车间作业台的操作高度，工人在上下料时不需要额外弯腰或抬手，符合人机工程的操作要求。支撑大脚的框架内部预留了走线空间，可容纳输送线的动力线缆、传感器接线，避免线缆外露被工件剐蹭造成损坏，框架侧面预留了传感器安装位，可直接加装光电开关实现工件到位检测，适配后续自动化升级的需求。整套结构的安装边界控制清晰，整体宽度不超过1.5米，不会占用过多车间通道空间，线体对接端预留了10mm的调节间隙，可适配前后端不同设备的对接高度差，通过支撑脚底部的调节螺栓可实现±30mm的高度微调，抵消地面不平整带来的安装误差。滚轴表面采用光滑圆钢加工，转动阻力小，输送硬质工件时不会出现卡滞，相邻滚轴的间隙设置为20mm，可支撑最小尺寸50mm以上的工件，避免小尺寸工件从间隙掉落。支撑框架的连接位置全部采用螺栓紧固，没有焊接固定点，拆解后可平板包装运输，到现场后不需要焊接设备即可完成组装，降低现场安装的施工难度。在实际产线布局中，这套结构可根据车间的场地走向调整拼接长度，既可以直线布置，也可以搭配转角模块实现弯道输送，支撑脚的承重冗余按单米承载200kg设计，可满足多数轻工、汽配行业的常规工件输送需求，不会出现过载变形的问题。
