工业设备压紧式锁闭操作手柄结构

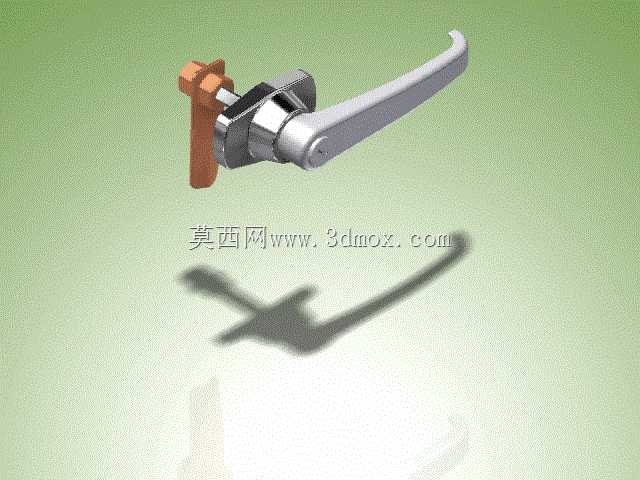

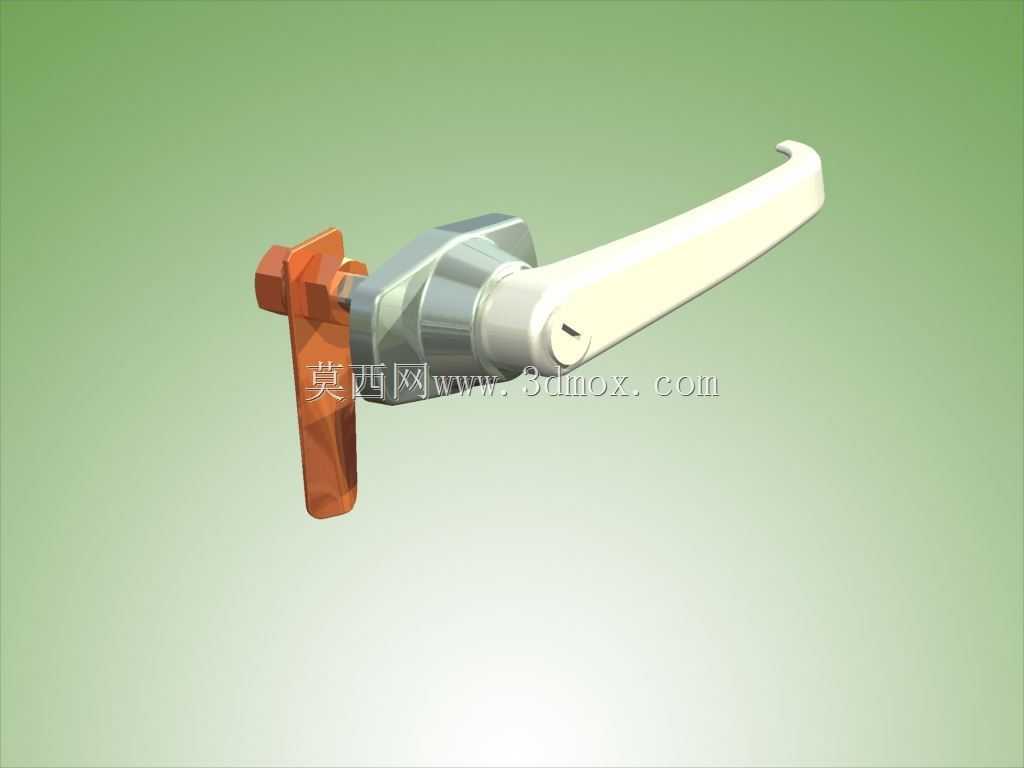

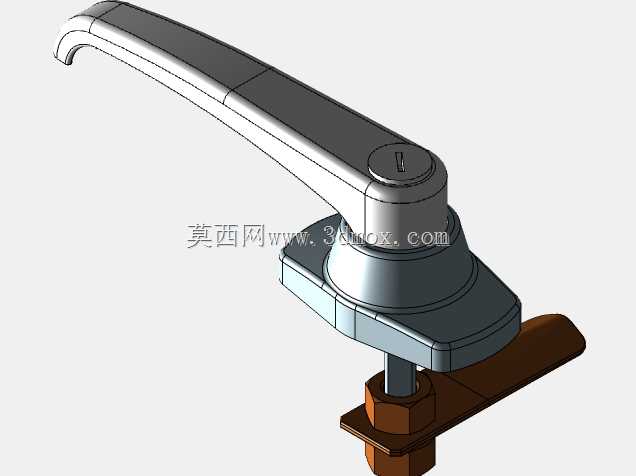

这类压紧式操作手柄，多应用在工业机柜、设备检修门、恒温试验箱舱门、小型压力设备侧盖这类需要可靠锁闭、同时要兼顾操作便捷性的场景，日常运维中操作人员无需额外工具，单手握持即可完成解锁、开启、锁闭的全套动作，相比外露式螺栓锁扣，能大幅降低设备日常点检、维护的操作耗时。从结构设计逻辑来看，手柄主体采用长杠杆式造型，握持段做了贴合掌心的圆弧过渡，没有尖锐棱角，操作时施力力臂足够长，转动过程中能通过转轴端的凸轮结构，将手柄的旋转力矩转化为轴向的压紧力，最终通过端部的T型锁钩勾住设备门框上的锁座，实现门体与柜体之间的压紧密封，尤其适配带橡胶密封条的舱门结构，锁闭后能保证密封条的压缩量均匀，避免出现局部缝隙导致的防尘、防水失效问题。安装层面，该手柄的转轴基座为圆柱形定位结构，可直接嵌入门板预先开好的对应尺寸安装孔，基座侧面带定位止转切面，安装时不需要额外做防转结构，仅需从门板背面通过紧固件锁紧基座即可完成固定，安装边界不占用门板内侧过多空间，适配厚度1.5mm到5mm的冷轧钢板门板、绝缘板材门板，不需要针对门板做额外的加厚或者补强处理。锁钩部分为偏心可调结构，实际装配时可以根据门板与门框的实际间隙，调整锁钩的伸出长度，补偿门板加工、密封条压缩量带来的尺寸误差，避免出现锁闭过紧导致手柄扳动卡滞，或是锁闭过松导致门体晃动、密封失效的问题。手柄握持部分采用绝缘材质包覆，在电气设备机柜上使用时，能避免操作人员操作时直接接触金属基座带来的静电、漏电风险，金属基座与锁钩部分做了防锈表面处理，在常规工业车间、户外机柜的使用环境下，不会轻易出现锈蚀卡滞的问题，长期使用也能保持操作力矩稳定，不会因为锈蚀导致扳动力矩陡增。从结构可靠性角度，转轴内部设置了阻尼定位结构，手柄扳动到解锁位置时不会因为自重随意回落，操作人员在开启舱门后不需要额外扶持手柄，就能腾出手完成内部设备的检修、物料取放操作，锁闭位置也带有限位卡点，操作到位后会有清晰的触感反馈，不需要反复确认是否锁闭到位，能有效避免虚锁导致的设备运行安全隐患。
