设备舱门内嵌式旋转操作控制把手

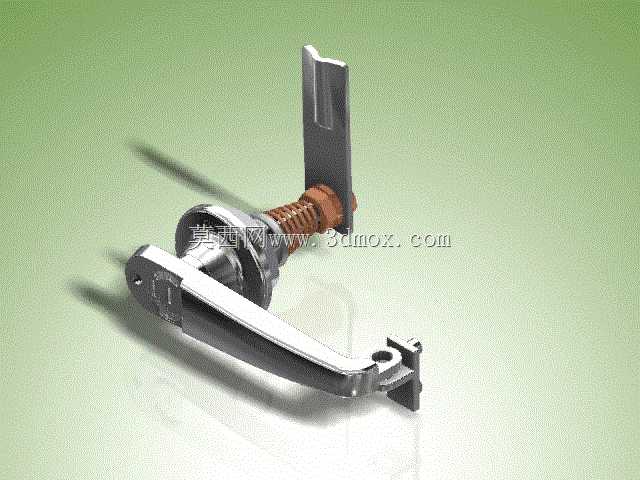

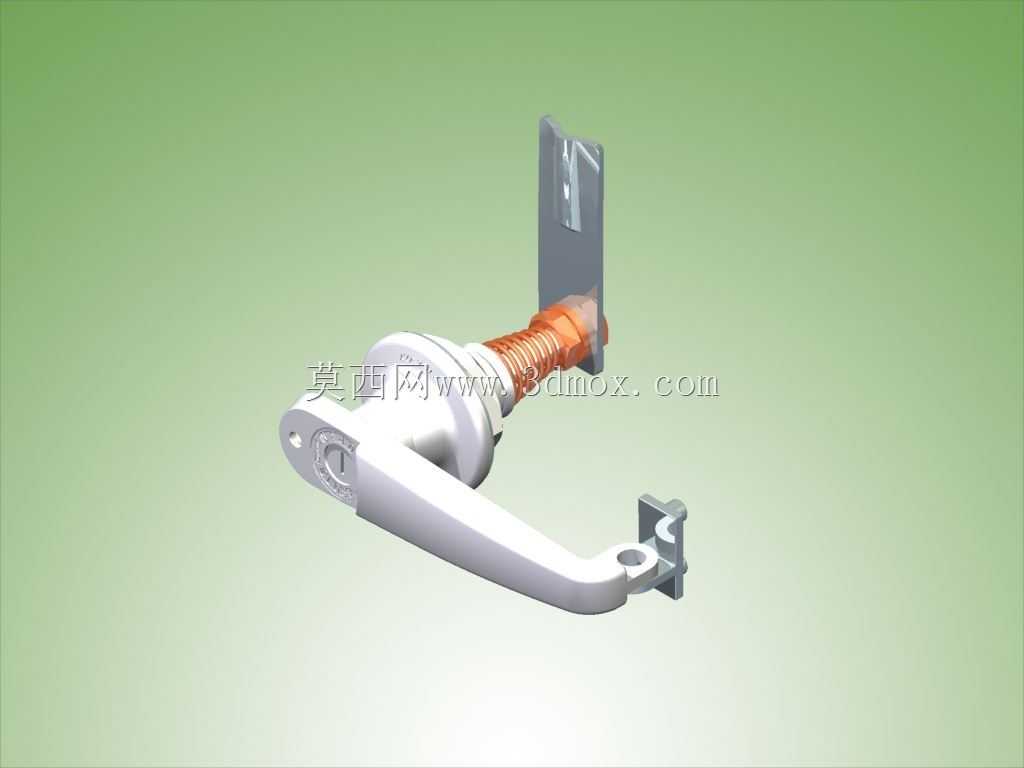

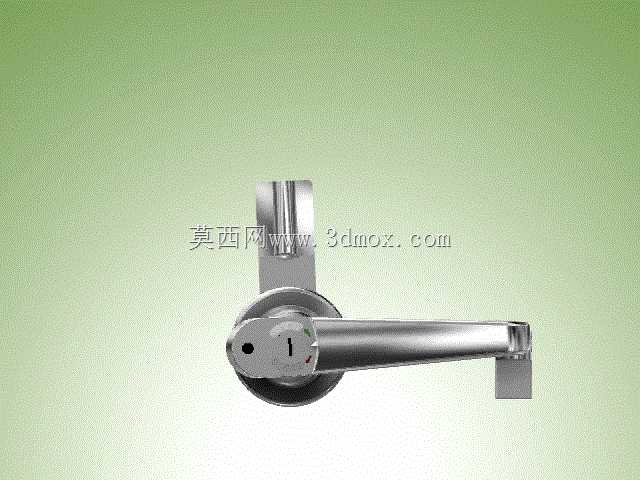

这类内嵌式控制把手多用于工业设备侧舱、电气柜柜体、特种车辆内饰舱门的启闭操作，区别于外凸式门把，其收拢状态下手柄与安装面基本齐平，不会在设备运输、人员巡检过程中产生勾挂风险，适配对操作件外凸尺寸有严格限制的紧凑安装场景。从结构组成来看，整套构件包含握持手柄、转轴基座、复位弹簧、锁止卡扣、安装固定板几个核心部分，手柄采用杠杆式造型，握持段做了贴合人手操作的弧度处理，操作人员转动手柄时可借助力臂放大操作力矩，无需额外辅助工具就能完成舱门的解锁与开启动作，复位弹簧套设在转轴段，在手柄不受外力时可自动带动手柄回位到收拢状态，避免手柄长期处于外摆位置占用操作空间。设计阶段首先要确认安装边界，安装固定板需要根据舱门门板的厚度匹配对应长度的固定支脚，转轴基座的开孔尺寸要与门板预留安装孔位对齐，锁止卡扣的伸出长度要匹配舱门门框的锁止槽深度，保证锁止状态下卡扣与槽位的啮合量足够，不会因设备运行振动出现松脱、舱门意外开启的问题。手柄的转动行程需要做限位设计，转动到解锁位置时卡扣完全脱离锁止槽，转动到锁止位置时卡扣完全卡入槽位，两个极限位置都设置硬限位结构，避免操作人员过度转动导致弹簧过载、构件变形。实际选型应用时，要注意安装面的平整度，基座与门板贴合面需要加装密封垫片，在户外设备或者有防尘防水要求的柜体上使用时，可避免水汽、粉尘从安装缝隙进入柜体内部；手柄与转轴的连接部位做了防松处理，长期反复启闭操作不会出现手柄松动、转轴空转的问题。锁止卡扣的接触面做了倒角导向，舱门关闭过程中即使卡扣与门框存在小幅位置偏差，也能顺着倒角滑入锁止槽，降低对安装对位精度的要求，适配批量生产的柜体装配场景。整套构件的受力路径经过优化，操作人员施加在手柄上的力通过转轴直接传递到锁止卡扣，没有多余的传动环节，力传递效率高，长期使用的磨损量小，维护时仅需定期在转轴部位涂抹少量润滑脂即可，无需频繁拆解更换零件。
