工业仓储三层横梁式重型货架结构设计

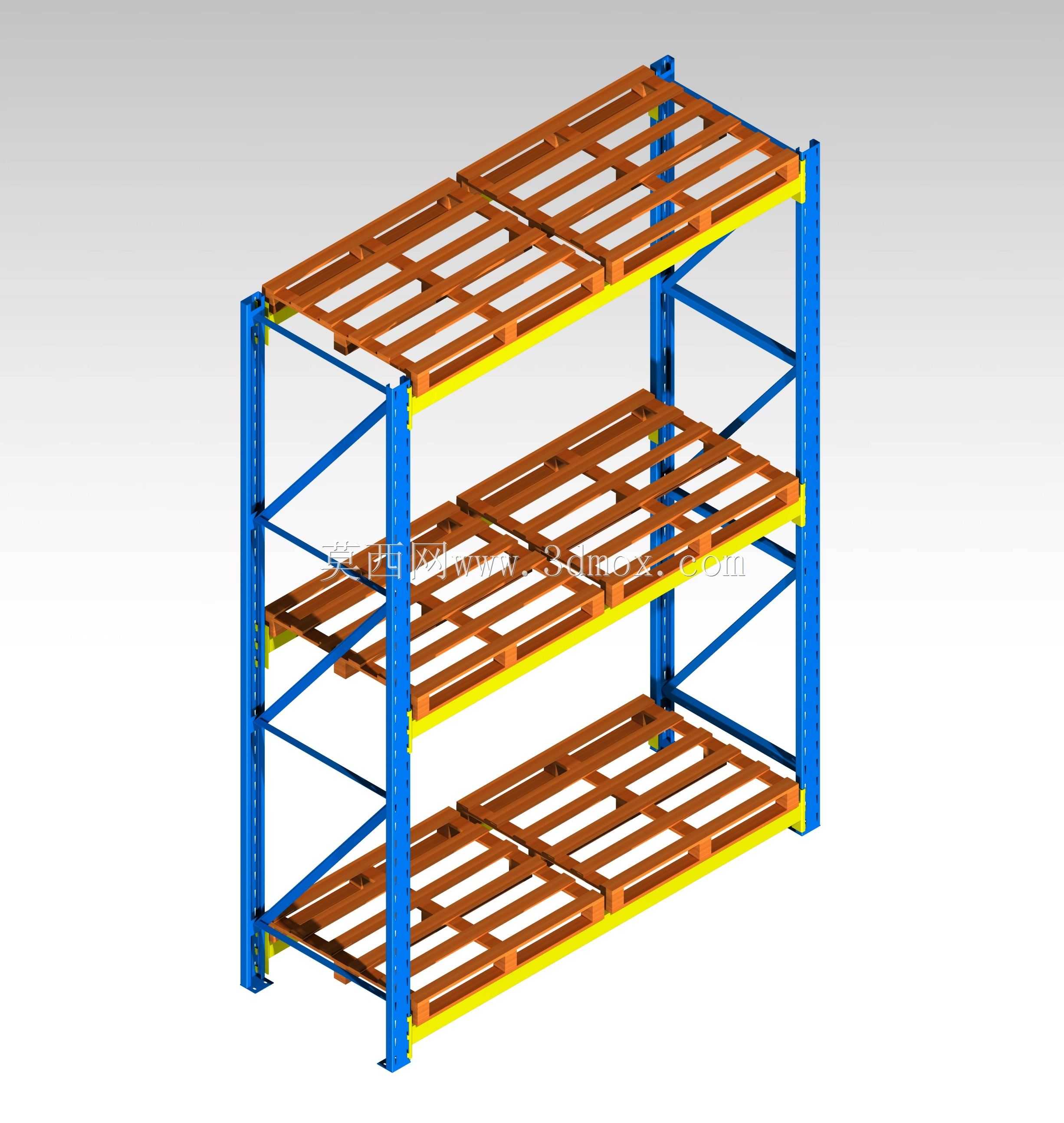

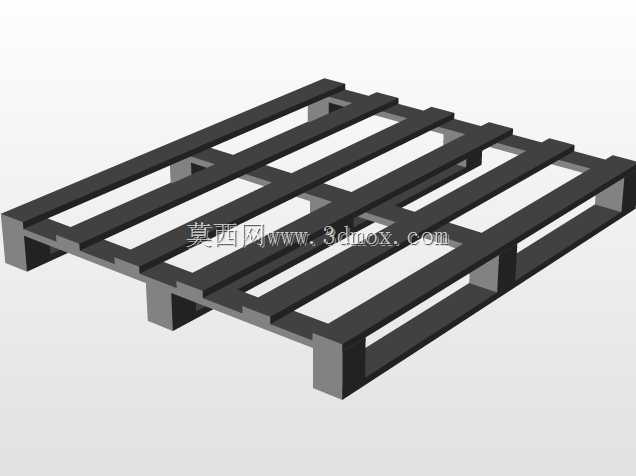

这款三层横梁式重型货架，主要面向生产制造企业原料仓、成品仓，以及第三方物流电商仓的整托货物存储场景，适配标准木质、塑料工业托盘的堆垛存放需求，可配合叉车完成整托货物的上下架作业，能大幅提升仓储空间的垂直利用率，减少平面仓储的土地占用成本。从结构设计逻辑来看，整体采用组装式无焊接结构，所有部件均通过标准紧固件连接，无需现场焊接作业，运输过程中可将所有部件拆成扁平件打包，大幅降低物流运输成本，现场安装仅需配套敲击工具与扭矩扳手即可完成组装，后期可根据存储需求灵活调整层高，或是增减层数、扩展拼接相邻货架组，适配不同规格货物的存储需求。立柱采用蓝色冷轧钢一体辊压成型，截面为多筋加强的C型结构，立柱表面按标准节距排布可调式挂接孔位，孔位采用倒八字设计，可保证横梁挂接后自动卡紧锁止，避免叉车作业碰撞导致横梁脱落，单根立柱的轴向承载能力经过载荷校核，可满足满层满载状态下的长期承重需求，不会出现立柱压弯、失稳变形的问题。每层的承载横梁采用橘色一体辊压的抱合梁结构，横梁截面为闭合矩形加强结构，抗弯折能力强，横梁两端焊接专用挂爪，可直接卡入立柱的调节孔位，安装拆卸无需额外紧固件，调整层高时仅需将横梁抬起即可移位，单根横梁的额定承载可满足常规工业托盘满载1-2吨的承重需求，适配绝大多数工业整托货物的存储重量要求。横梁上方铺设的层板采用栅格状钢条拼接结构，栅格间隙经过优化设计，既可以减少整体自重，又能避免积灰积水，同时可保证消防喷淋的水能够顺利穿过层板到达下层，满足仓储消防规范要求，栅格钢条下方设置横向加强筋，可避免托盘放置时出现局部塌陷，保证货物放置的平稳性。每层横梁与立柱连接位置设置黄色警示边条，一方面可明确标示每层的承载边缘，提醒叉车作业人员注意叉取边界，避免叉齿碰撞立柱，另一方面黄蓝配色符合工业仓储设备的安全色规范，在仓库照明环境下辨识度高，可降低作业碰撞风险。货架整体的安装边界需要结合仓库的实际净高、叉车作业半径预留安全距离，通常货架顶部距离仓库照明、消防管线需要预留不小于300mm的安全间隙，货架主通道宽度需要适配所用叉车的最小转弯半径，预留足够的作业空间，货架底部可配置地脚螺栓与地面固定，在高位存储场景下还可加装立柱防撞护脚、背部拉杆，进一步提升整体结构稳定性，避免叉车碰撞导致货架倾覆。相邻货架组拼接时可共用立柱，进一步降低采购成本，同时提升整体的结构刚性，在存储不规则货物时，还可在栅格层板上加装层网、分隔板等配件，拓展存储适配性。
