工业网格金属收纳筐线框结构

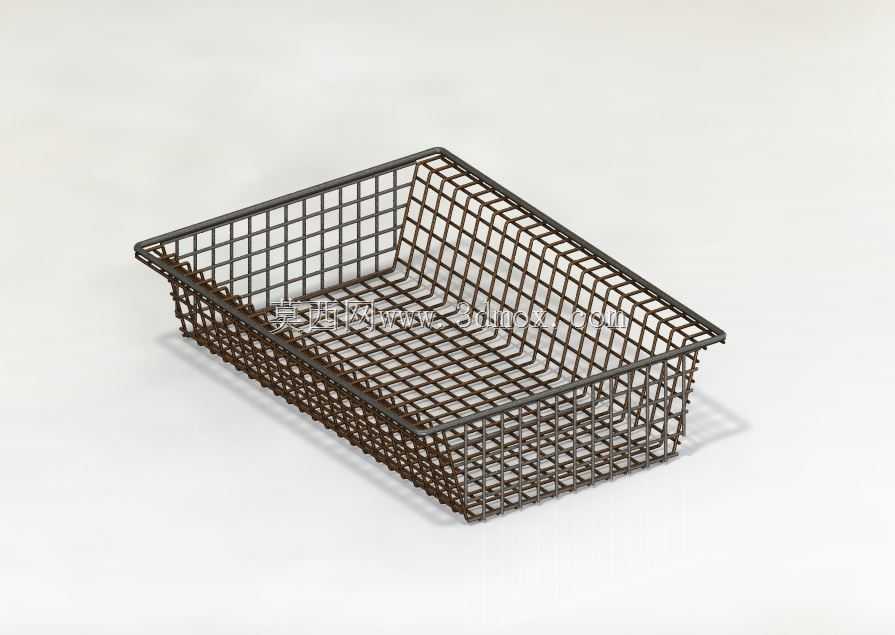

　　该结构以金属线材焊接成型，整体呈浅口矩形篮体，侧壁与底部均采用纵横交错的网格布置，适合在车间周转、物料暂存、清洗沥干、零配件分拣以及实验室器具盛放等场景中使用。篮体开口略大于底部，侧壁带有轻微外扩角度，这种形态一方面便于操作人员从上方取放工件，另一方面也利于多个空筐在不使用时进行套叠，减少工位周边的占地。网格间距决定了承载对象的最小尺寸边界，细小零件若直接放置需配合托盘或内衬，较大的机械零件、管状件、块状件则可直接落入筐内，并通过镂空结构快速排液、除尘和观察库存状态。

　　从结构受力看，底部网格承担主要竖向载荷，纵横线材在交叉点形成连续支撑，能够把集中载荷分散到多个节点；四周边框采用相对加粗的线材闭合，起到约束网片变形、提升篮口刚度的作用。侧壁网格并非独立装饰，而是与底部边框、上口边框共同构成空间框架，搬运时侧向挤压和起吊拉力都可通过边框传递。若用于机械加工现场，筐体常需承受切削液、油污、热处理残液或清洗介质的侵蚀，因此材料表面通常需要镀锌、喷塑或采用不锈钢线材；不同表面处理会影响焊接节点的耐蚀性和外观粗糙度，建模时应将焊脚、折弯圆角和线材搭接关系保留，避免把网格简化成单片曲面而丢失制造特征。

　　外形设计上，长宽比例偏向长方形，适合沿货架格位、工作台边或清洗槽上方排布。篮体高度较低，取放时不需要深探手臂，视野也能直接穿透网孔确认内部物料；但低侧壁对高大工件的约束有限，堆叠运输时应控制层数，并在工件之间增加隔层。上口外轮廓是安装和适配的关键边界，若要配置挂钩、导轨、台车支架或清洗线吊具，需以篮口边框中心线和外侧净尺寸作为配合基准。底部边框则决定放置稳定性，落地接触并非完整平面，而是若干线材边线形成的多点支撑，在自动化输送线上使用时，应核对辊筒间距、链板宽度和网筐底梁方向，防止卡滞或局部悬空。

　　建模过程中可先建立篮口与底部两组矩形骨架，再按外扩角度连接竖向或斜向线材。横向与纵向杆件通过阵列生成，但不能只关注视觉排列，需保证每根线材在交叉处具有合理的贯穿或搭接关系；焊接件可在节点处设置小尺寸实体填充，以表达熔核或焊疤。折弯位置应保留圆角半径，尤其是篮口收边和底部转角处，直角锐化既不符合钣金线材加工习惯，也会在后续有限元分析中造成应力异常。若需要进行重量估算，可按线材直径、展开长度和材料密度累加；若用于承载校核，则应重点约束底部边框节点，在底面网格施加均布载荷或在典型工件接触位置施加集中载荷，观察篮口翘曲、侧壁外张和底网下垂量。

　　在实际选型中，网孔大小、线径和筐体深度需要平衡。网孔过大，镂空率高、排水快、重量轻，但小件容易漏出；网孔过小，整体性更好、承托面更密，却会增加材料消耗并阻碍液体快速流走。线径增加能提升刚度和抗冲击能力，但筐体自重随之上升，人工搬运频次高的场景不宜盲目加粗。对于自动化清洗或热处理上下料，还需考虑夹具夹持位置，通常选择上口边框或侧壁加强筋作为受力点，避免直接夹持细网格导致局部变形。

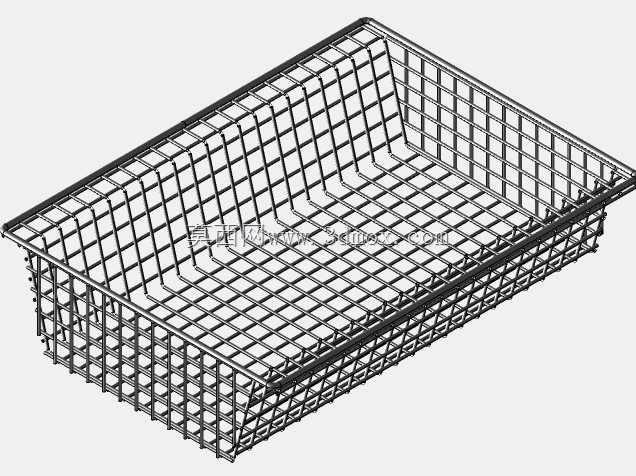

　　该三维结构把边框、网片、转角、焊点和套叠倾角完整表达，可用于五金置物筐产品设计、仓储工位器具选型、清洗篮方案校核以及生产线辅具建模。工程人员在调用时，可依据目标物件尺寸调整长宽高、网孔节距和线材直径，并结合使用环境补充材料、表面处理与防滑、吊挂、标签位等附属结构。
