四层斜网篮落地式金属陈列置物架

　　整个架体的承载逻辑是靠两侧的立式方管立柱做竖向承重，每层网篮通过侧边的卡扣件挂接在立柱的预冲孔位上，后期如果要调整层间距，不需要拆整个架体，直接把网篮抬起来换个孔位挂就行，适配不同高度的包装货品。网篮部分用的是密格钢丝焊接结构，网格间隙控制在15mm左右，既不会漏下最小包装的货品，又能让顾客直接看到篮底的商品，不会形成视觉死角，每个网篮前沿都做了向上翻的挡边，高度大概30mm，防止顾客拿取上层货品的时候带落下层的商品，也能避免补货推货的时候货品从前沿滑落到地面。顶部做了一块弧形的空白标识板，后期可以贴门店的分类标识、促销海报，不用额外在架体上打孔装广告牌，出厂的时候直接焊在立柱顶端，整体性更好。底部的支撑结构做了前后延伸的底脚，做商超陈列配套结构设计快八年，这类斜层网篮置物架是便利店、零食折扣店、社区生鲜店用得最频繁的陈列载具之一，这次的模型还原度很高，从立柱型材选型到网篮倾角、底部支撑结构都贴合实际量产的工艺逻辑。先讲实际应用场景，这类架体不像重型仓储货架用来堆垛整箱货物，核心是面向到店顾客做开架陈列，四层斜置网篮的设计刚好把每层商品的展示面完全朝向顾客视线方向，不需要顾客弯腰探身就能看清篮内货品，尤其适合放袋装零食、散装糖果、小包装日化、临期促销品这类轻量小件，部分临街文具店也会用同款架体放在进门处放笔、便签、小文创产品，取放动线短，补货的时候直接把货品倒进网篮就行，不需要像平板层架那样挨个码齐，能省不少门店理货的人工成本。再拆解功能特性，

　　前后跨距比架体本身的深度宽出80mm左右，就算最上层网篮放满货品，整个架体的重心也落在支撑面以内，不会出现前倾翻倒的情况，其中一个底脚还装了万向脚轮，日常做门店地面清洁、调整陈列位置的时候，只需要把架体往脚轮那侧倾斜就能推动，不需要两个人抬，挪完位置放平稳，另外三个固定底脚贴防滑胶垫，不会刮花门店的地砖或者地板。说下设计思路上的细节，很多新手做这类货架模型的时候容易把网篮的倾角做太大或者太小，倾角太大货品会全部滑到前沿堆在一起，倾角太小又起不到展示面倾斜的效果，这个模型里的网篮倾角控制在12度左右，刚好让货品自然靠向篮体前沿，又不会堆叠挤压。立柱的型材选的是25*25mm的薄壁方管，壁厚1.2mm，这个参数是经过实际承重验证的，

　　每层网篮均匀承载15kg货品的情况下，立柱的挠度变形量不到1mm，完全满足日常陈列的承重需求，又不会因为用料太厚增加不必要的材料成本。网篮的钢丝用的是4mm直径的冷拔钢丝，焊接点全部在网篮的侧边框架上，不会有突出的焊渣刮到顾客或者刮破商品包装，所有金属件的折弯处都做了R3的圆角处理，没有尖锐的直角边，符合商用陈列设备的安全要求。再讲安装边界的尺寸参数，整个架体的总高度是1450mm，这个高度刚好适配普通成年人的视线高度，最上层网篮的前沿高度在1300mm左右，身高150cm到185cm的顾客都能轻松拿到最上层的货品，不会出现够不到的情况；架体的总宽度是450mm，属于窄款陈列架，适合放在门店的通道侧边、收银台旁这类狭窄位置，不会占用过多的通行空间，单架体摆放的时候预留500mm的宽度空间就能安装，多个架体并排拼接的时候，侧边的立柱可以共用连接片固定，连成整排的陈列墙，整体稳定性更好。架体的总深度是350mm，网篮的有效盛放深度是300mm，普通袋装零食横向放两排刚好，不会因为深度太深导致后排货品被挡住。安装的时候不需要打膨胀螺丝固定地面，直接摆放在平整地面上就能使用，因为底脚的跨距足够，正常使用情况下不会出现侧翻，只有在高层放特别重的货品、或者受到剧烈外力撞击的时候才需要额外做地面固定，一般门店日常使用完全不需要额外固定工序，拆箱之后把网篮挂到立柱对应的孔位上就能投入使用，安装全程不需要专业工具，门店员工自己就能完成组装。

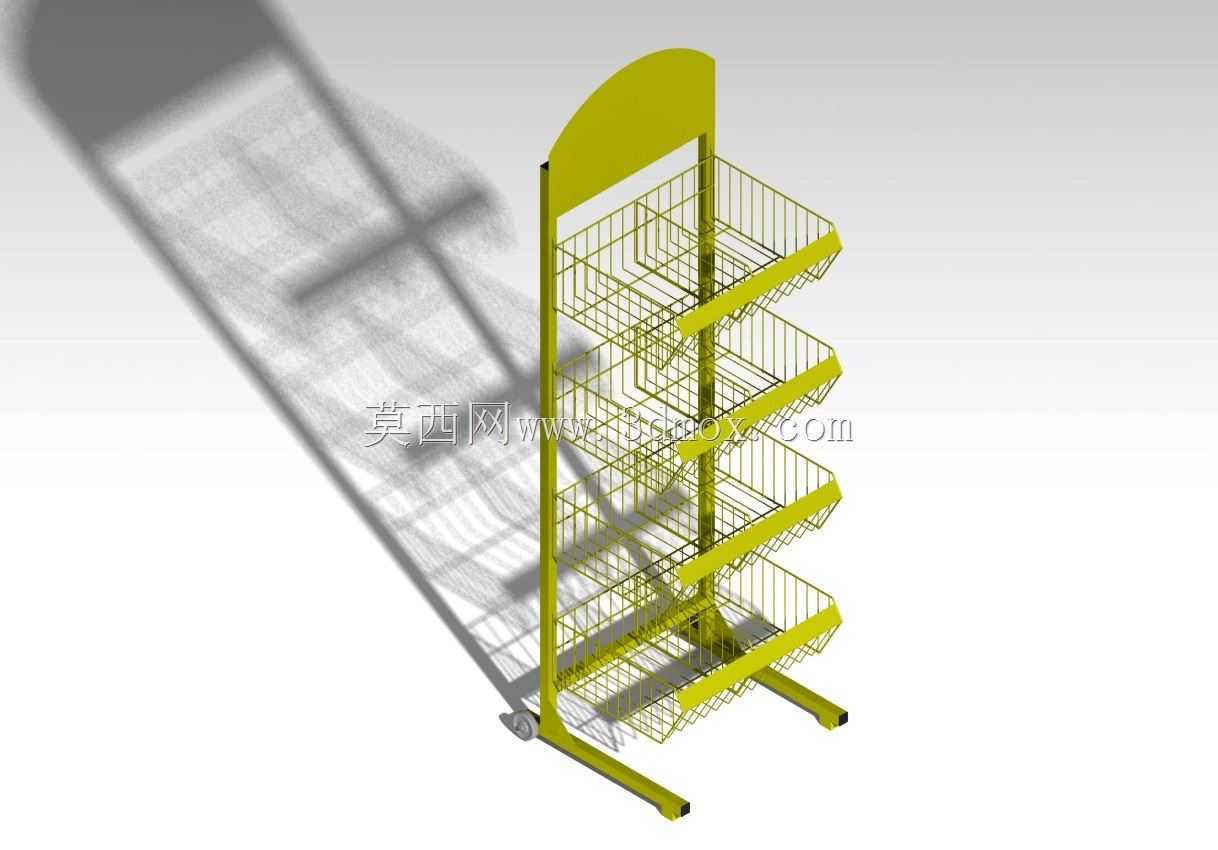

　　另外这个架体的表面处理是喷塑工艺，模型里的黄绿色是零售场景常用的醒目配色，也可以根据门店的VI色调换不同的喷塑颜色，网篮部分和立柱部分可以做同色或者撞色设计，适配不同的门店装修风格。从建模的角度来说，这个模型把钢丝网篮的焊接结构、立柱的挂接孔位、底脚的脚轮安装位都做了还原，不是那种简化的外观模型，结构工程师做同类产品设计的时候，可以直接参考这个模型的层间距、倾角、型材选型参数，不用再从零开始验证结构合理性，尤其是网篮和立柱的挂接卡扣结构，这个模型里的卡扣是通用的货架挂接结构，量产的时候开模成本很低，卡扣的咬合深度足够，挂上满载的网篮也不会出现滑脱的情况。实际使用中这类架体的维护成本也很低，钢丝网篮的结构不容易积灰，日常清洁用湿抹布一擦就干净，就算某个网篮被撞变形，单独更换对应的网篮就行，不需要更换整个架体，后期运维的成本比木质陈列架低很多，而且金属材质的架体防火防潮，适合在超市、便利店这种人员流动大、对消防有要求的公共场所使用，不会像木质架体那样容易受潮发霉、或者被烟头烫出痕迹。
