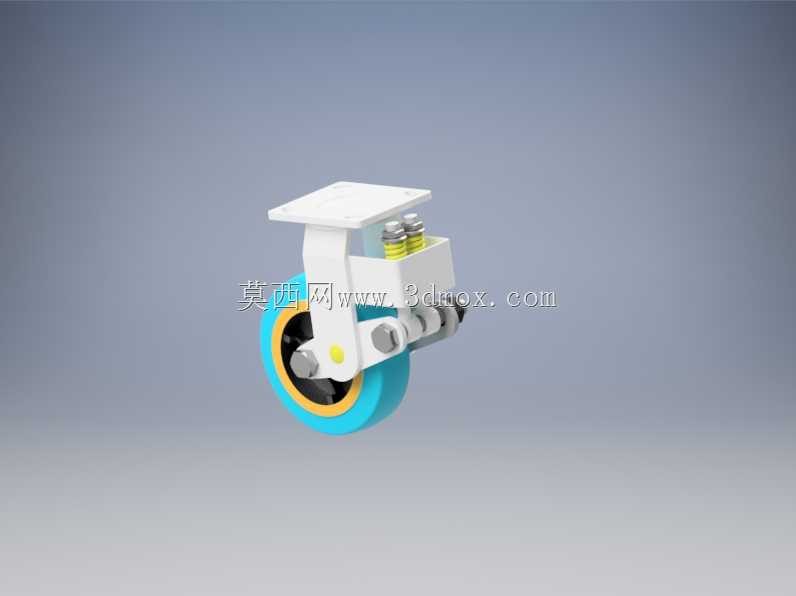

缓冲减震型重载万向工业脚轮结构

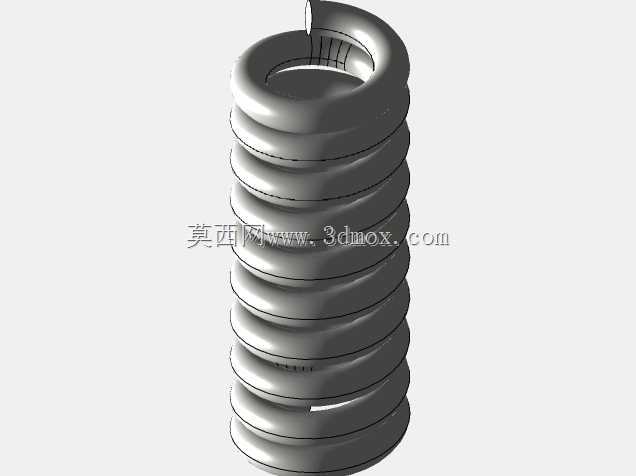

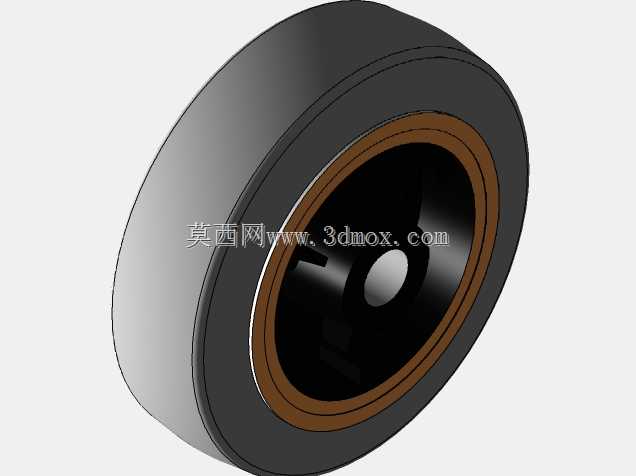

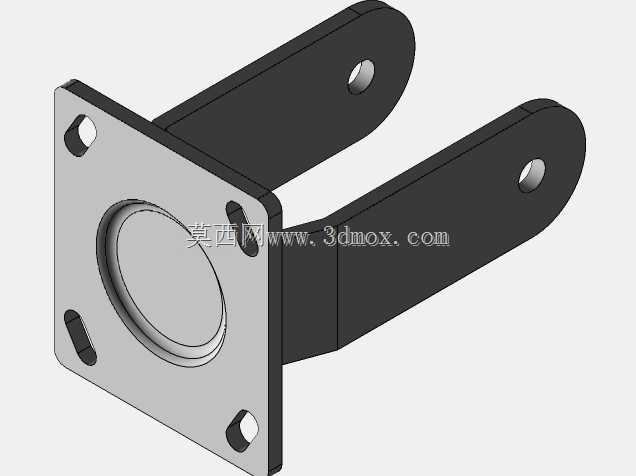

这款缓冲式万向脚轮的设计，核心针对车间物流周转、自动化产线接驳、移动工装台架这类对行走震动有严格要求的应用场景，普通刚性脚轮在经过地面接缝、车间地坪凸起、细小金属切屑区域时，会将地面冲击直接传递到上部搭载的设备本体，轻则造成搭载的精密检测元件读数偏移，重则导致工装台架上的待加工工件移位，甚至出现薄壳类工件磕碰掉漆、变形的问题，而带缓冲结构的脚轮就能通过内置的弹性吸能结构抵消这类瞬时冲击。从结构设计逻辑来看，这款脚轮采用顶部平板安装的固定方式，安装板预留四个对称的螺栓过孔，适配市面上绝大多数标准规格的移动设备底部安装位，安装面做了铣平处理，避免装配后出现轮组偏斜、行走卡滞的问题。轮架部分采用折弯焊接式钢结构，转向轴承内置在安装板与轮架的连接位置，保证360度转向时的顺滑度，不会出现转向卡顿、回位滞后的情况，哪怕是满载状态下推行转向，也不需要额外施加过大的侧向推力。缓冲结构设置在轮架与轮轴的连接段，采用内置弹簧的吸能结构，当轮子经过不平整路面时，轮轴可沿轮架的导向槽做小范围的上下位移，通过弹簧压缩吸收冲击能量，不会把震动直接传递到上部设备，相比普通无缓冲脚轮，能降低80%以上的路面冲击传递。轮体部分采用软硬复合的结构设计，外层是高弹性的聚氨酯材质，硬度控制在邵氏85A左右，既保证足够的承载能力，又能在行走时贴合地面，降低滚动噪音，内层是硬质尼龙轮芯，保证轮体的整体刚性，不会在重载下出现轮体变形、滚动阻力陡增的问题，轮面做了微弧处理，和地面的接触面积控制在合理范围，既不会因为接触面积过大导致转向费力，也不会因为接触面积过小造成轮面压痕、损伤环氧地坪。在安装边界上，这款脚轮的安装孔距适配常规的工业脚轮安装标准，整体安装高度控制在合理范围，不会因为加装缓冲结构导致设备整体抬升过多，影响设备的重心稳定性，轮体的回转半径经过优化，转向时轮体不会和上部安装板、设备底部的突出结构发生干涉，哪怕是在设备底部空间紧凑的场景下，也能顺利安装使用。日常使用场景中，这类缓冲脚轮常被用在电子车间的防静电周转车、实验室的移动检测台、自动化生产线的移动接驳台、仓储物流的轻型拣货车上，相比普通脚轮，它能有效降低行走过程中的震动，保护搭载的精密元器件，同时聚氨酯轮面不会在环氧地坪上留下轮印，满足洁净车间的使用要求。设计时还考虑了维护便利性，轮轴采用可拆卸的螺栓结构，后期如果轮面出现磨损，只需要拆下轮轴更换轮体即可，不需要整体更换脚轮支架，能降低后期的维护成本，转向位置的轴承预留了润滑注油孔，长期使用后可以定期加注润滑脂，保证转向结构的顺滑度，避免出现锈蚀卡滞的问题。
