带制动结构重载万向工业脚轮设计

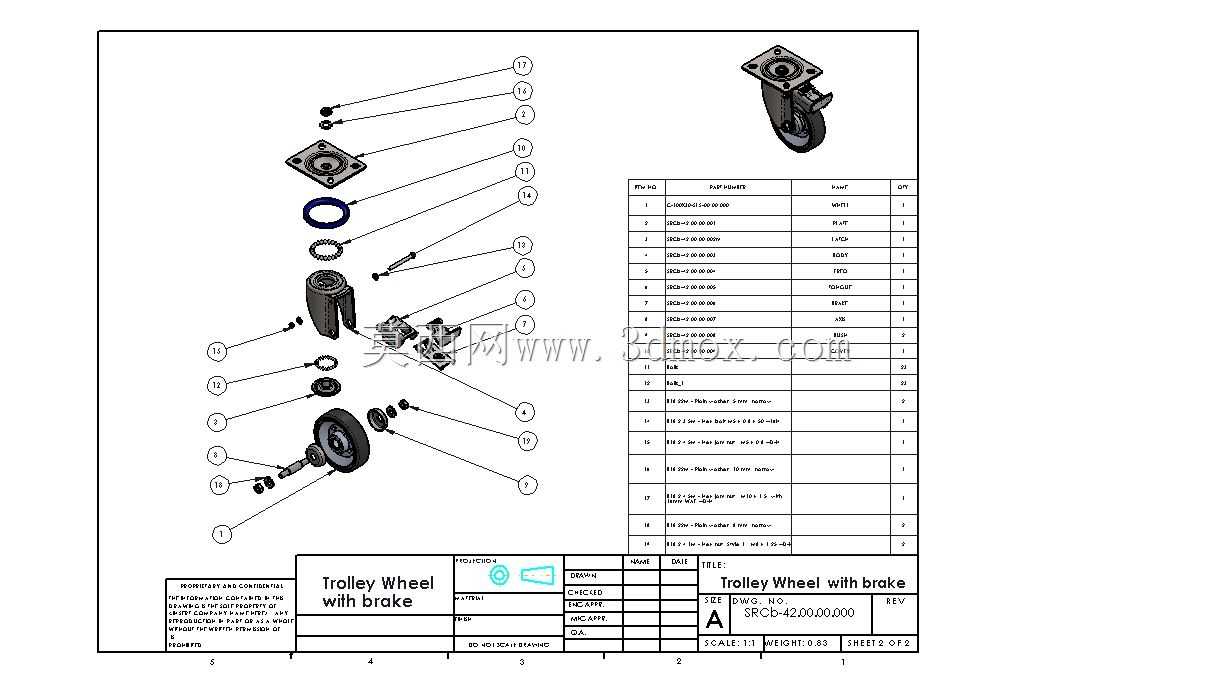

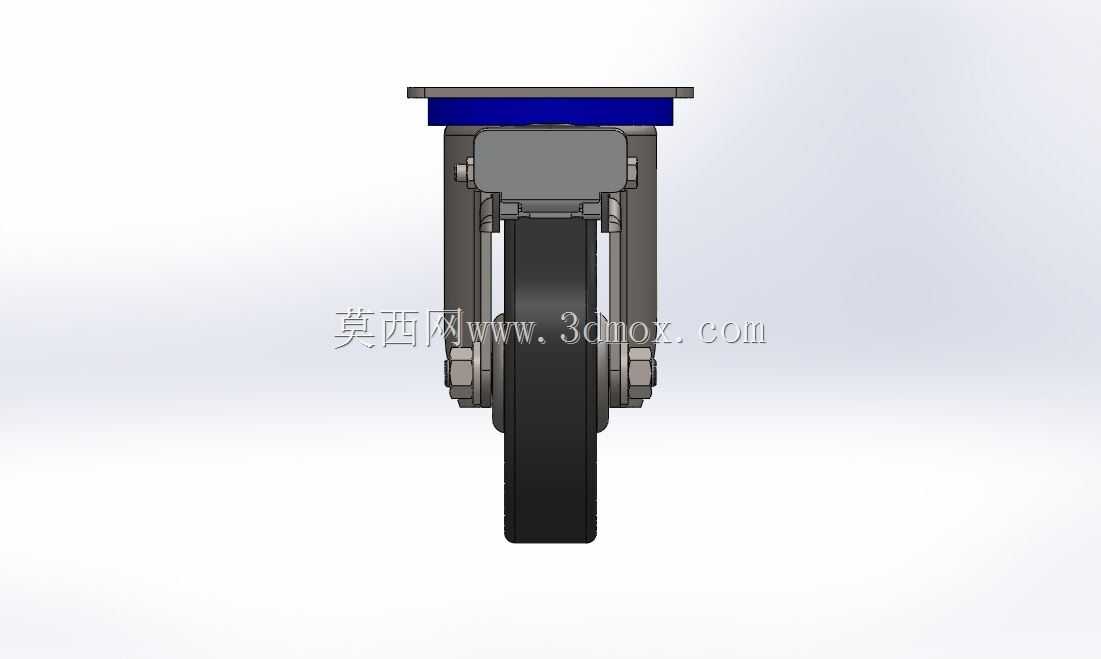

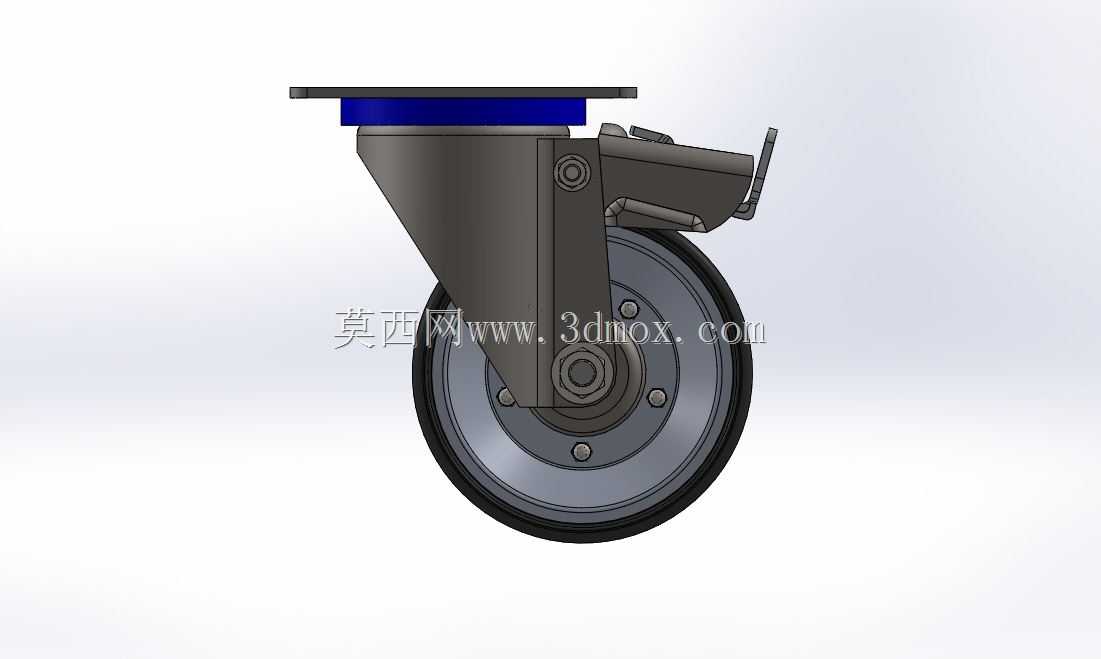

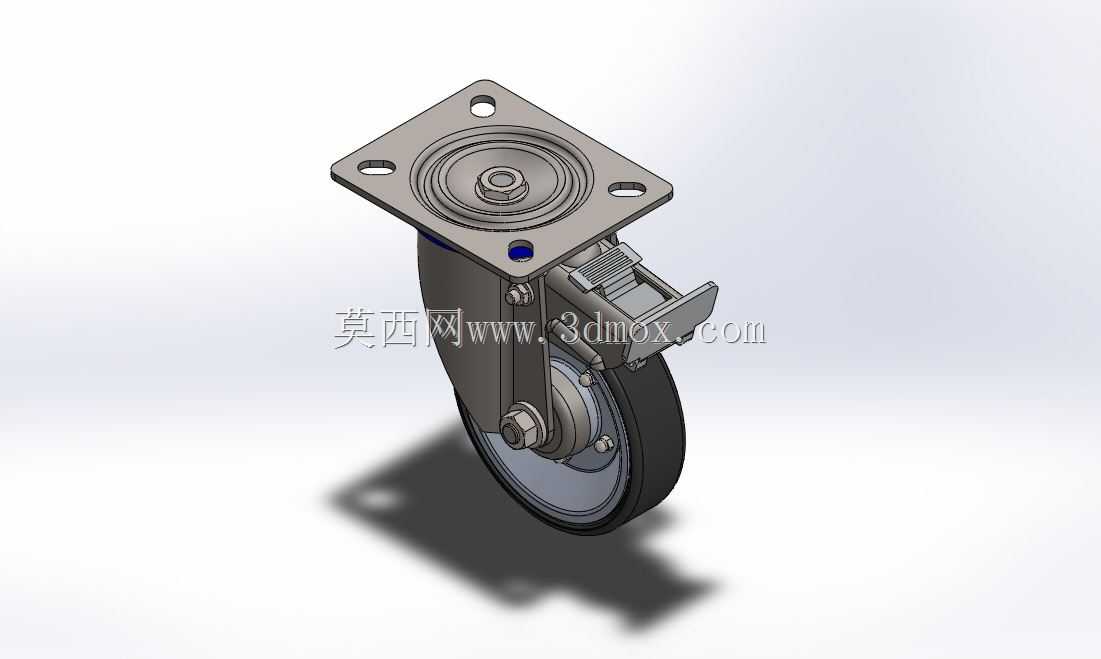

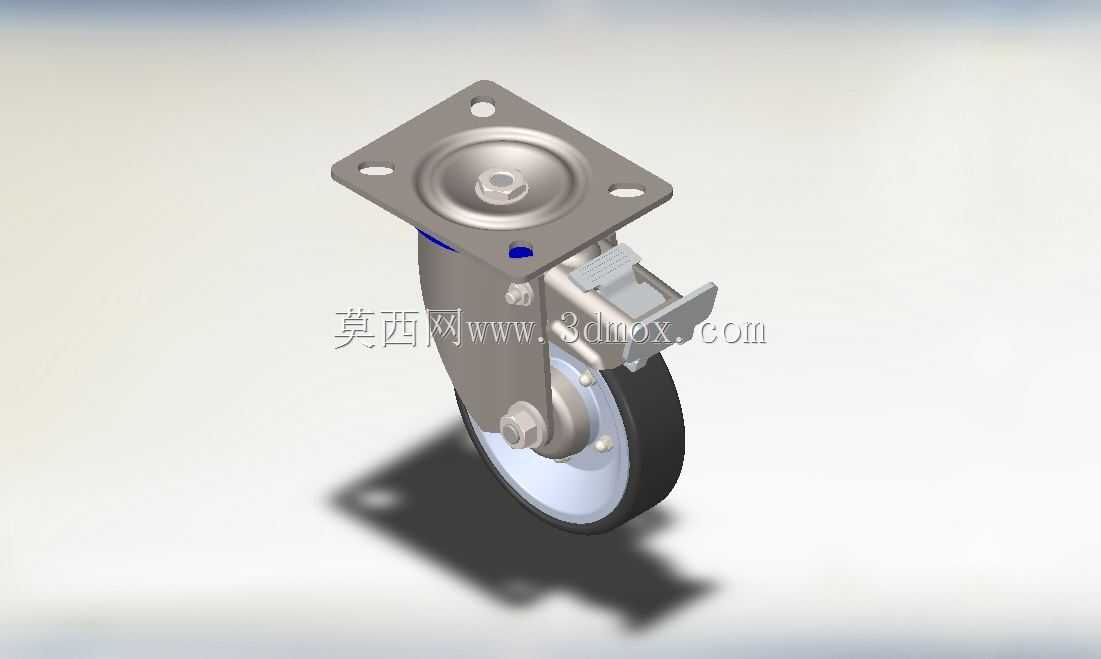

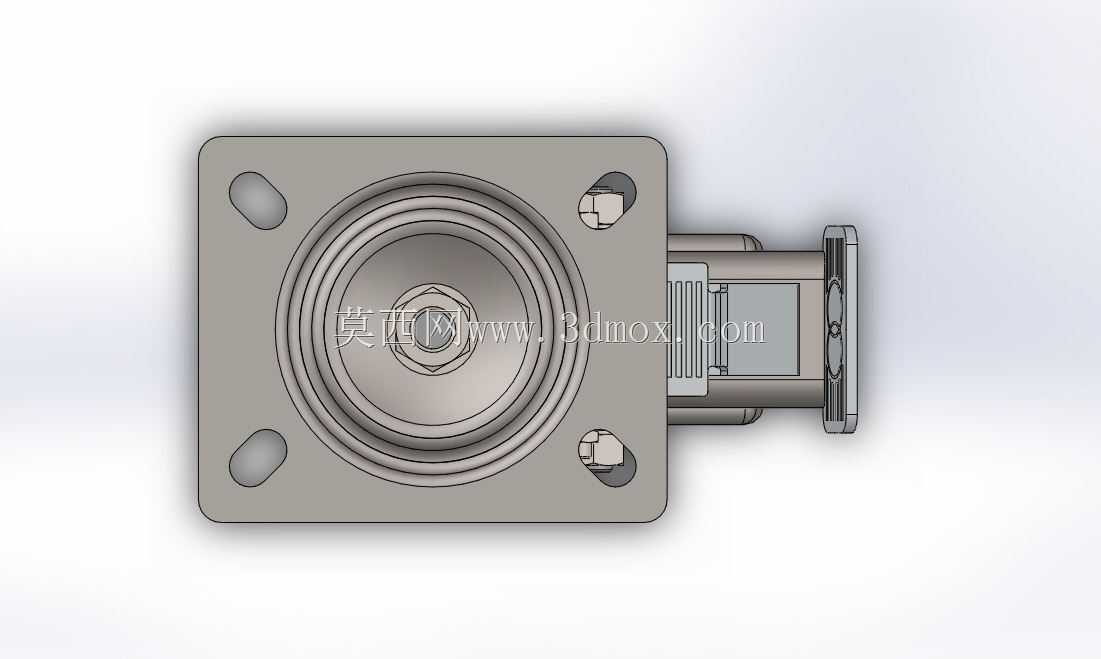

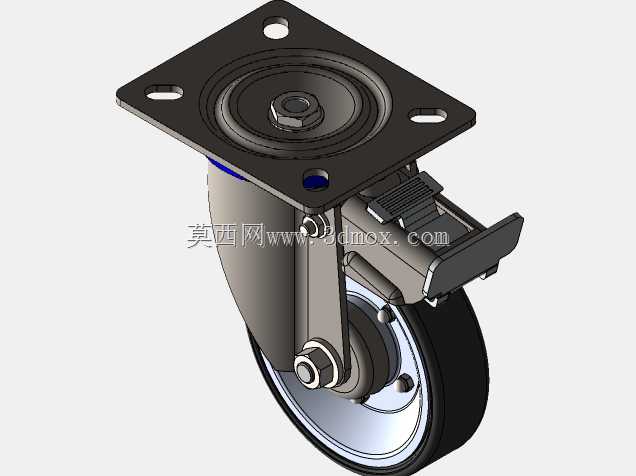

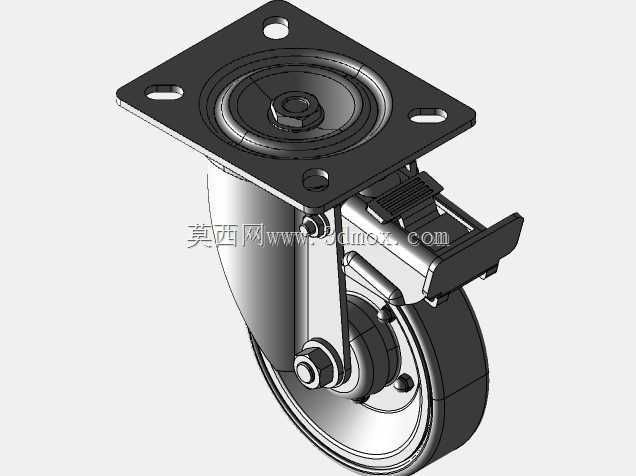

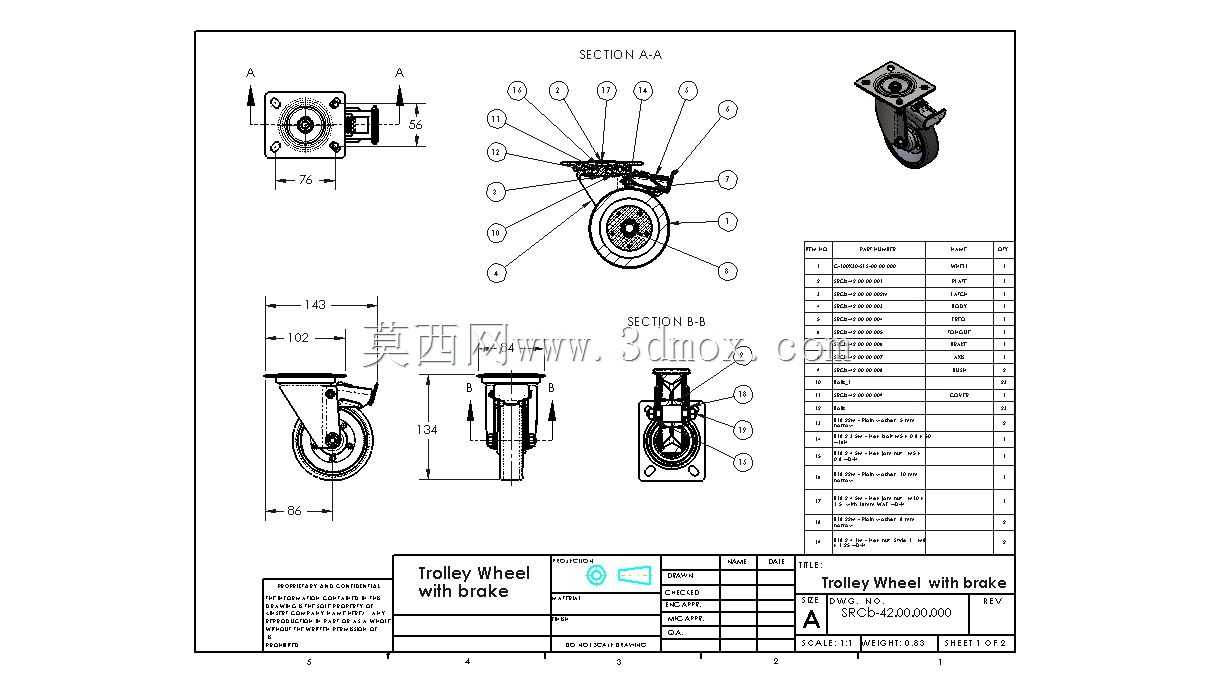

这款带制动的万向脚轮，主要面向工业场景下的中小型移动设备配套使用，常见于车间周转小车、轻型移动工作台、小型仓储货架、可移动设备机架的行走支撑场景，能够在平整的环氧地坪、水泥地面、硬化地砖路面上顺畅移动，同时兼顾静止状态下的位置锁定需求，避免设备受外力出现意外滑移。从结构设计来看，顶部采用方形法兰安装板，四个角预留沉头安装孔，安装时可直接通过螺栓与设备底部的安装面贴合固定，安装板与轮架之间采用推力轴承配合中心转轴的结构，能够实现360度水平方向自由回转，转向过程中阻力均匀，不会出现卡滞、偏摆的问题，适配日常使用中频繁转向的移动需求。轮体部分采用硬橡胶材质轮面搭配金属轮毂，轮面硬度适中，既能够保证滚动过程中的低阻力特性，又可以避免过硬材质对地面造成划伤，同时具备一定的减震效果，在经过地面微小接缝、细小凸起时不会产生过大的颠簸冲击，轮毂与轮架之间采用滚动轴承配合轮轴的连接结构，滚动摩擦系数低，长期使用磨损量小，维护成本低。侧边集成的制动结构采用脚踏式触发设计，不需要额外借助工具，操作人员用脚踩下制动拨片即可同时锁定轮体转动与支架转向两个自由度，踩下后整个脚轮完全处于锁止状态，即使设备受到一定的水平推力也不会出现移动或者转向，解锁时只需要向上拨动拨片即可恢复正常行走与转向功能，操作便捷，符合工业场景下的操作习惯。设计过程中重点考虑了安装边界的适配性，顶部安装板的孔位间距符合通用工业脚轮的安装尺寸规范，不需要对现有设备的安装面做额外改造即可直接替换同规格的普通脚轮，整体轮架采用加厚钢板冲压成型后做表面防锈处理，焊接部位做满焊加固，能够承受额定范围内的垂直载荷，不会出现轮架变形、焊缝开裂的问题。轮体的回转半径经过优化，在安装到设备底部之后，转向过程中轮体不会与设备底部的结构件发生干涉，预留的安全间隙足够覆盖日常使用中的最大转向角度，同时制动结构的触发位置突出于轮架侧面，不会被设备底部的横梁、侧板遮挡，方便操作人员在设备外侧直接触发制动，不需要探身到设备下方操作，降低操作难度。
