多通道人行速通摆闸结构设计方案

这款速通摆闸的结构设计，核心围绕高频次人行通行场景的管控需求展开，日常落地场景覆盖企业园区出入口、高校宿舍与教学楼通道、商业综合体动线节点、机场高铁站安检后通行区、体育场馆观赛出入口等所有需要对进出人员做权限校验、流向管控的公共区域，核心作用是在保障通行效率的前提下，完成人员通行权限核验、非法闯闸拦截、通行流量统计的功能，替代传统人工核验岗的重复性工作，同时规避人工管控的疏漏问题。

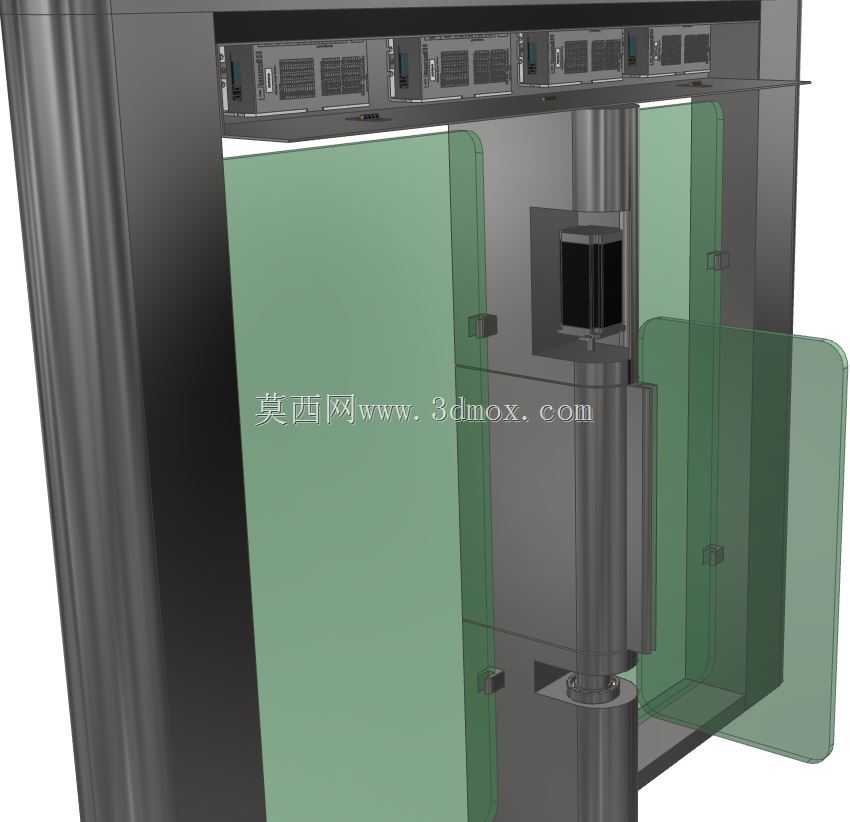

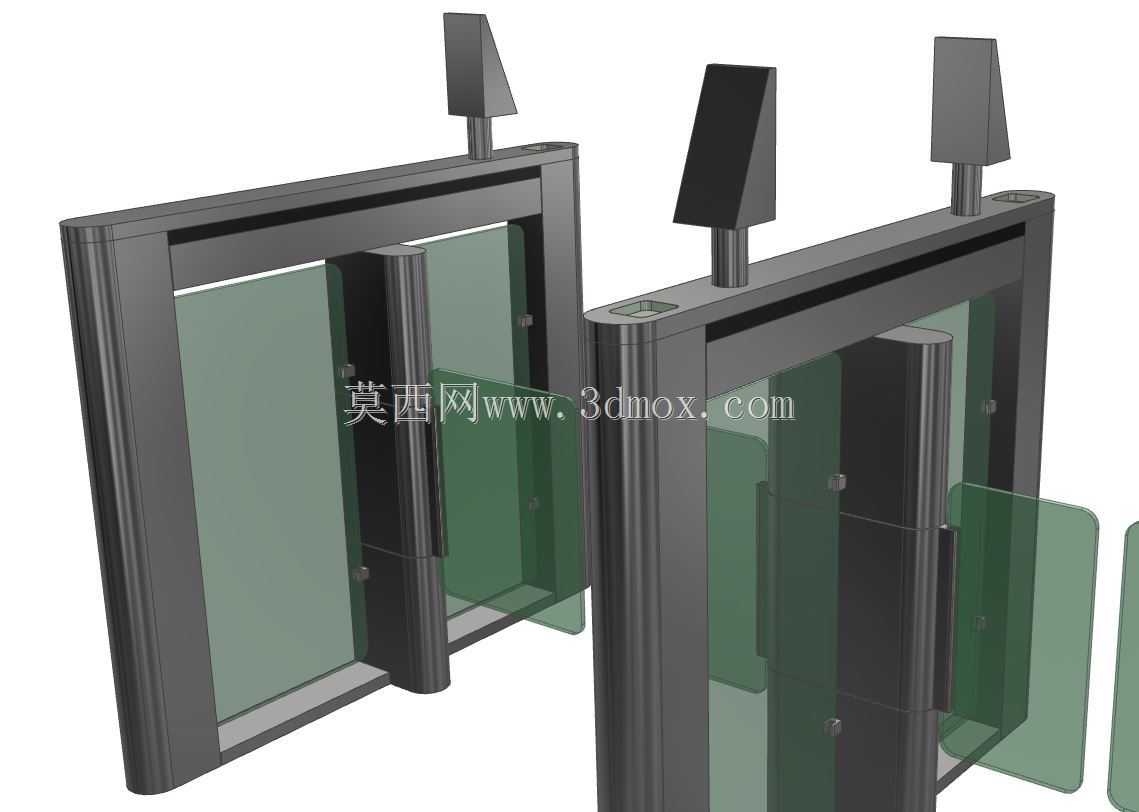

从功能特性来看，摆闸的门翼采用钢化玻璃夹胶材质，摆动执行结构内置在两侧立式机箱内部，门翼开合行程做了限位优化，正常授权通行时门翼打开速度控制在0.3-0.5秒区间，既不会因为开合过快造成夹碰风险，也不会因为速度过慢拖慢通行节奏，单通道每分钟稳定通行效率可达35-40人，完全匹配早高峰、散场等大流量时段的通行需求。设备顶部预留了标准安装位，可以直接适配刷卡读卡器、人脸识别模组、二维码扫描头、指纹识别模块等不同的权限核验终端，不需要额外对机箱做开孔改造，适配不同场景的核验需求。机箱侧面做了红外对射传感器的预埋点位，从入口到出口方向排布6对检测点，能够精准识别通行人员的位置、行进方向，既可以防止人员尾随闯闸，也能在门翼摆动过程中检测到门翼范围内有滞留人员时立刻停止关门动作，避免夹伤事故。

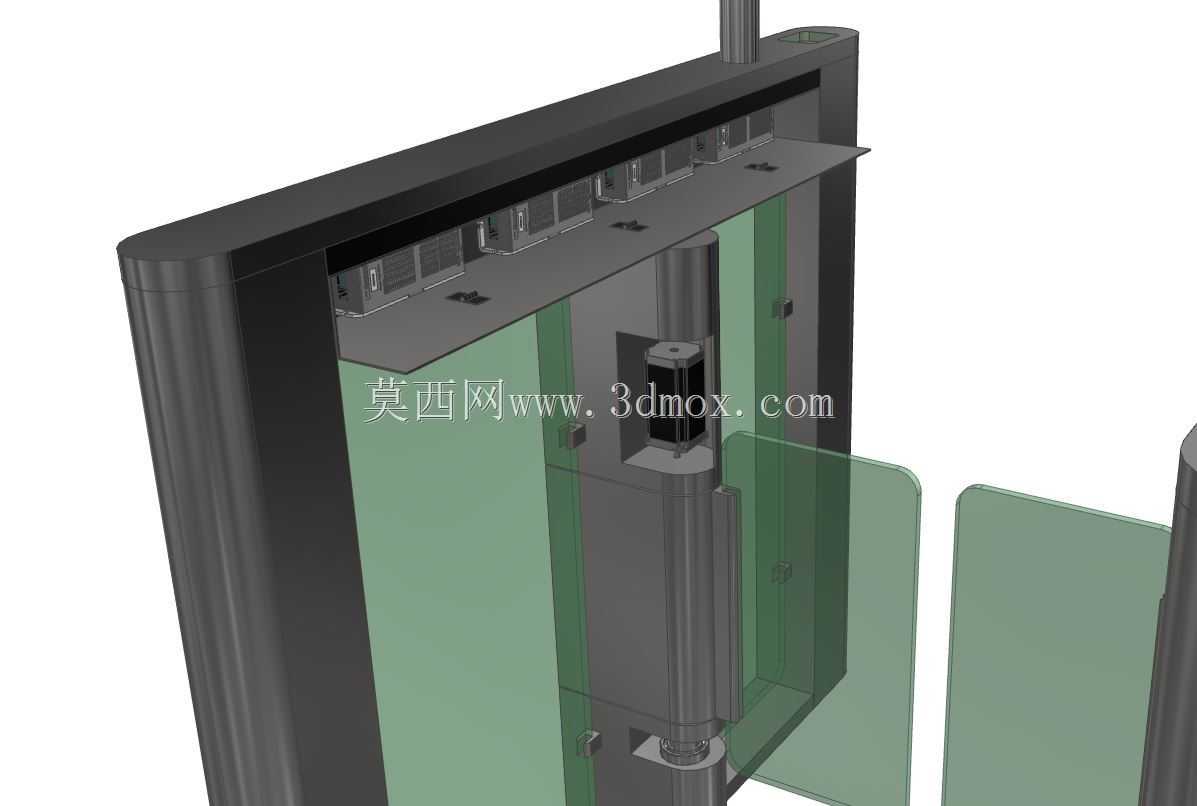

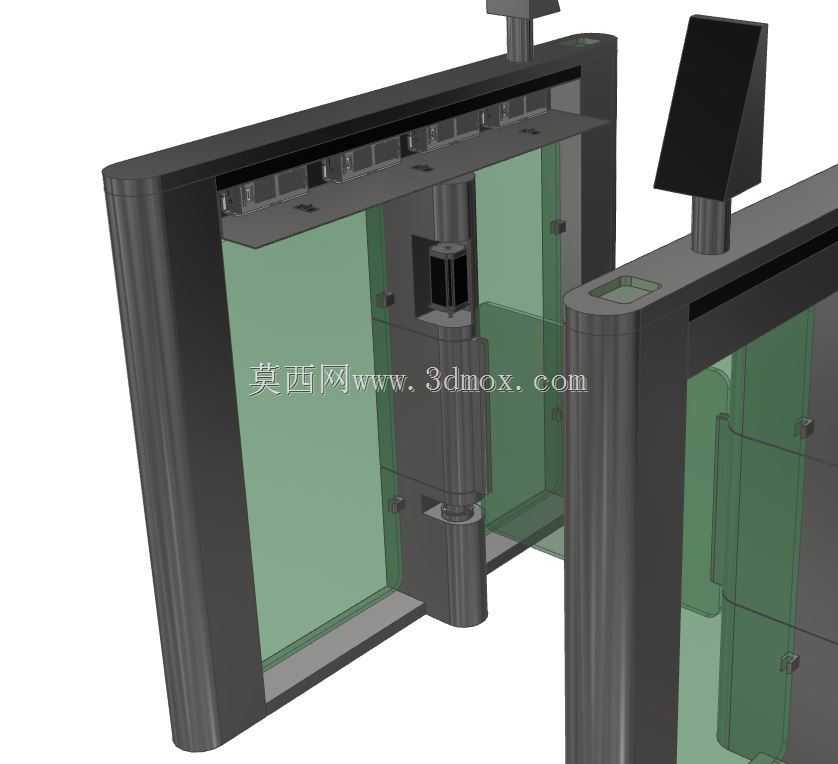

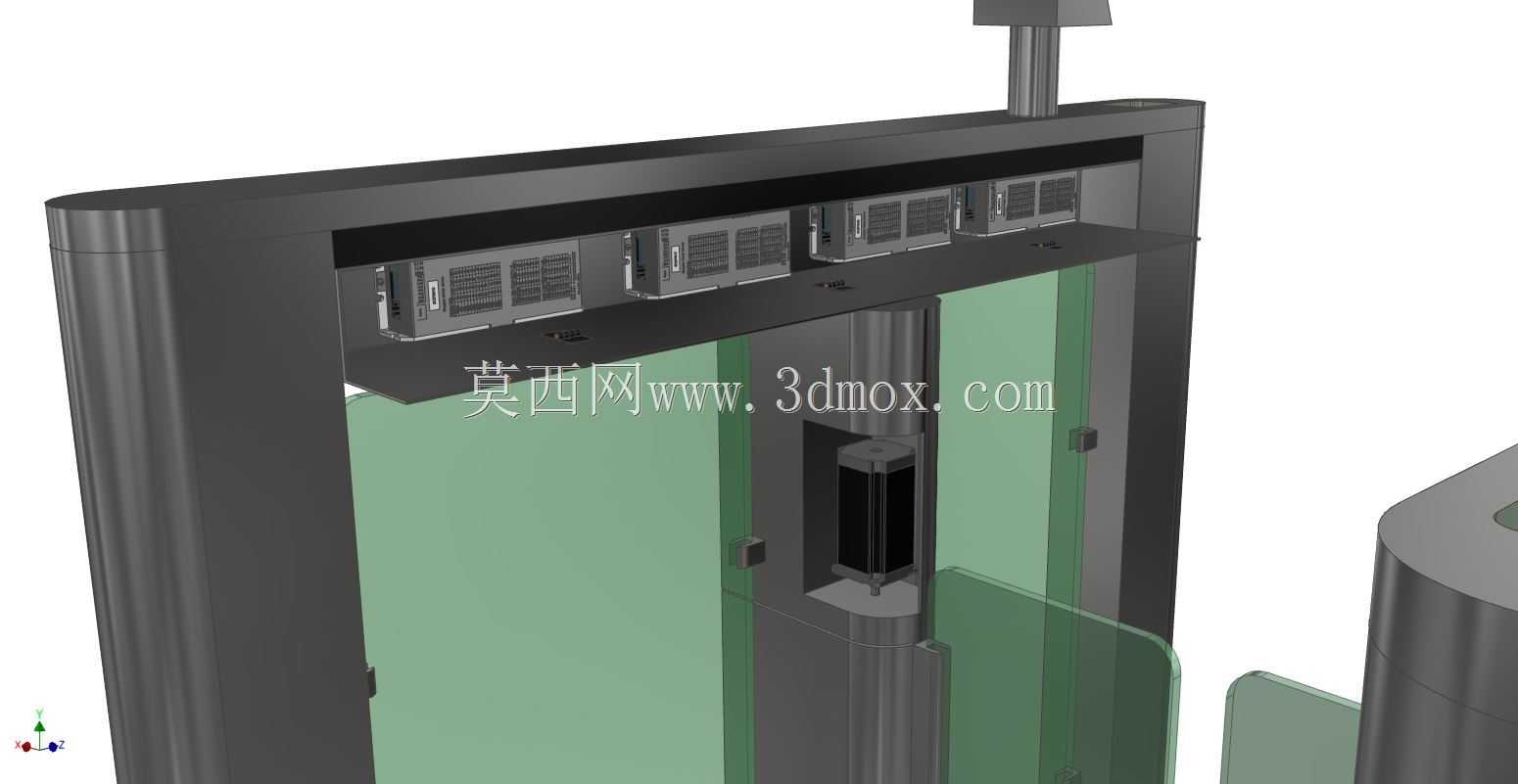

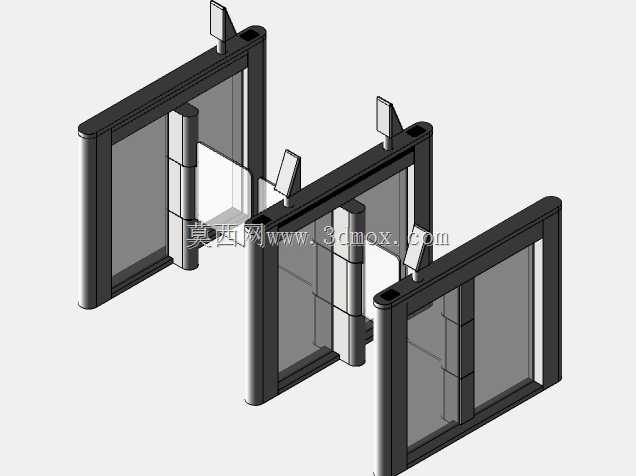

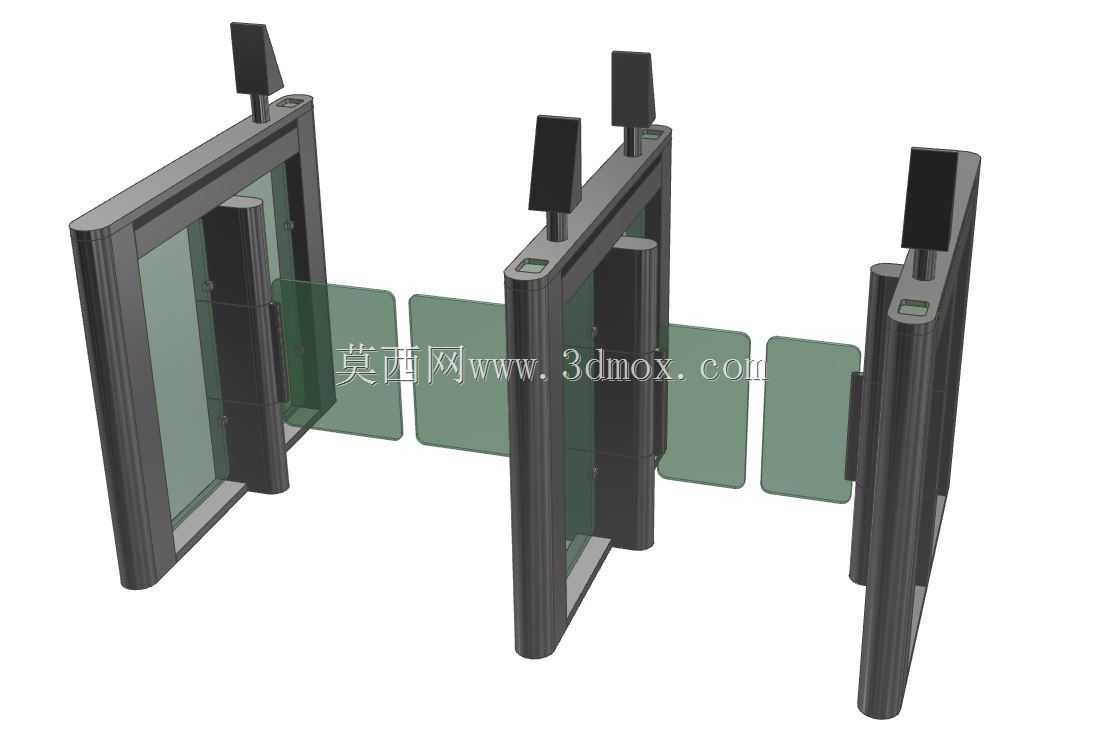

设计思路上，整体采用模块化拼接逻辑，单组机箱为独立单元，可根据现场通道宽度需求灵活组合单通道、双通道甚至多通道的排布形式，不需要重新设计主体结构。机箱主体采用1.5mm厚冷轧钢板折弯焊接成型，表面做静电喷塑处理，兼顾户外使用的防腐蚀需求和室内场景的美观度，门翼与摆动轴的连接位置做了快拆结构设计，后期如果门翼出现刮损需要更换，不需要拆解整个机箱内部结构，只需要拆卸侧面的固定盖板即可完成更换，大幅降低后期运维的难度。机箱内部预留了足够的走线空间，强弱电走线做了分隔槽设计，避免控制线路与动力线路之间产生信号干扰，保障传感器和识别终端的运行稳定性。

安装边界方面，单组立式机箱的外形尺寸控制在长1200mm、宽180mm、高1000mm的区间，门翼完全收回机箱后，单通道的净通行宽度可达600mm，既满足日常行人携带随身行李、背包的通行需求，也可以在紧急情况时将门翼完全打开，形成900mm以上的应急疏散通道，符合消防验收的相关要求。安装时需要提前在地面做100mm厚的混凝土硬化层，通过膨胀螺栓将机箱底座与地面固定，相邻两组机箱的安装同轴度误差需要控制在2mm以内，避免门翼摆动时出现剐蹭机箱的问题，设备供电采用220V常规市电接入，控制信号可通过TCP/IP接口对接上层门禁管理系统，实现多设备的联网统一管控。
