法努克产品外观检测自动化设备

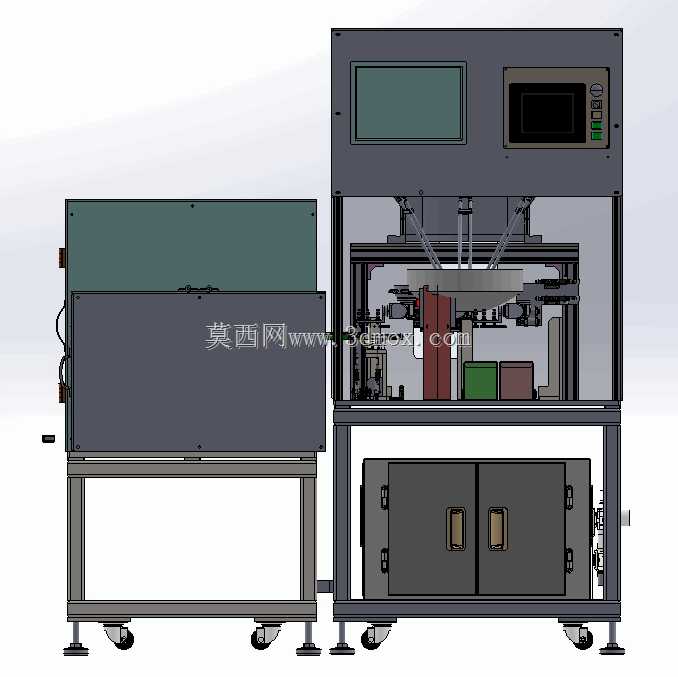

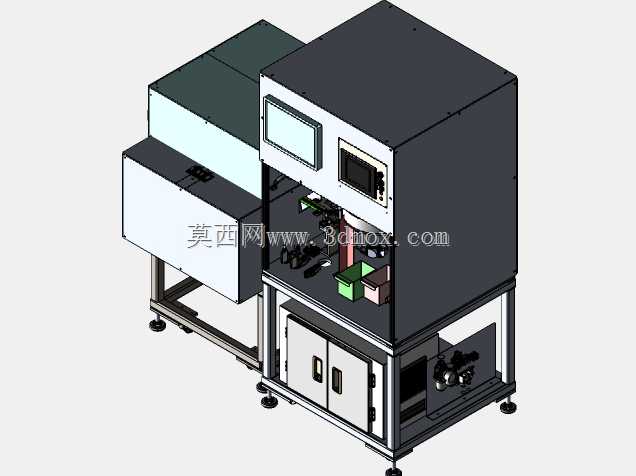

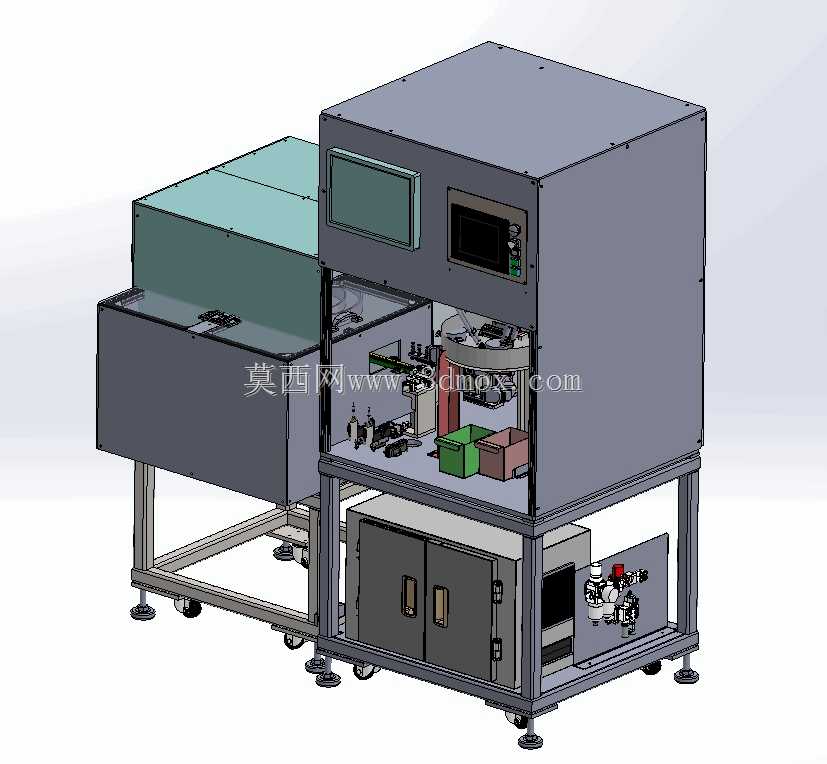

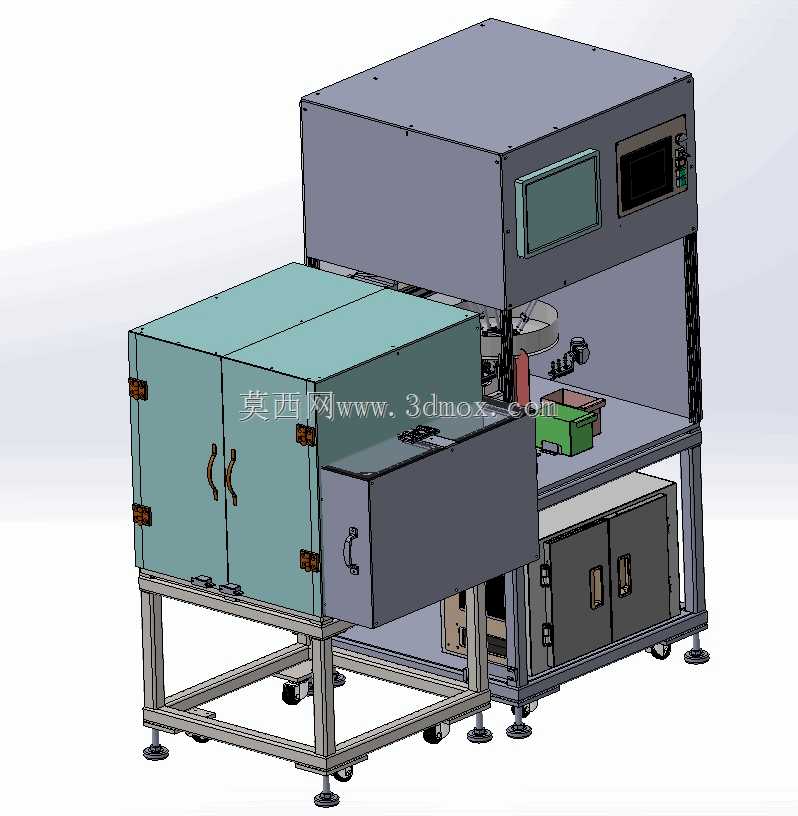

该设备主要面向3C电子、小型精密零部件生产环节的成品终检工序，适配产线末端批量工件的全检需求，可替代传统人工目检岗位，解决人工检测长时间作业疲劳导致的漏检、错判问题，稳定输出一致性的检测结果。设备整体采用分体式布局设计，左侧为延伸式上料接驳段，可直接对接前工序加工设备的出料端，也可适配人工批量上料的作业模式，接驳段底部配置可调脚轮与支撑脚杯，可根据现场对接高度调整水平度与安装高度，适配不同车间的地面平整度条件。右侧主机段采用方通焊接一体式机架，底部设置带锁万向脚轮与可调支撑脚，方便设备转线移动与安装固定，机架下部集成电气安装舱与气动元件安装区，预留充足的走线与元件维护空间，电气舱采用双开门结构，日常检修时无需拆解设备主体外壳即可完成元件更换与线路排查。主机上部为封闭作业腔体，正面嵌装触控显示屏与操作按钮面板，作业腔体内部集成多工位旋转检测台、视觉检测模组、不良品分拣通道与合格品收料盒，工件从上料段进入后，由定位机构精准移送至旋转台工位，旋转台带动工件依次经过各检测点位，完成多面外观缺陷、尺寸偏差的检测判定，检测完成后根据结果自动分流至对应料盒，全程无需人工干预。设计过程中优先考虑作业防护需求，作业腔体采用半封闭钣金外壳，可阻挡检测过程中的杂光干扰，同时避免人员误触内部运动机构，上料段与主机段的衔接处设置安全光栅，触发时设备自动暂停运行，保障作业安全。设备的安装边界需预留左侧上料段1.2米的接驳操作空间，右侧预留0.8米的维护开门空间，背部预留0.6米的走线与散热空间，整体占地尺寸适配多数中小型生产车间的工位排布需求，机架的承重设计满足长时间连续运行的稳定性要求，运动部件均选用标准模块化组件，降低后期维护的备件更换成本。
