双工位卷材翻转输送作业设备结构

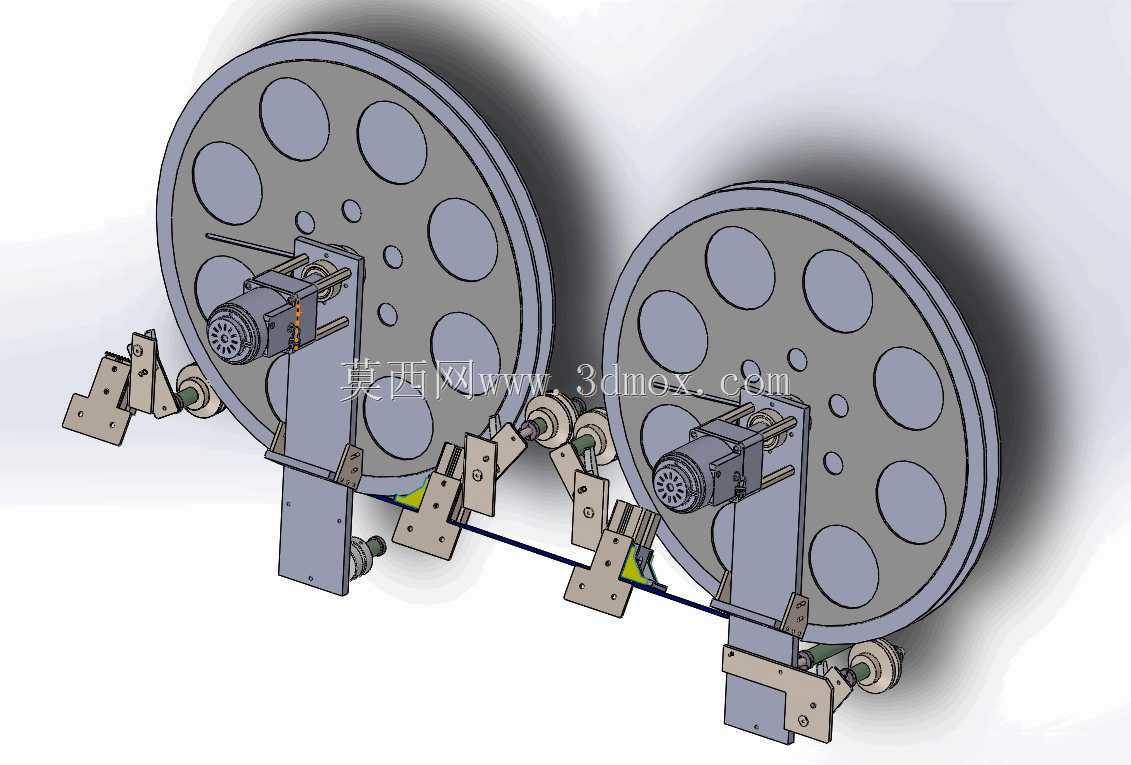

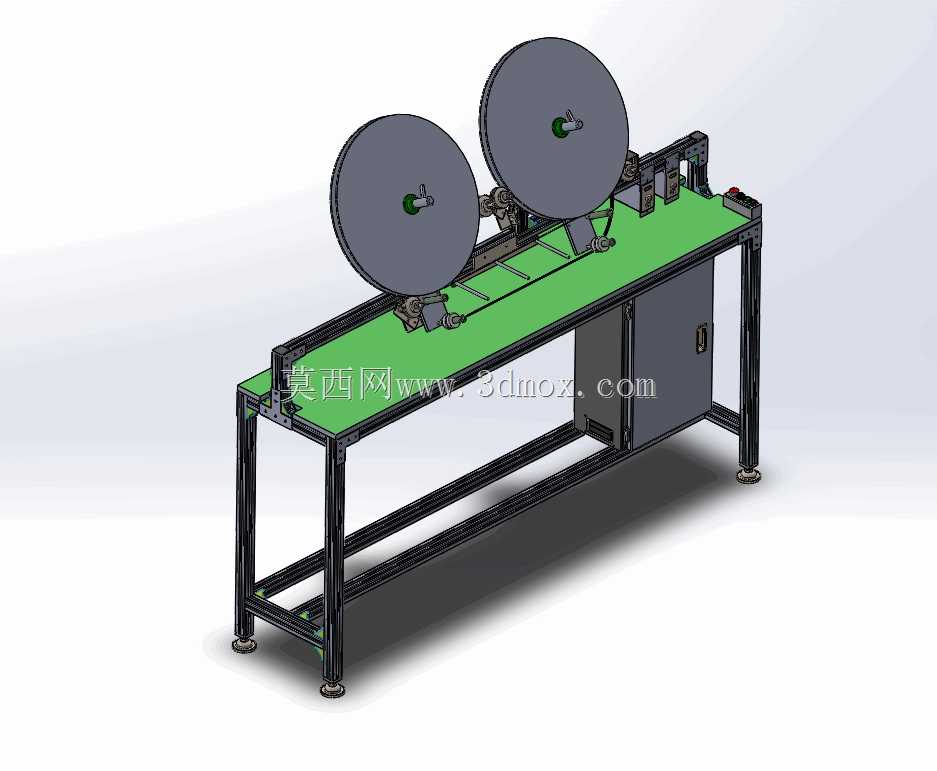

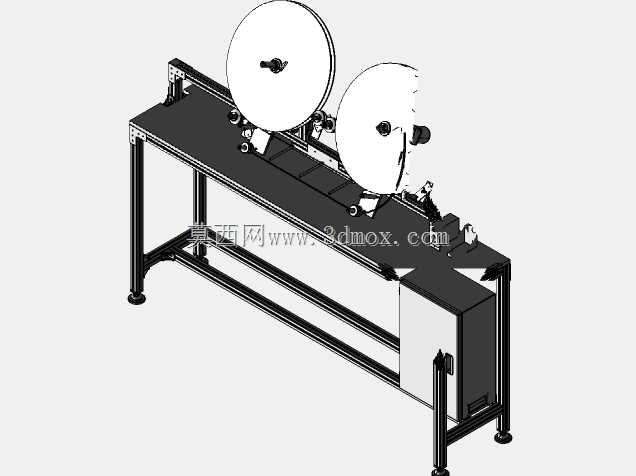

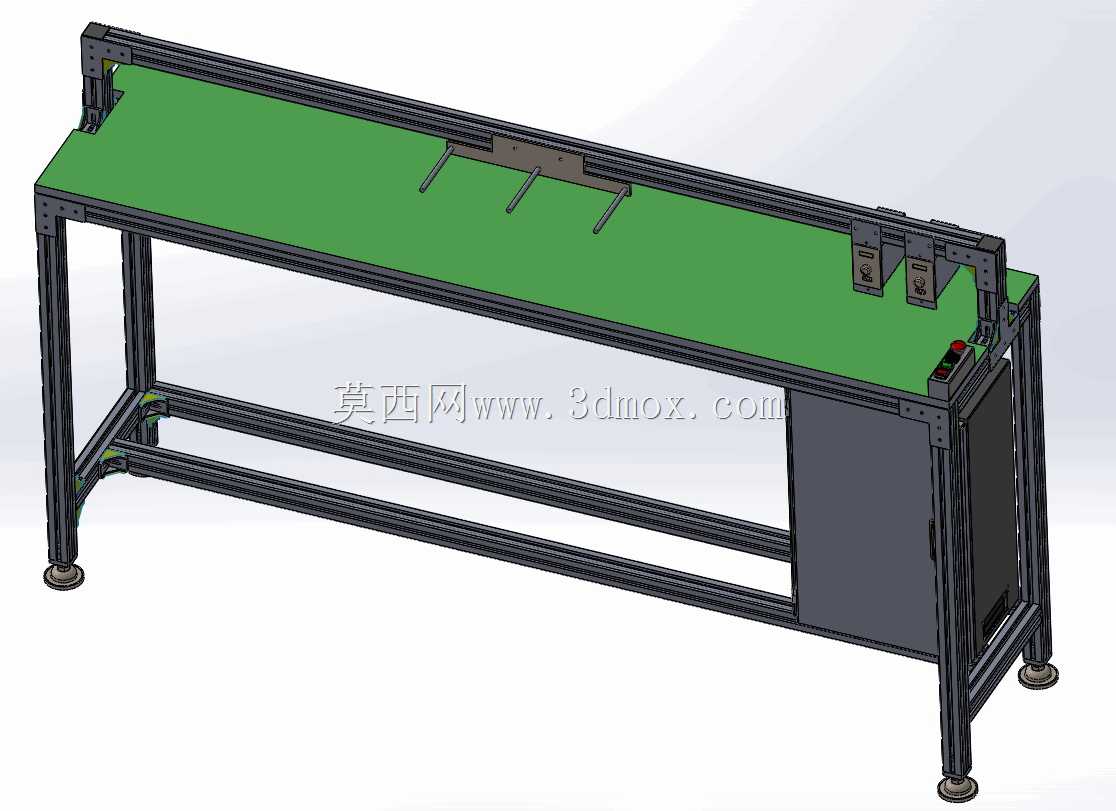

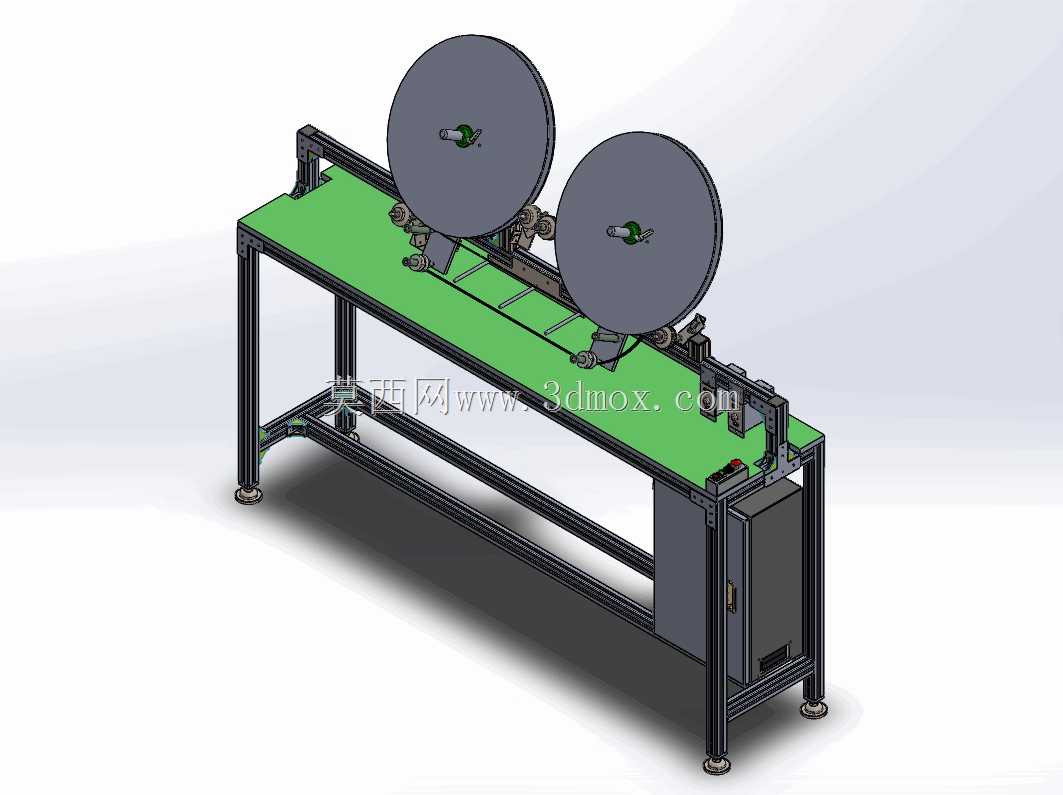

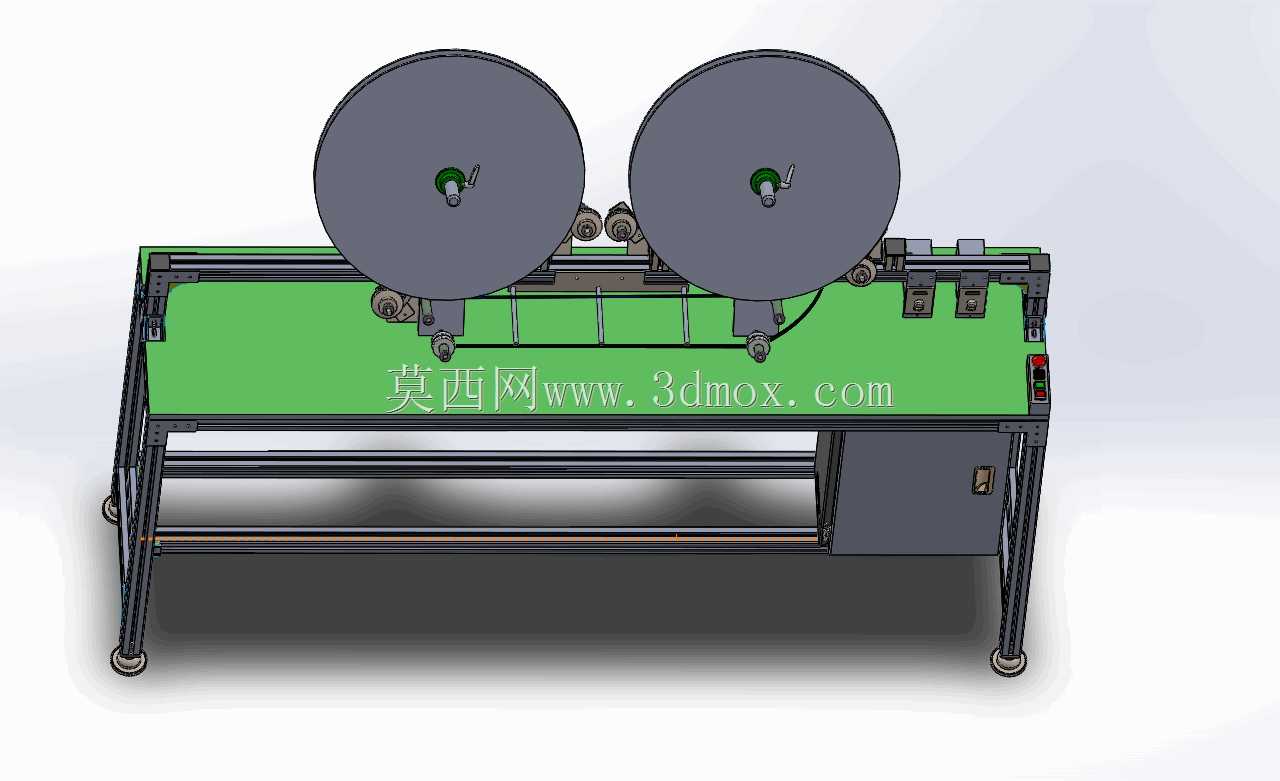

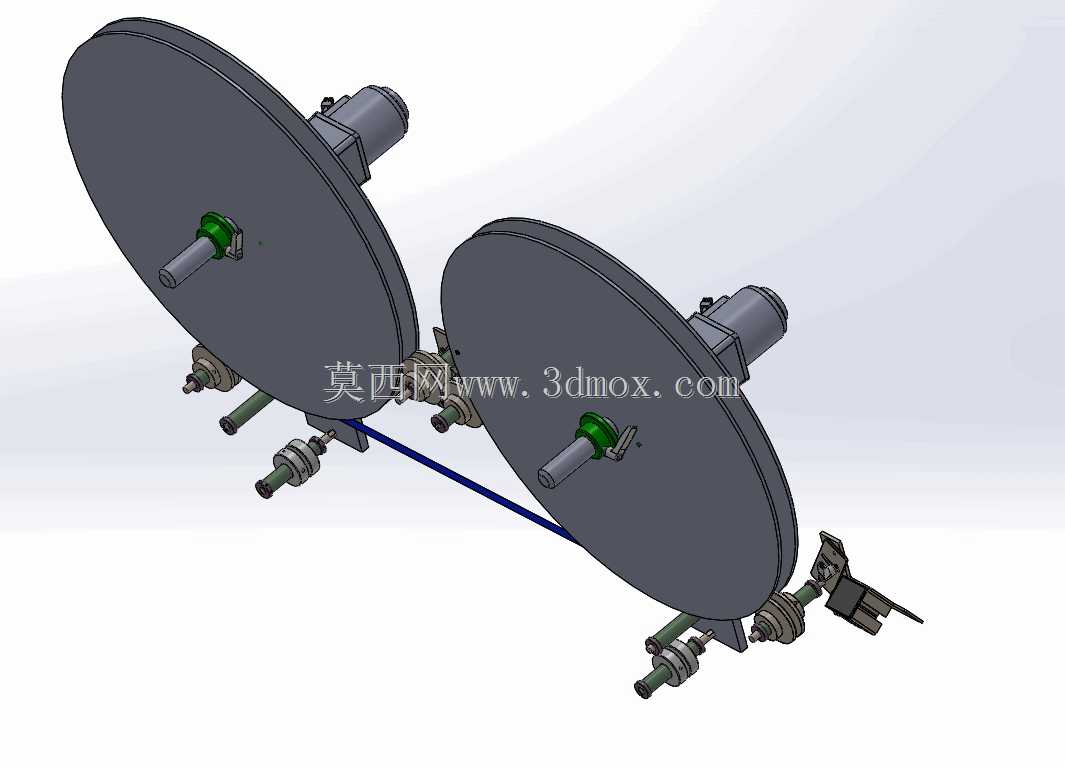

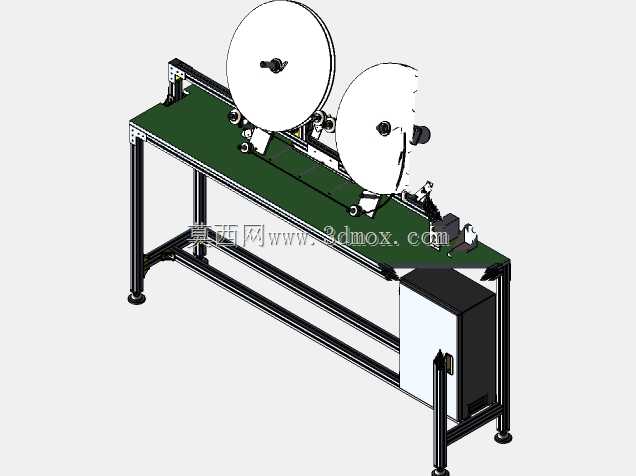

这款设备主要面向卷材加工产线的上下料衔接工位，常见于薄膜、带材、纸卷类物料的生产流转环节，解决大重量卷材在不同工序间转向、换位时人工搬运难度大、对位精度差的问题。设备整体采用铝型材搭建主体机架，底部配置可调脚杯，可适配车间地面不平整的安装场景，安装时需预留机架周边至少600mm的操作维护空间，机架总长度约2.2米，宽度约0.8米，工作台面高度约0.9米，符合产线操作人员站立作业的人机工程高度要求。台面采用绿色防静电贴面铺设，避免带材输送过程中产生静电损伤物料表面，台面上布置两组独立的料卷承载翻转工位，每个工位配套大直径承料盘，承料盘下方设置翻转驱动与定位机构，可根据产线节拍需求完成料卷的180度换向动作，两个工位可独立运行也可联动配合，适配不同规格料卷的上下料节奏。设备侧下方集成电气控制柜体，柜体采用封闭式钣金结构，可将驱动元件、控制线路整合收纳，避免车间粉尘、切削液侵入造成元件故障，柜体预留检修门，方便日常维护时排查线路与元件状态。设计过程中优先考虑料卷承载的稳定性，承料盘与翻转机构的连接位置做了加强筋补强，可承载单卷重量不超过80kg的卷材，机架底部设置横向连接型材，提升整体框架的抗扭刚度，避免翻转动作过程中设备出现晃动偏移。承料盘的中心定位轴可根据料卷内孔尺寸做适配调整，适配不同内径的卷材装夹需求，台面上还布置有导向限位结构，可在料卷输送换位过程中限制物料偏移，保证料卷对位精度。设备的气路与线路均沿铝型材内腔布置，台面无外露管线，避免管线剐蹭物料或影响操作人员作业，翻转工位的动作行程做了硬限位与软限位双重保护，防止翻转超程造成设备碰撞损坏。在产线布局中，该设备可对接放卷机、收卷机或者裁切工位，作为中间衔接的换向缓冲单元，替代传统人工翻转料卷的作业方式，降低操作人员的劳动强度，同时减少人工搬运过程中料卷磕碰、物料污损的概率，提升卷材流转的作业效率。
