PCB设备防护外壳结构设计

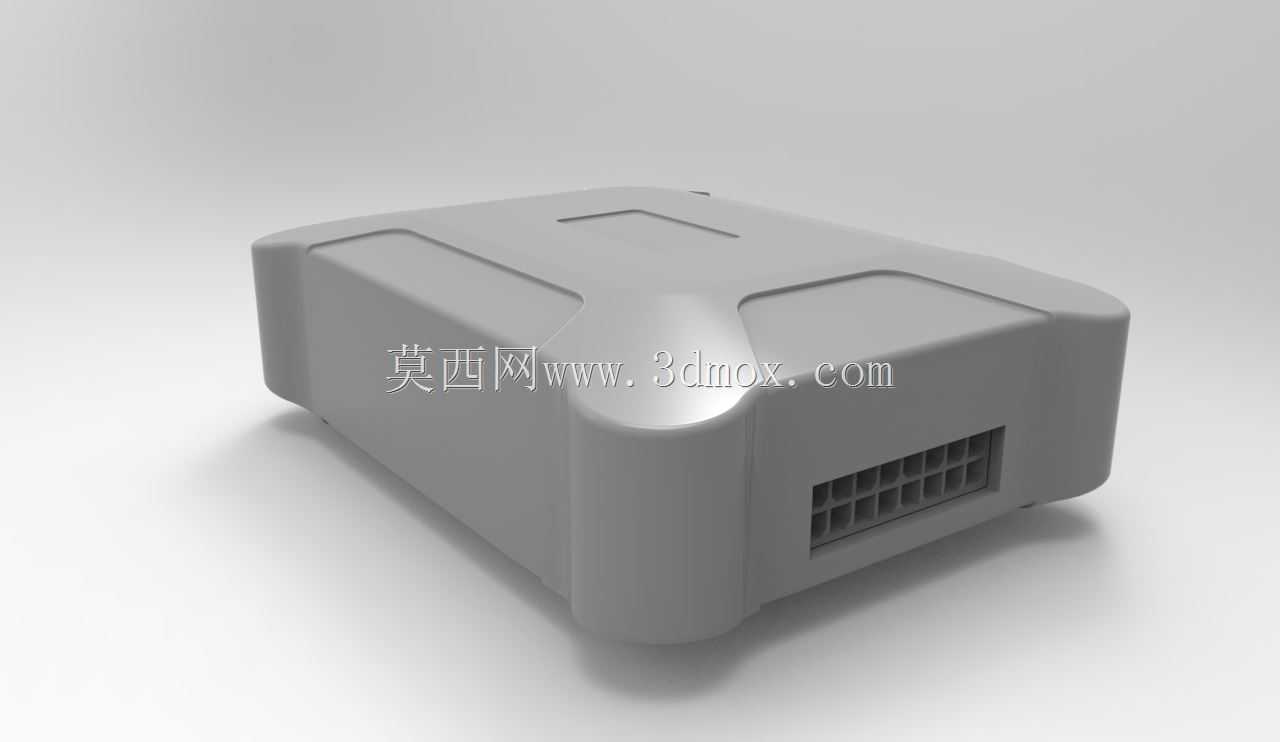

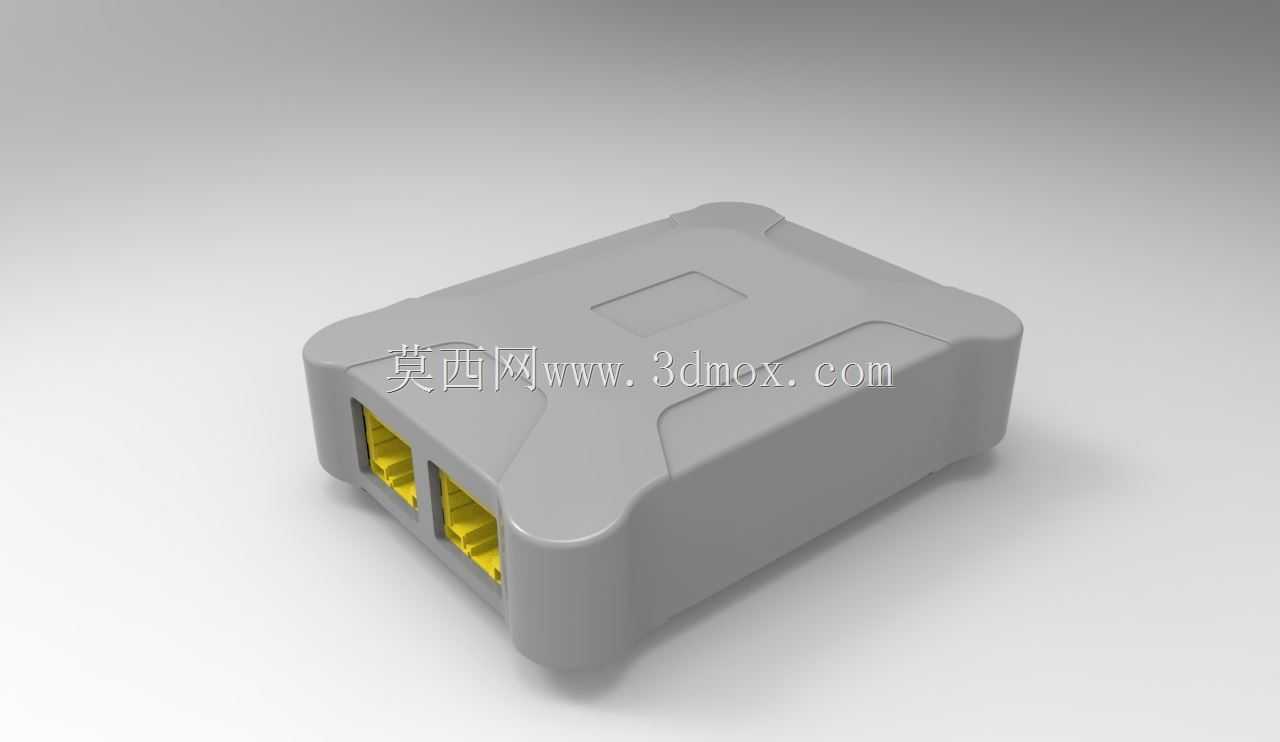

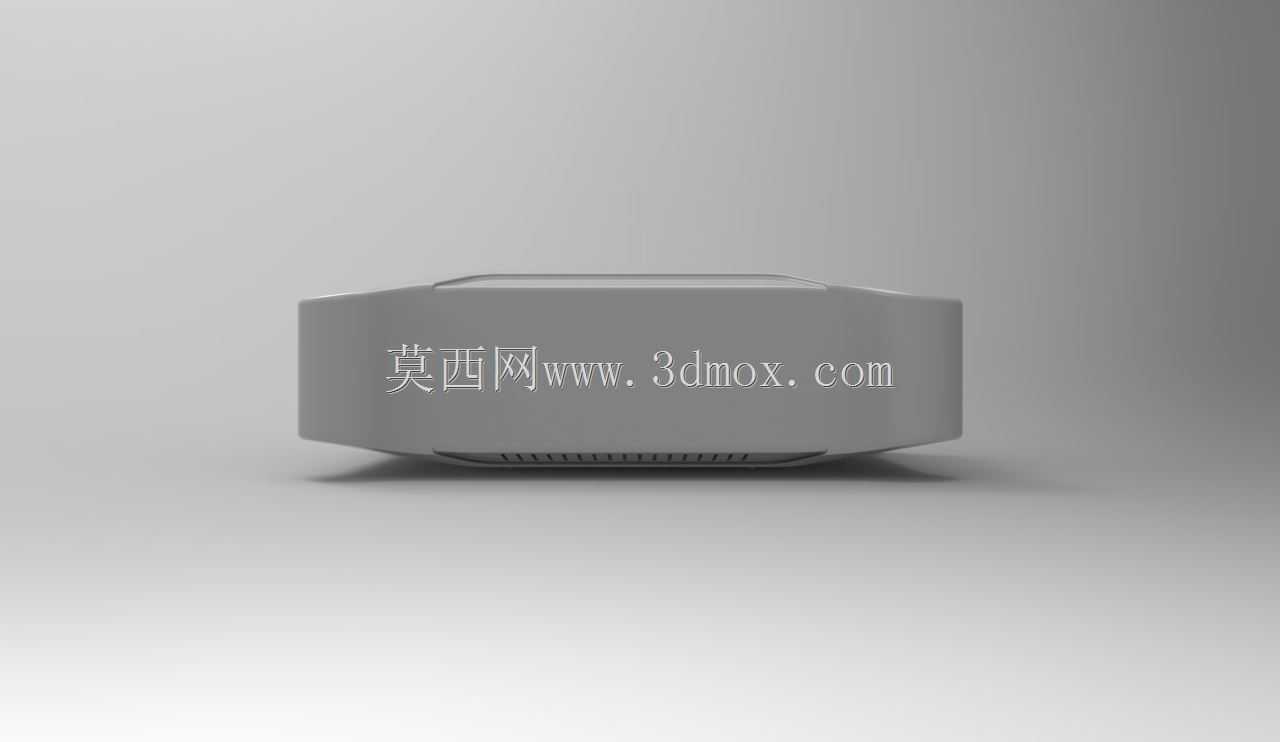

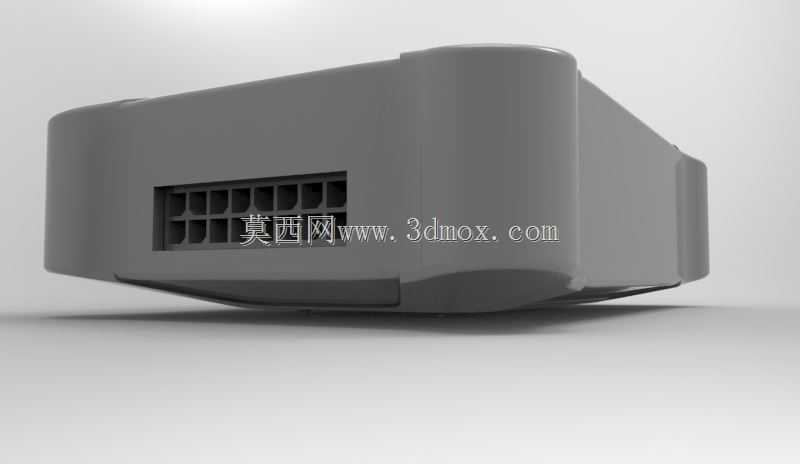

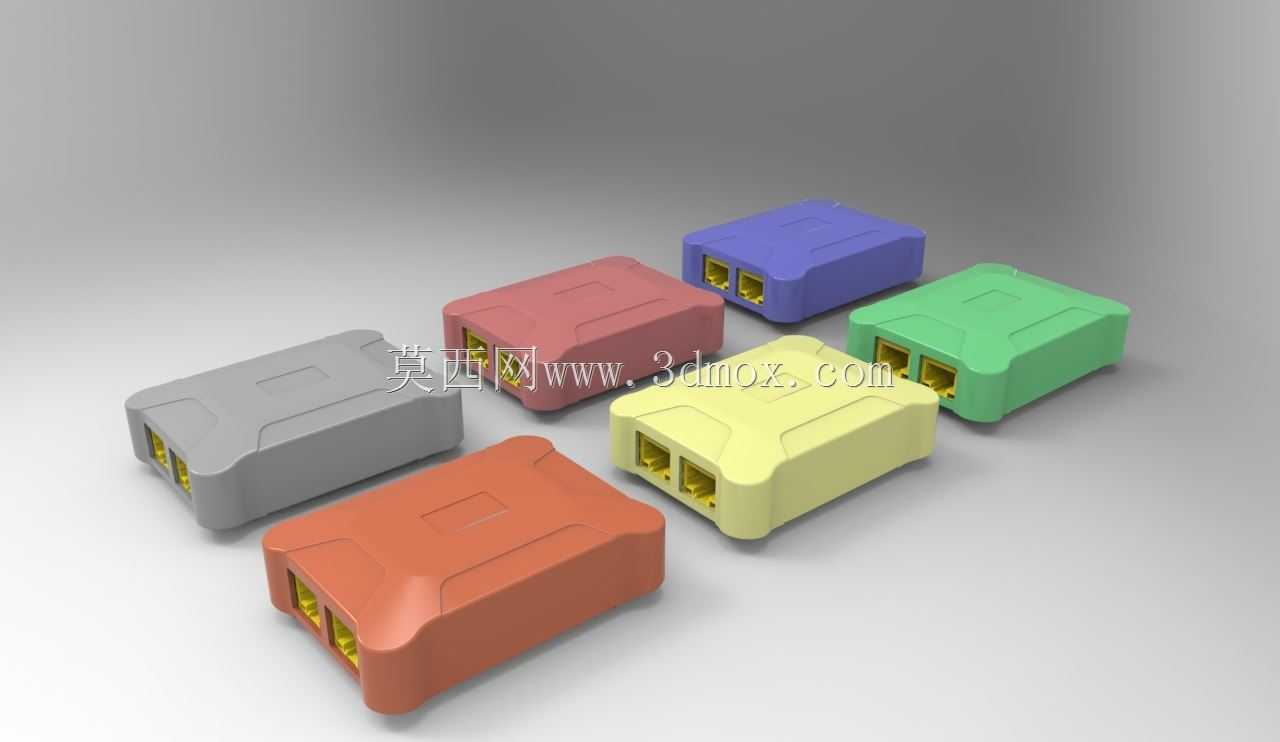

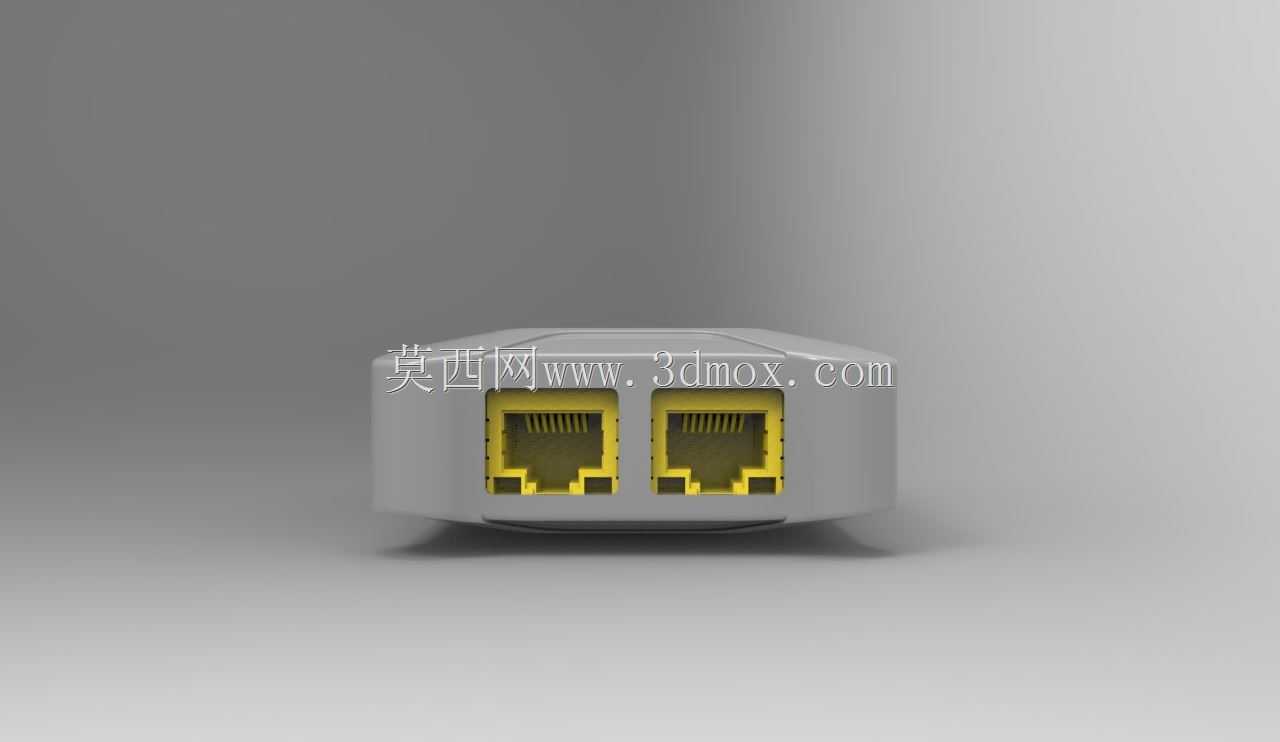

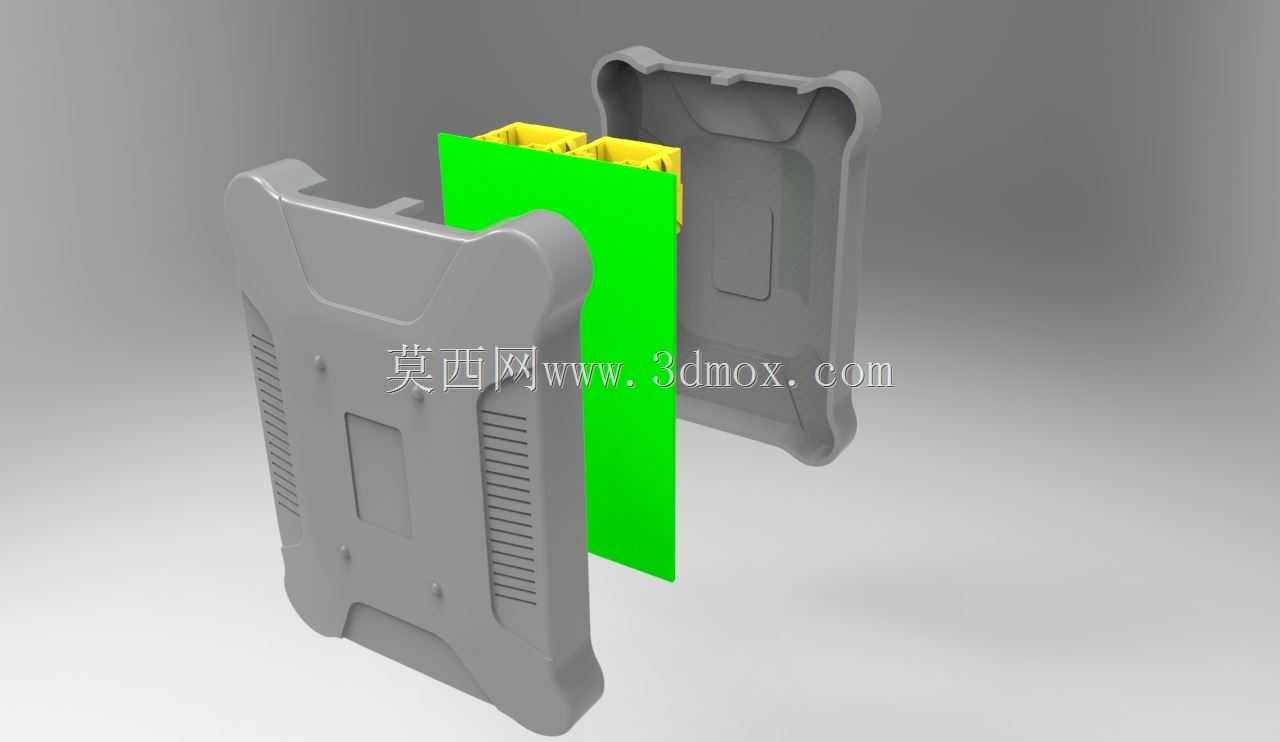

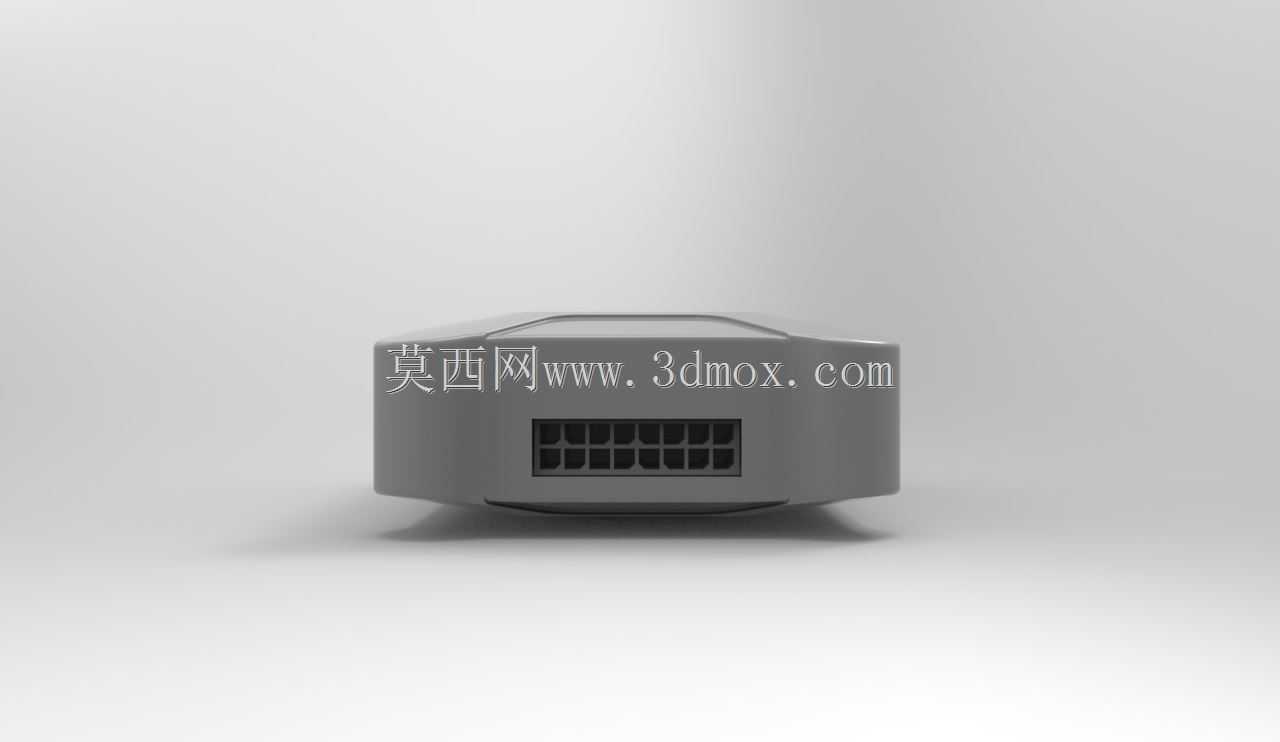

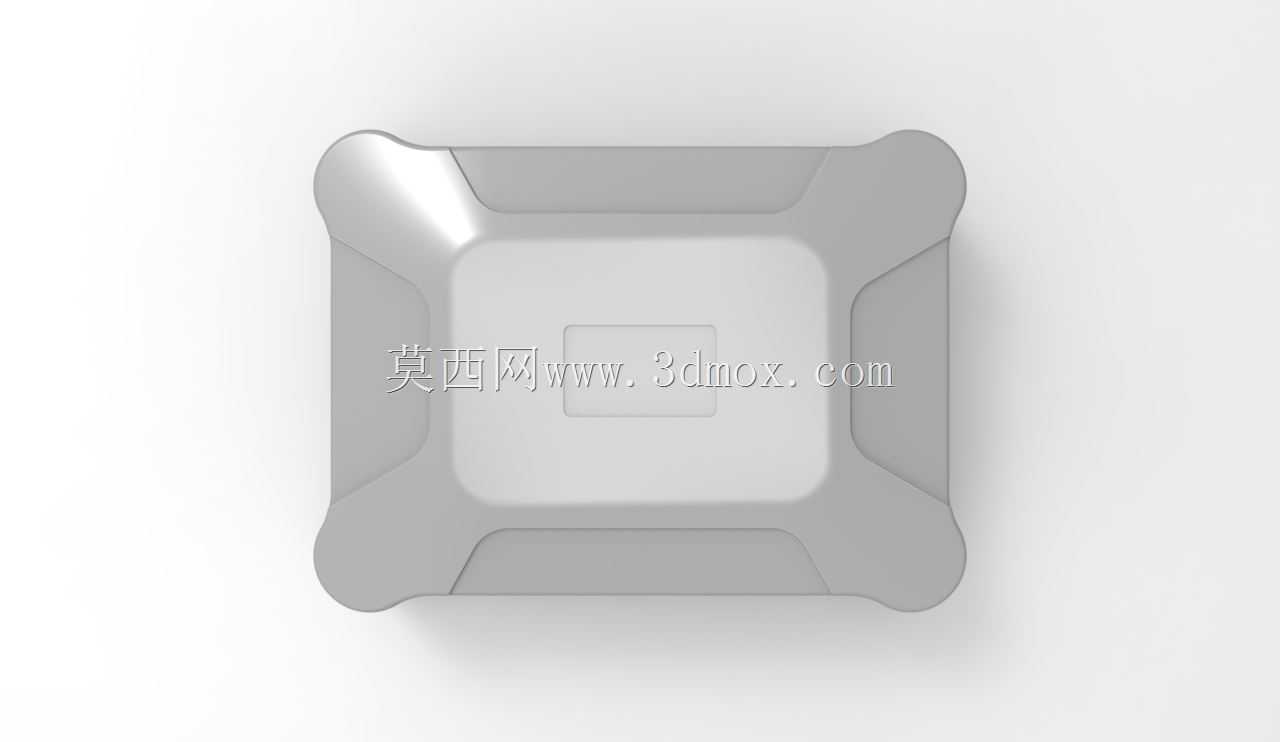

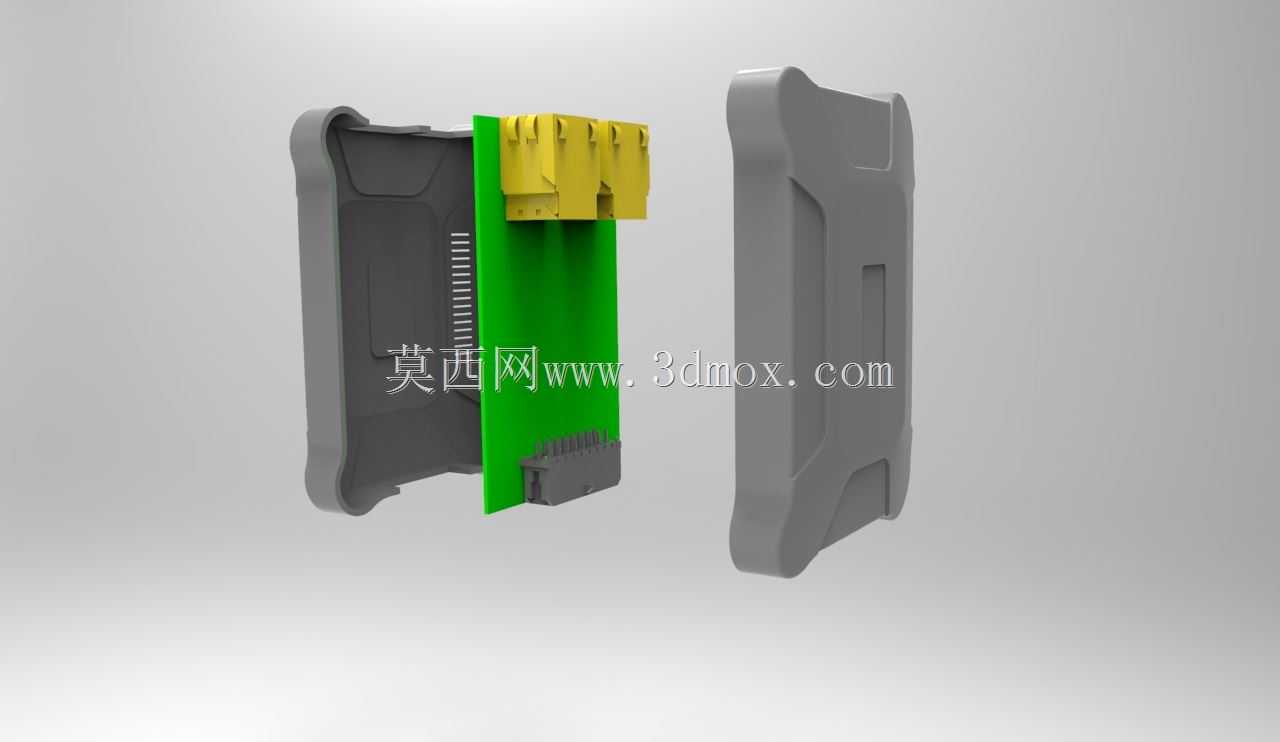

这款PCB设备外壳主要面向工业控制板卡、小型嵌入式电子模块的装载防护场景，在车间工控终端、小型信号采集设备、外置接口转换模块这类需要将电路板独立外置安装的场合中，能够为内部PCB板提供可靠的物理防护与安装支撑。外壳整体采用圆角过渡的方体造型，边角处做了大圆弧倒角处理，既可以避免安装运维过程中尖锐边角划伤操作人员，也能减少外壳受外力磕碰时的应力集中，降低跌落或撞击时壳体开裂的风险。壳体侧面预留了格栅式通风开口，对应内部PCB板上发热元件的安装位置，能够在不额外增加开孔加工成本的前提下，形成自然对流散热通道，保障板卡上功率器件工作时的热量可以及时散出，避免密闭壳体内积热导致元器件工作寿命缩短。壳体上盖设计了内凹的加强筋结构，在不增加壳体整体壁厚的前提下提升了上盖的结构刚性，减少大平面区域容易出现的翘曲变形问题，同时内凹结构也可以作为叠放定位的限位结构，方便生产转运过程中多个壳体整齐堆叠，减少仓储与转运时的空间占用。设计过程中充分考虑了注塑生产的工艺可行性，所有侧壁都预留了合理的脱模斜度，卡扣安装位的结构做了均匀壁厚处理，避免注塑成型时出现缩痕、缺料等缺陷，上下盖的配合止口做了错位搭接设计，既可以提升装配后的定位精度，也能阻挡日常使用过程中灰尘、溅水从配合缝隙进入壳体内部。壳体内部预留了统一规格的PCB安装柱，柱高按照常规板卡安装间隙设计，能够适配绝大多数标准尺寸的PCB板安装，安装柱中心预置铜嵌件的安装位，不需要额外做结构修改就可以通过螺丝将电路板牢固固定在壳体内，避免设备移动过程中板卡晃动导致的接插件松脱、焊点受力开裂问题。壳体的外部安装边界做了统一规划，底部预留了壁挂安装的固定孔位，既可以平放于设备台面使用，也可以通过螺丝固定在机柜内壁、设备支架上，适配不同的安装场景需求，侧面的开口尺寸按照通用接插件的外露尺寸做了适配，常规的USB接口、接线端子、网口都可以从开口处正常外露，不需要额外对壳体进行二次加工。
