十七寸大众轮毂装饰盖外观结构设计

　　该轮端装饰罩主要面向乘用车辆钢制轮辋的外装防护与外观统一需求，常见于售后替换、整车配套展示以及维修备件场景。轮毂盖装配在车轮外侧，既承担遮挡轮辋螺栓、中心轴头和辐条空隙的作用，也能够降低泥水、盐雾、碎石对轮端紧固件的直接冲击，同时让低配钢圈呈现接近整体式铝合金轮毂的视觉效果。

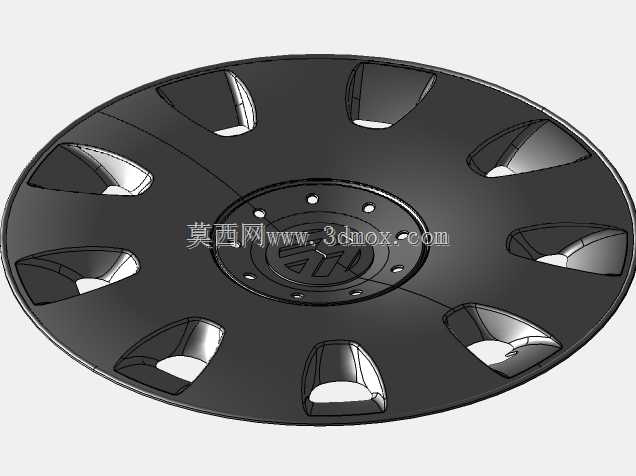

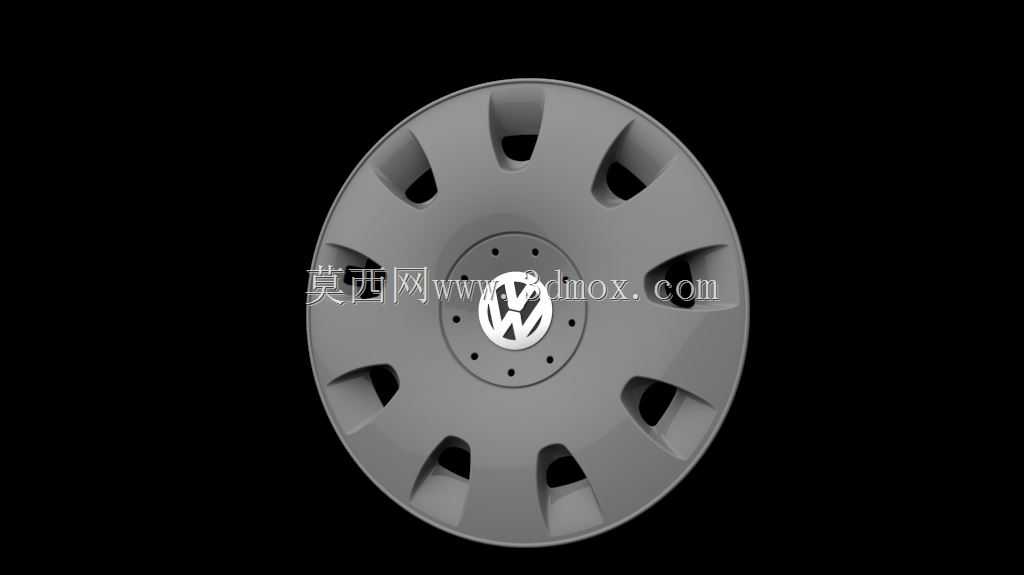

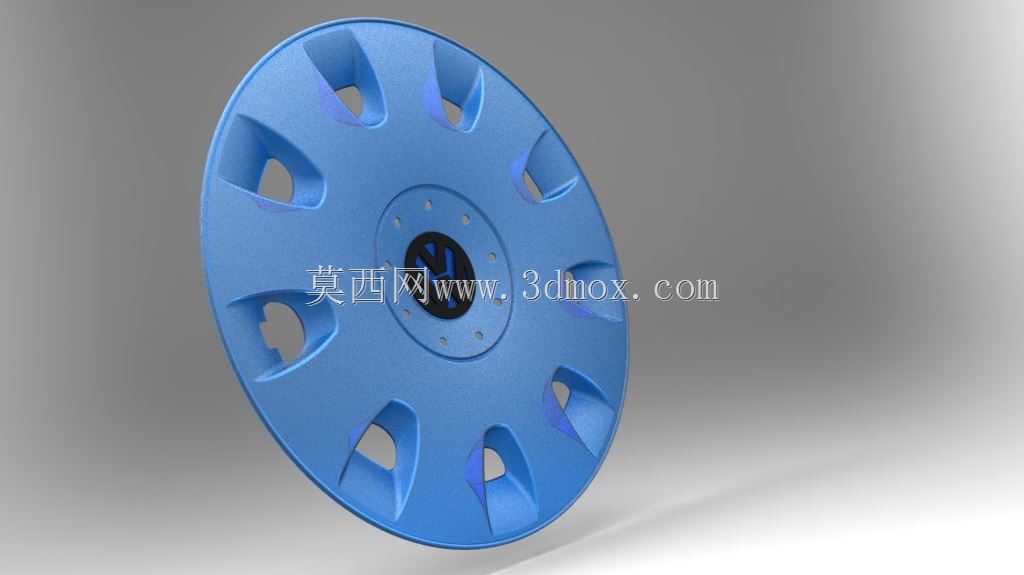

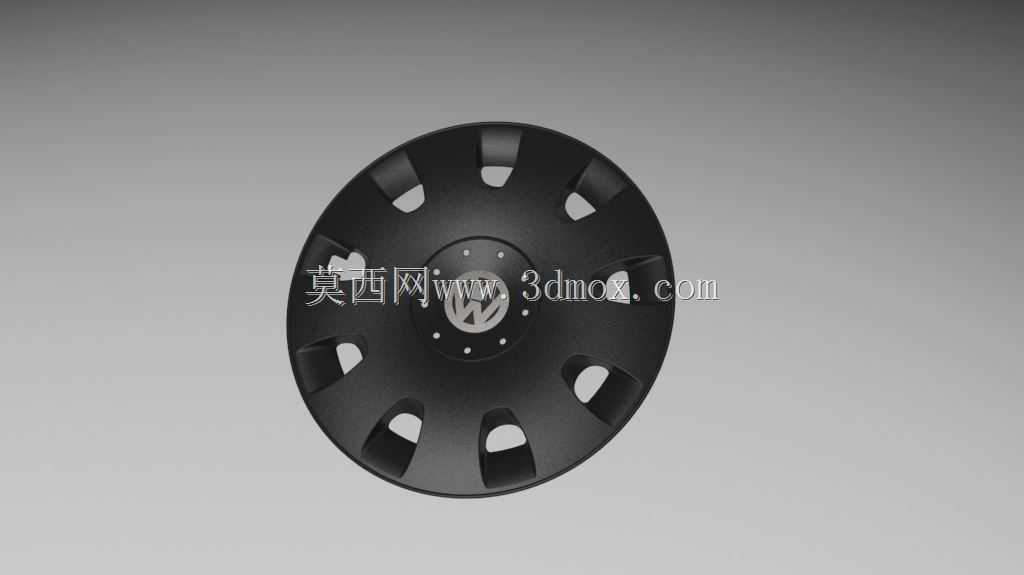

　　从结构上看，零件整体为圆形薄壁罩体，外径按十七英寸轮辋外侧覆盖范围确定，造型边缘需要与轮辋止口形成稳定贴合。中心区域设置车标安装位，周围保留环形安装孔与定位小孔，用于标识件固定、卡扣定位或装饰圈装配。外圈沿周向分布十处异形开窗，窗口形态并非简单圆孔，而是随辐条曲面延伸的长槽结构；这些开窗一方面模拟多辐轮毂的层次感，另一方面可以减少罩体材料用量，并在制动散热气流通过时降低风阻积聚。

　　建模时应优先处理回转基准与周向阵列关系。先以车轮中心轴线为旋转基准建立主轮廓，再根据罩面深度拉出浅碟形曲面。罩面并非平板，中心区域略向内收，外缘带有包覆唇边，安装后可扣合在钢圈外缘。开窗位置需要围绕中心均匀阵列，单个窗口两侧应设置过渡圆角，避免塑料件在低温冲击或拆装受力时出现应力集中。窗口之间的辐条状实体承担主要刚度，其宽度由外缘向中心逐渐变化，既呼应轮毂辐条造型，也保证罩体受压时不易局部塌陷。

　　实际安装边界集中在背部结构。轮毂盖背面通常布置环形加强筋、弹性卡爪和限位凸台，卡爪与轮辋翻边之间需要保留合理过盈量；过盈过小会在高速行驶和振动中松脱，过盈过大则造成装配困难或唇边翘曲。中心孔附近的平面度要求较高，车标贴合面不能有明显缩痕，因此背面筋位厚度应小于主壁厚，并在筋根处设置斜度与圆角。外缘唇边需具备一定弹性，材料多选用耐候改性塑料，表面可做哑光或细皮纹处理，以减少日晒后色差和划痕显现。

　　设计过程中还要考虑车轮使用工况。车辆行驶时，制动盘热量会向轮辋和罩体传递，罩体与制动部件之间必须保留安全间隙，不能因装饰罩遮挡而影响散热通道。开窗方向和面积应兼顾散热与挡泥效果，窗口过大虽然散热更好，但对螺栓和轴头的遮蔽能力下降；窗口过小则容易形成热积聚，并使外观显得厚重。轮罩外侧曲面还需经过洗车冲刷、轮胎动平衡块避让以及气门嘴位置核对，避免装配后与平衡块、充气嘴发生干涉。

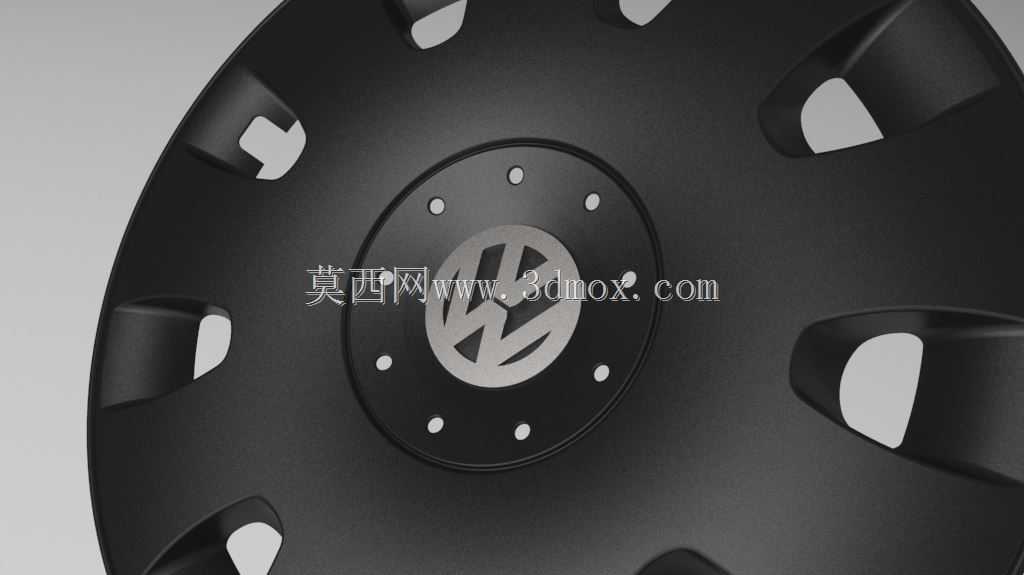

　　从三维建模细节看，中心车标区域采用圆形凹台定位，外圈小孔按节圆分布，可作为螺钉、铆钉或热熔柱的连接位置。若采用卡扣式固定，背面卡爪应沿周向对称布置，并在卡爪根部增加加强肋；若采用钢圈卡簧固定，则中心背部需要预留卡簧槽和防转结构。罩体所有外露边缘应做倒钝处理，窗口内壁设置拔模斜度，保证注塑成型后顺利脱模。表面分模线最好布置在外缘唇边或视觉弱化区域，不能横穿车标面和主要辐条面。

　　该类零件虽然属于外观件，但对尺寸一致性和装配可靠性要求并不低。轮辋制造存在公差，轮毂盖设计需要通过弹性唇边和卡爪吸收一定偏差；同时，车辆在转弯、颠簸和温度循环中会产生反复振动，固定结构必须保证长期使用不松动。建模阶段把中心定位、周向阵列、开窗曲面、背部卡扣和加强筋完整表达，能够直接用于外观评审、装配干涉检查以及后续模具结构拆分。
