塑料玻璃注射成型专用工装夹具结构

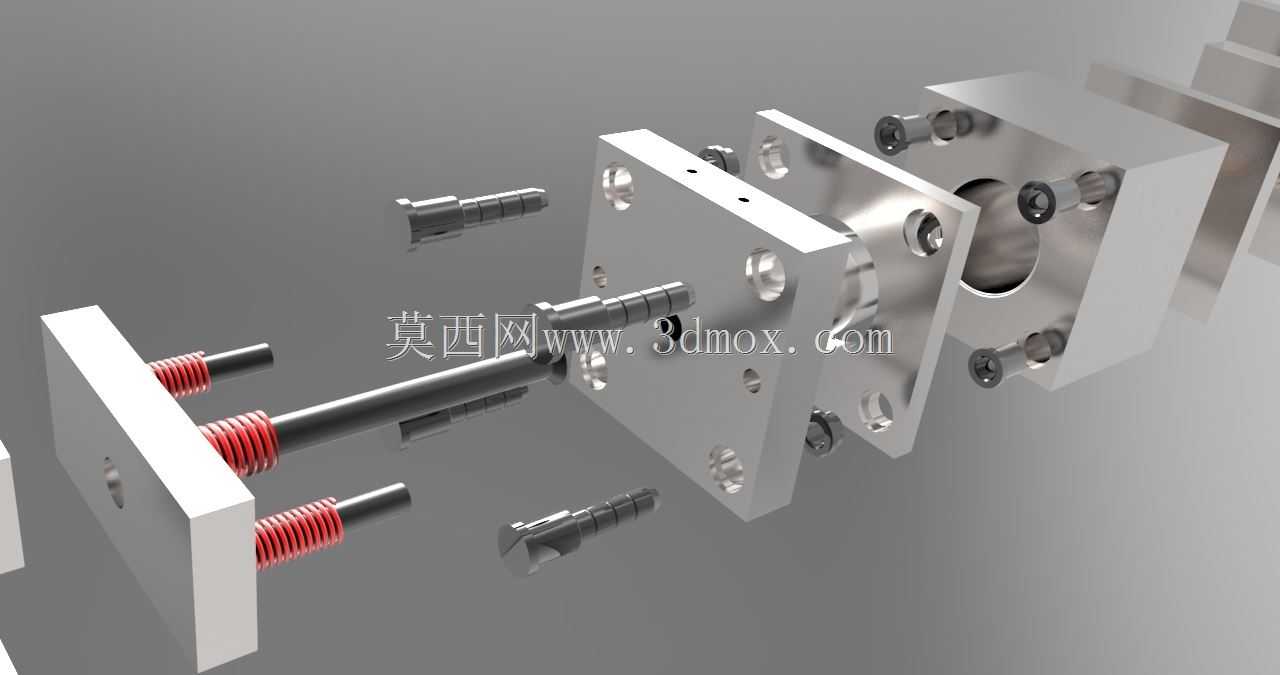

　　这套注射工装的核心使用场景，面向小尺寸玻璃嵌件与塑料基体一体化注射的试制及小批量生产工位，常见于光学元件包塑、玻璃连接件预埋注塑、透明功能件复合成型的车间工序中。整套机构采用双侧对称布局，主体安装基面为平直加工的金属底板，底板四周预留标准沉头安装孔，可直接固定在注塑机工作台面或者专用工装接驳台上，安装孔位间距适配常用卧式注塑机的模具安装槽距，不需要额外加工过渡转接板即可完成装夹。从结构功能拆分来看，机构中段设置了适配玻璃坯件的仿形定位型腔，型腔周边均匀布置四组可调压紧组件，压紧端采用软质接触头，避免刚性压合造成玻璃坯件边缘崩裂、表面划伤；压紧组件的调节螺杆带细牙螺纹，单圈进给量小，操作人员可以根据玻璃坯件的实际厚度公差微调压合行程，

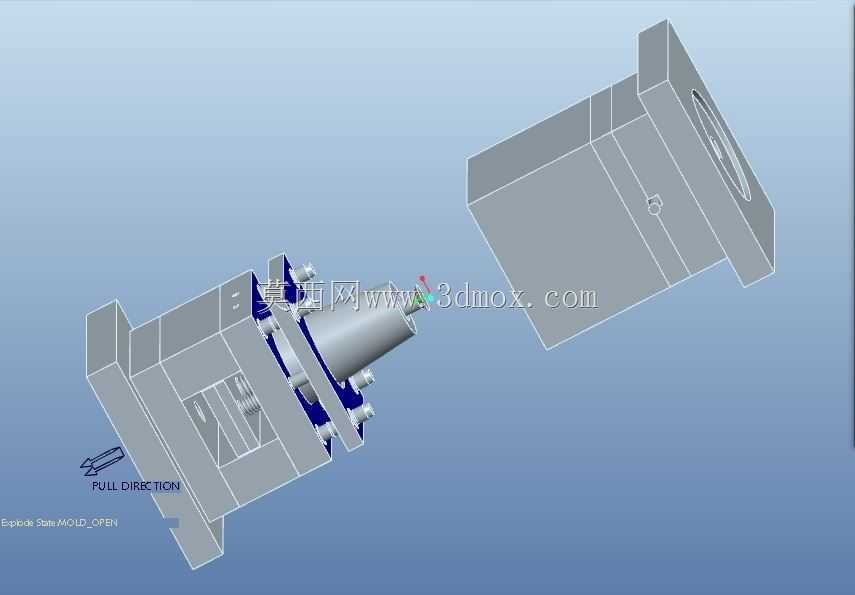

　　压合到位后配有限位锁紧螺母，注塑过程中受料流冲击也不会出现压头移位、松脱的问题。机构两端设置了导向滑台模块，滑台配合线性导轨做直线往复运动，导轨选型为常规微型滚珠直线导轨，滑台行程覆盖注射完成后的取件、放件操作空间，开模状态下滑台自动退至工装两端安全位置，给操作人员或者机械手取放工件留出足够操作间隙，合模注射前滑台带动定位组件精准合抱，保证玻璃嵌件的同轴度、位置度误差控制在注塑工艺允许的公差范围内。设计阶段首先考虑的是玻璃材质的脆性特性，所有和玻璃直接接触的定位面都做了圆角倒钝处理，不存在尖锐棱角，定位型腔的尺寸预留了0.02到0.05毫米的间隙，既可以避免间隙过大导致注射时料流冲偏嵌件，也不会因为间隙过小嵌件放取困难、挤压碎裂。

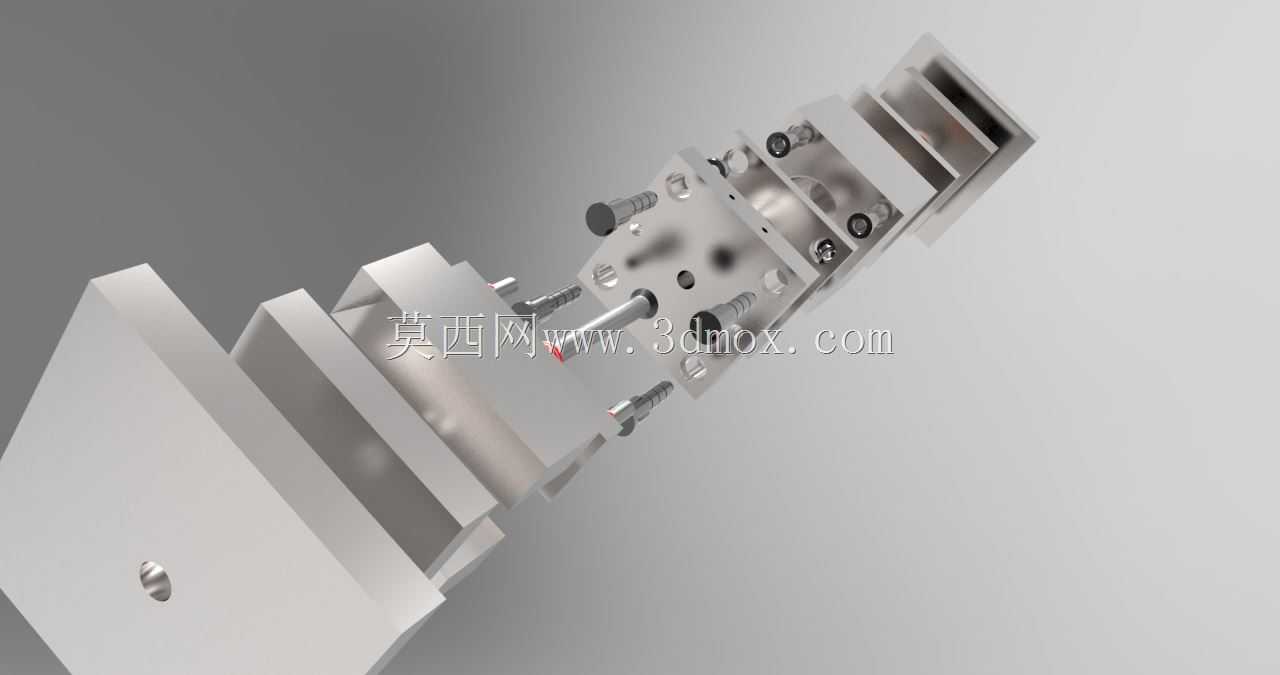

　　整个工装的外形为长条形对称结构，整体长宽高比例适配200吨以内小型注塑机的模具安装空间，侧向没有突出的凸出结构，安装后不会和注塑机的安全门、射嘴移动路径发生干涉。料流通道对接位置设置了标准的浇口接驳位，可直接对接注塑机的射嘴出料口，熔料注入时流道走向平缓，没有急转折角，能够降低注射压力损失，减少熔料在流道内的冷却残留。工装的侧部还布置了多组紧固螺钉，用于固定导向导轨、压紧组件的安装座，所有螺钉均选用内六角圆柱头标准件，日常维护拆装时不需要特殊专用工具，磨损后的压头、导轨滑块都可以直接采购标准件快速更换，不需要整体返修工装。在实际生产使用中，先将裁切好的玻璃坯件放入中段仿形型腔，手动预调压紧组件的位置让软质压头轻贴玻璃表面，

　　锁紧限位螺母后启动滑台，两端滑台沿导轨进给到位，形成完整的注塑模腔，随后注塑机射嘴前进对接浇口，完成塑料熔料的注射、保压、冷却流程，冷却结束后滑台退回原位，松开压头即可取出包塑完成的复合工件。整套结构没有复杂的异形传动部件，所有受力部件都做了加厚处理，长期反复承受锁模压力也不会出现结构变形，定位精度的保持性远高于简易手工定位夹具，能够有效降低玻璃嵌件注塑过程中的碎裂率、嵌件偏移不良率，既可以用于手工上下料的小规模试制工位，也可以搭配机械手实现全自动上下料的批量生产，适配绝大多数小型注塑机的安装接口，不需要对原有设备做改造即可投入使用。
