工业用箱体式制冷机组外壳结构设计

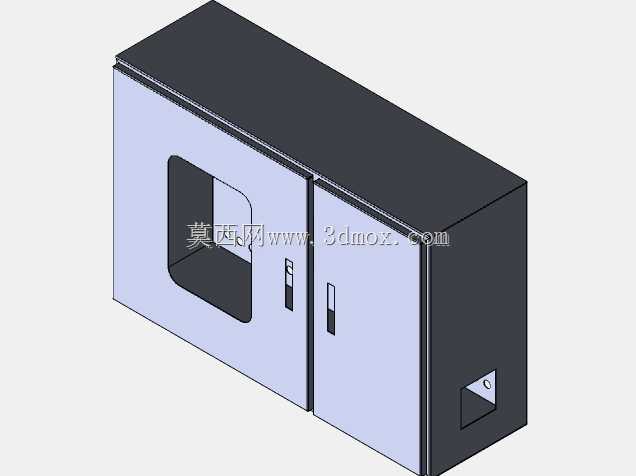

这款箱体式制冷机组的外壳结构，主要面向工业生产场景中的工艺冷却需求，常见应用于注塑模具控温、机床切削液冷却、实验室精密设备恒温、电子元器件生产环境温控等场景，作为整套制冷系统的外部承载与防护结构，需要兼顾内部核心部件安装、运维操作便利性、外部防护性能以及现场安装适配性多方面要求。从结构设计逻辑来看，整体采用长方体落地式布局，这种布局的优势在于可以最大化利用内部竖向空间，将压缩机、冷凝器、蒸发器、管路组件、电控模块等部件按照运维频率分层排布，日常操作频次最高的阀门、控制面板、观测窗口全部布置在正面操作高度区间，不需要操作人员俯身或者登高即可完成常规参数查看与操作。正面设置双开门结构，左侧门板预留透明观测窗，可直接观察内部核心部件的运行状态，比如管路是否存在结露、压力表数值是否正常，不需要频繁开门影响内部温控环境；右侧门板为实体密封结构，对应内部冷凝器、储液罐等不需要频繁观测的部件区域，两扇门都配备嵌入式门锁，关闭后可实现IP54级别的防护能力，阻挡生产车间内的粉尘、飞溅切削液进入设备内部，避免核心制冷部件受污损坏。侧面下部预留的方形开孔是管路与电气接线的进出通道，设计时特意将开孔位置设置在距离底部一定高度的位置，避免现场地面清洁时的积水倒灌进入箱体内部，开孔周边预留了法兰安装位，现场安装时可直接对接密封接头，不需要二次对箱体进行开孔加工，减少现场施工的工作量。整体外形的长宽高比例经过多轮现场适配调整，宽度方向控制在常规工业通道可通行的尺寸范围内，方便设备进场搬运，深度方向预留足够的散热间隙，背部距离墙面仅需保留少量空间即可满足冷凝器的散热通风要求，不需要占用过多的车间生产面积。箱体顶部采用整板式斜坡顶盖设计，避免车间顶部落灰、滴水在顶盖表面积存，同时整板结构的刚性更好，吊装时可直接在顶盖预设的吊耳位置受力，不需要额外加装吊装工装，降低现场吊装就位的难度。门板与箱体框架的连接处采用隐藏式铰链设计，外部没有突出的安装件，既可以避免车间内搬运物料时磕碰造成铰链损坏，也能让设备整体外观更整洁，适配洁净度要求较高的生产车间摆放需求。内部框架采用折弯钣金拼接结构，所有承重位置都做了翻边加强处理，可承载整套制冷核心部件的重量，不需要额外加装内部支撑骨架，减少整体材料用量的同时保证结构强度，框架上预设了多组标准化安装孔位，不同功率型号的制冷部件都可以通过调整安装板位置适配，不需要重新加工箱体框架，提升了整个壳体结构的通用化程度，可覆盖多个功率段的制冷机组装配需求，降低不同型号产品的开模与生产制造成本。
