压缩机直启式三相低压控制面板结构

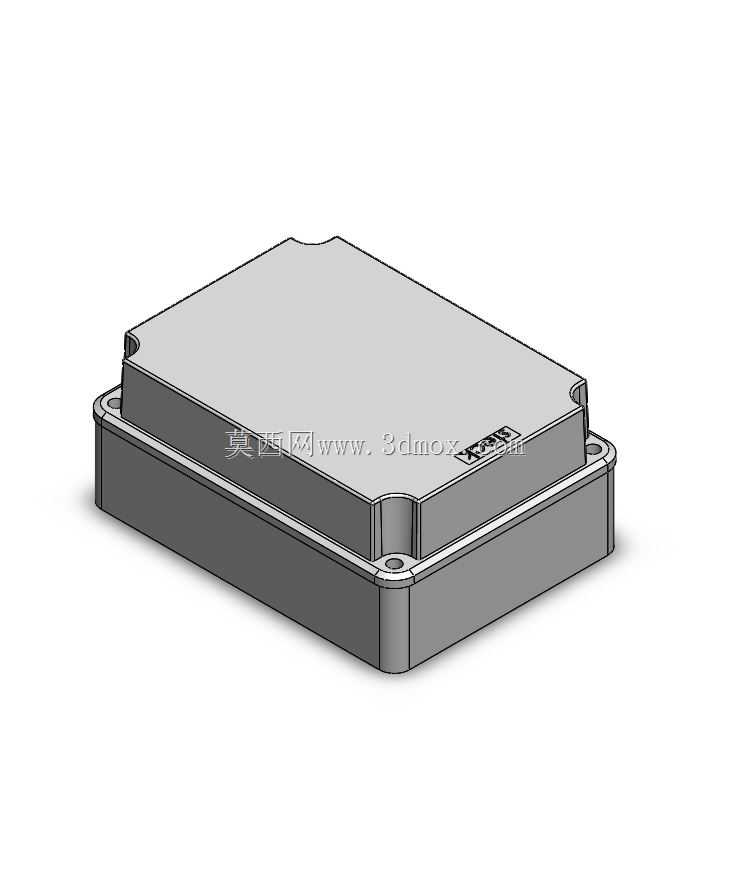

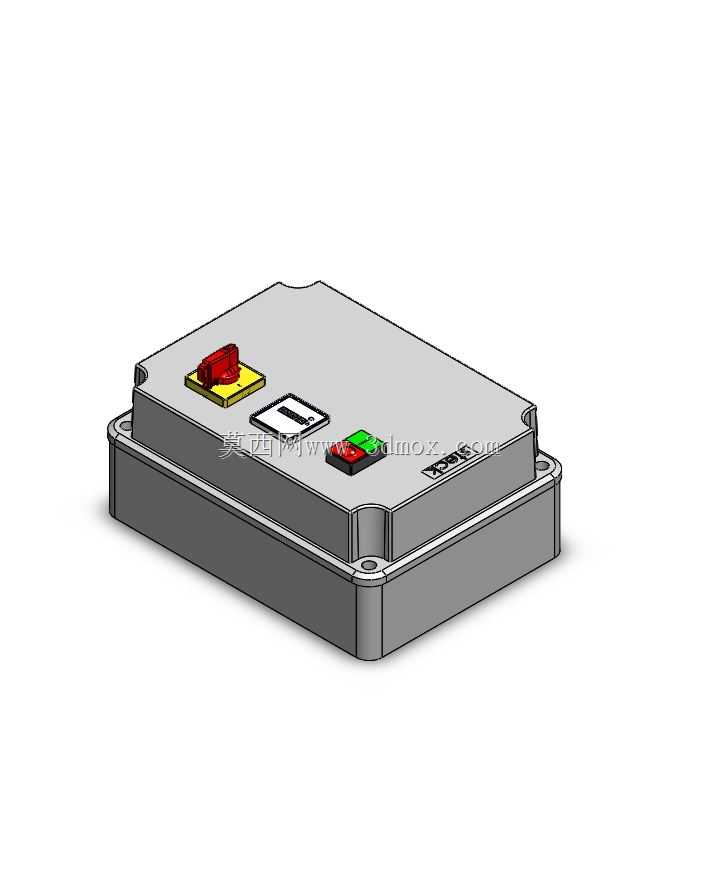

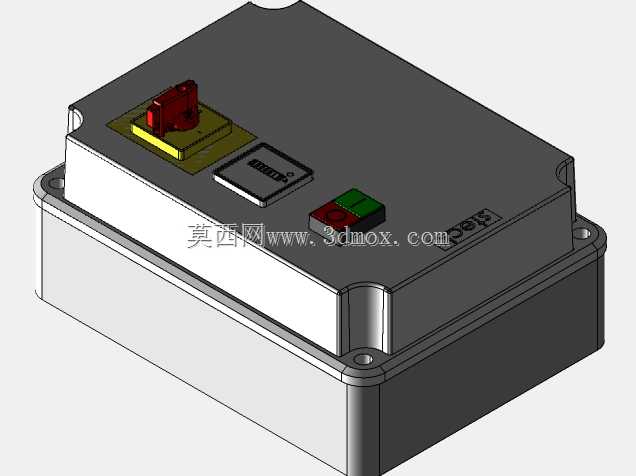

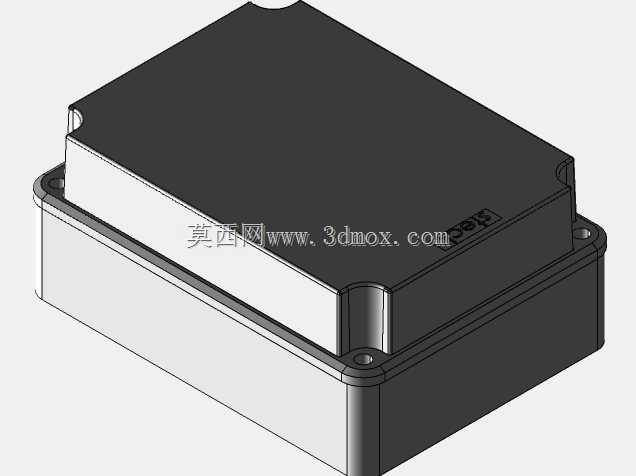

这款控制装置主要配套中小型往复式、涡旋式工业压缩机使用，适配230V三相60Hz供电场景，常见于小型车间气动源配套、商用制冷机组、汽修门店气泵设备的电气控制环节，承担压缩机电机的直接启动、运行状态指示、过载断路保护的核心作用，替代传统零散接线的简易配电结构，将强电接线、操作元件、防护壳体整合为一体化部件，降低现场安装的接线出错概率，同时提升户外或多尘工况下的电气防护能力。从结构设计逻辑来看，整体采用上下扣合的压铸壳体结构，底座预留四个带安装衬套的固定耳，安装孔位间距适配常规压缩机机架的预留安装位，安装时无需额外加工转接支架，直接通过螺栓固定即可，壳体合缝处预留密封胶条卡槽，可达到常规工业环境的防尘防溅要求，避免车间内的油污、金属粉尘侵入内部造成电气短路。操作面的元件布局遵循现场操作的人机逻辑，红色急停按钮布置在操作面左上区域，带黄色警示衬圈，操作人员在异常状态下可快速触达切断电源；中部布置状态指示窗口，可直观显示设备供电、运行、故障的状态；右侧布置红绿组合的启停按钮，绿色启动按钮略高于红色停止按钮，符合常规操作的动作习惯，避免误触停机。建模过程中先从底座安装基准开始绘制，先确定四个安装孔的中心距作为尺寸基准，拉伸壳体主体壁厚，再处理侧壁的走线防水接头开孔位置，提前预留进出线的密封接头安装位，避免后续装配时干涉；上盖建模时同步处理各操作元件的安装开孔，按照选定的按钮、指示灯的实际安装尺寸绘制开孔沉台，保证元件安装后与操作面齐平，最后处理壳体边角的圆角过渡，既避免压铸加工时的应力集中，也减少安装使用时的锐边划伤风险。内部结构预留了交流接触器、热继电器、接线端子排的安装导轨位，建模时按照常规选型的元件尺寸预留装配间隙，保证内部走线的弯曲半径符合强电布线的安全要求，同时预留接地端子的安装位置，确保壳体可靠接地，满足电气安全规范。
