移动式活塞空气压缩机组结构设计

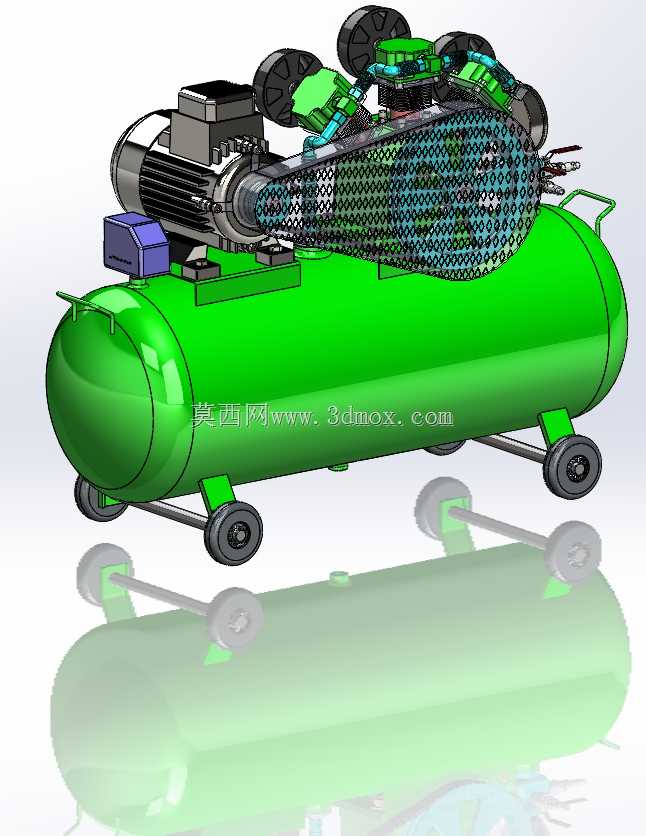

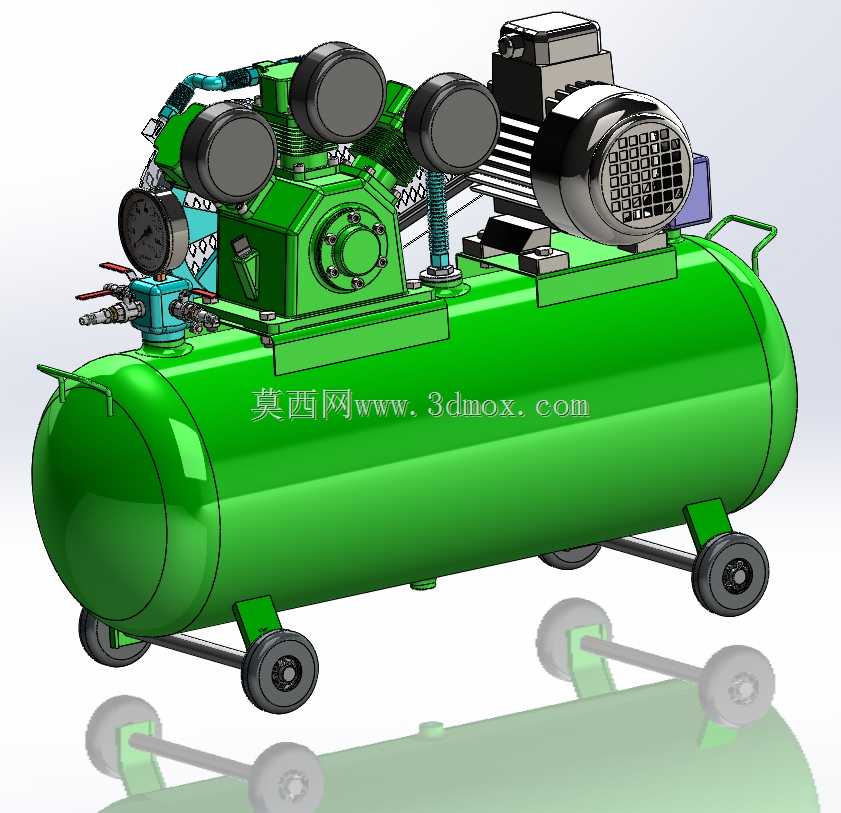

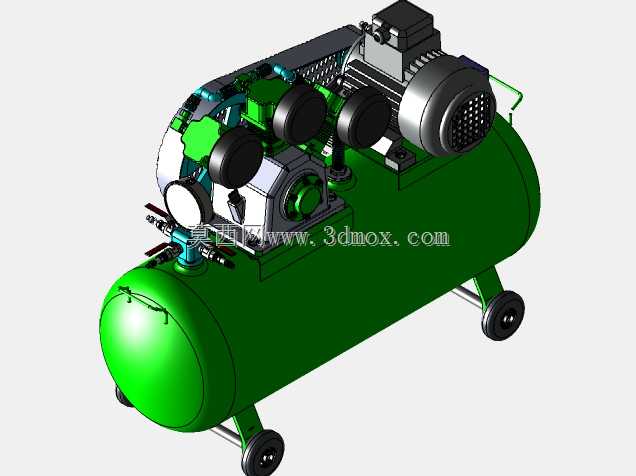

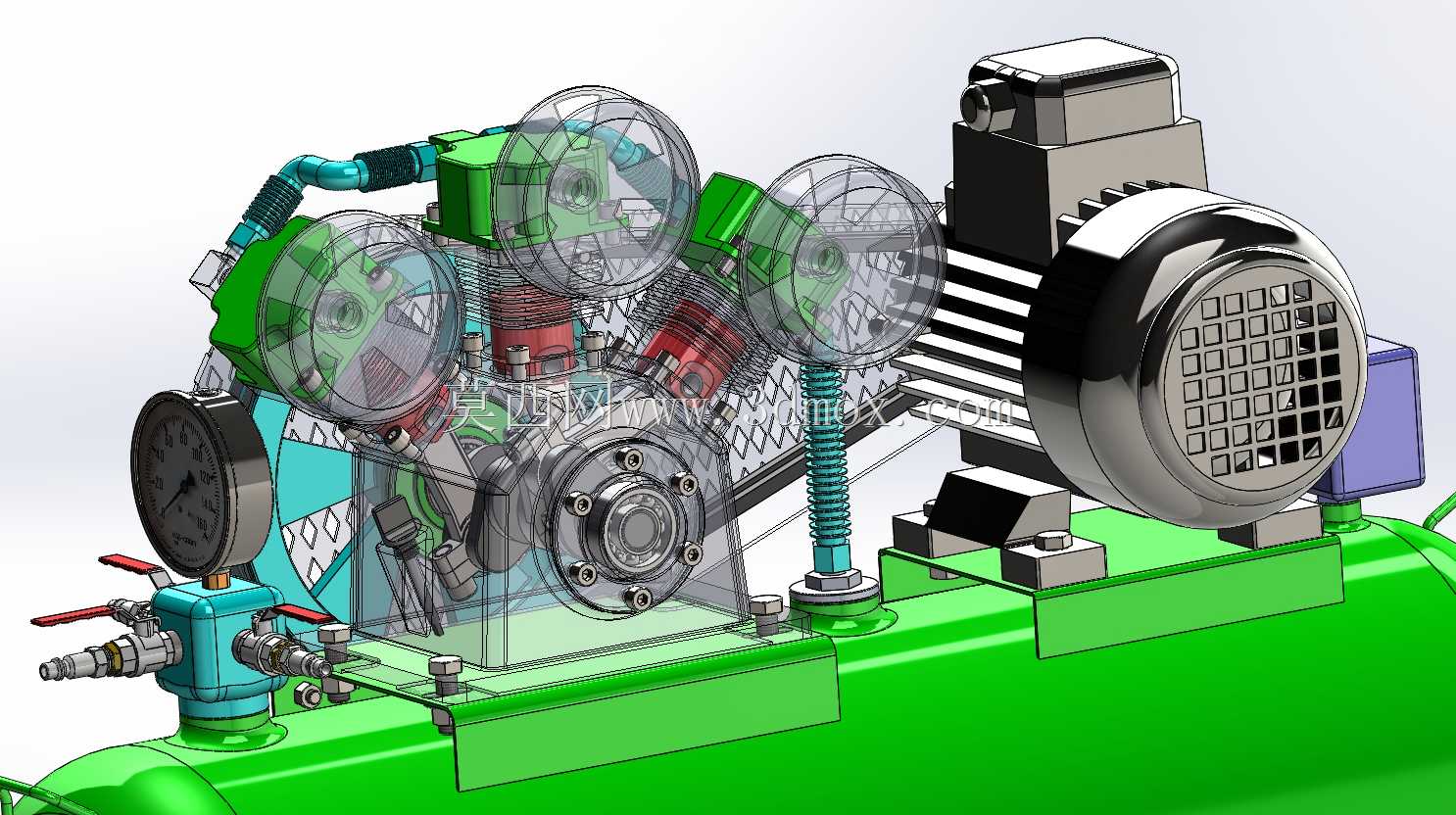

这款活塞式空气压缩机组的三维结构设计，核心围绕中小规模气动作业场景的实际需求搭建，常见于汽修门店的气动工具供能、小型机加工车间的气动夹具动力供给、装修现场的射钉/喷漆作业气源，也可作为小型气动生产线的备用气源单元。设计阶段优先考虑了移动作业的便利性，卧式储气罐底部配置了四个带转向功能的脚轮，其中两个脚轮带锁止结构，可在作业位置固定后避免设备滑移，罐体顶部的推架结构适配成年人手部施力高度，单人即可完成短距离场地转移，无需额外吊装辅助。从功能结构来看，机组采用电机直连带轮传动的布局，电机输出端通过皮带将动力传递至曲轴箱，带动多组活塞做往复运动完成空气压缩，压缩后的空气经冷却管路导入卧式储气罐存储，罐体上集成了压力控制阀、安全阀、排气接口与排污阀，可实时监测罐内压力，超压时自动卸荷保障运行安全，排气接口可适配不同规格的气动管路快速接头，排污阀设置在罐体底部最低位置，方便定期排出罐内积存的冷凝水，避免锈蚀罐体内部。设计过程中对安装边界做了充分校核，电机与曲轴箱的安装座均设置了减震橡胶垫，可降低运行过程中的振动传递，皮带传动区域设置了全包围式网状防护罩，既满足散热需求，又能避免异物卷入传动部件，同时防止运维人员误触运动部件造成伤害。整机的重心落在卧式储气罐的中轴线上，移动过程中不会出现前倾或侧翻的风险，各部件的检修预留空间也做了优化，电机接线盒、压力调节旋钮、安全阀的位置都处于人员站立操作的可达范围内，日常运维无需拆解过多外围结构。压缩缸体的散热鳍片朝向外侧迎风方向，配合机组运行时皮带轮带动的气流，可快速带走压缩过程产生的热量，避免缸体温度过高影响压缩效率与密封件使用寿命，储气罐的容积匹配活塞组的排气量，可在常规气动作业工况下维持稳定的输出压力，减少电机的频繁启停频次，延长电气部件的使用寿命。
