立式口腔牙科X射线诊疗设备结构设计

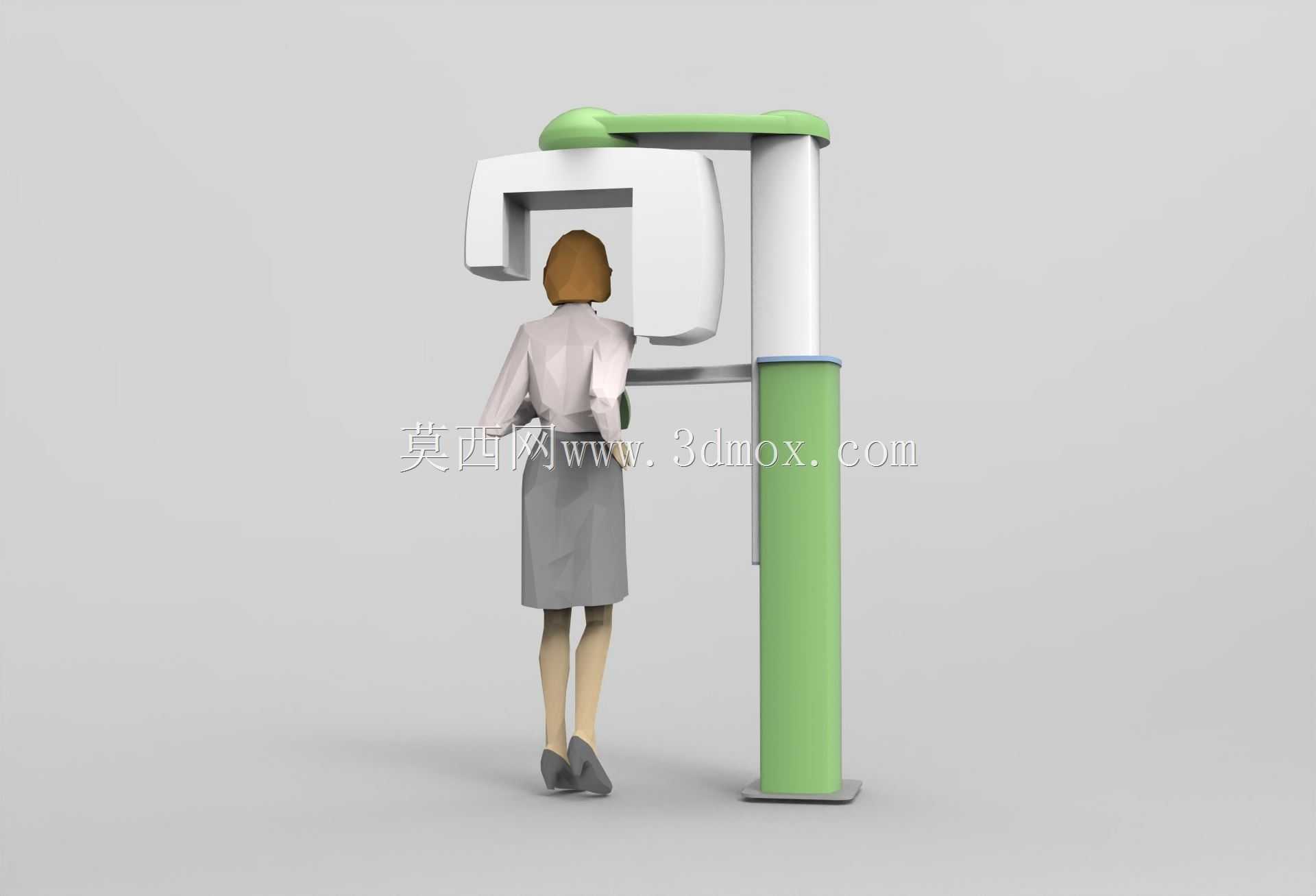

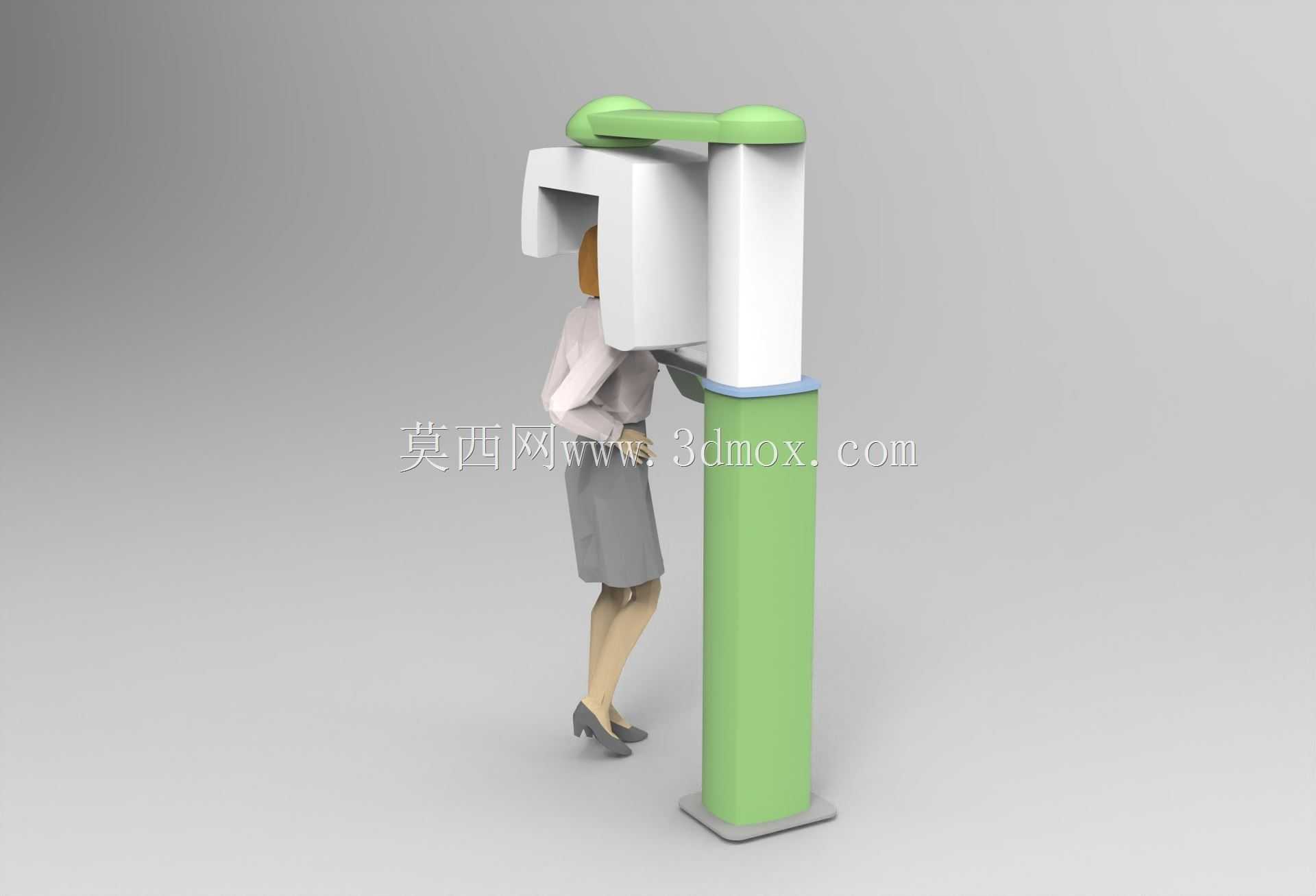

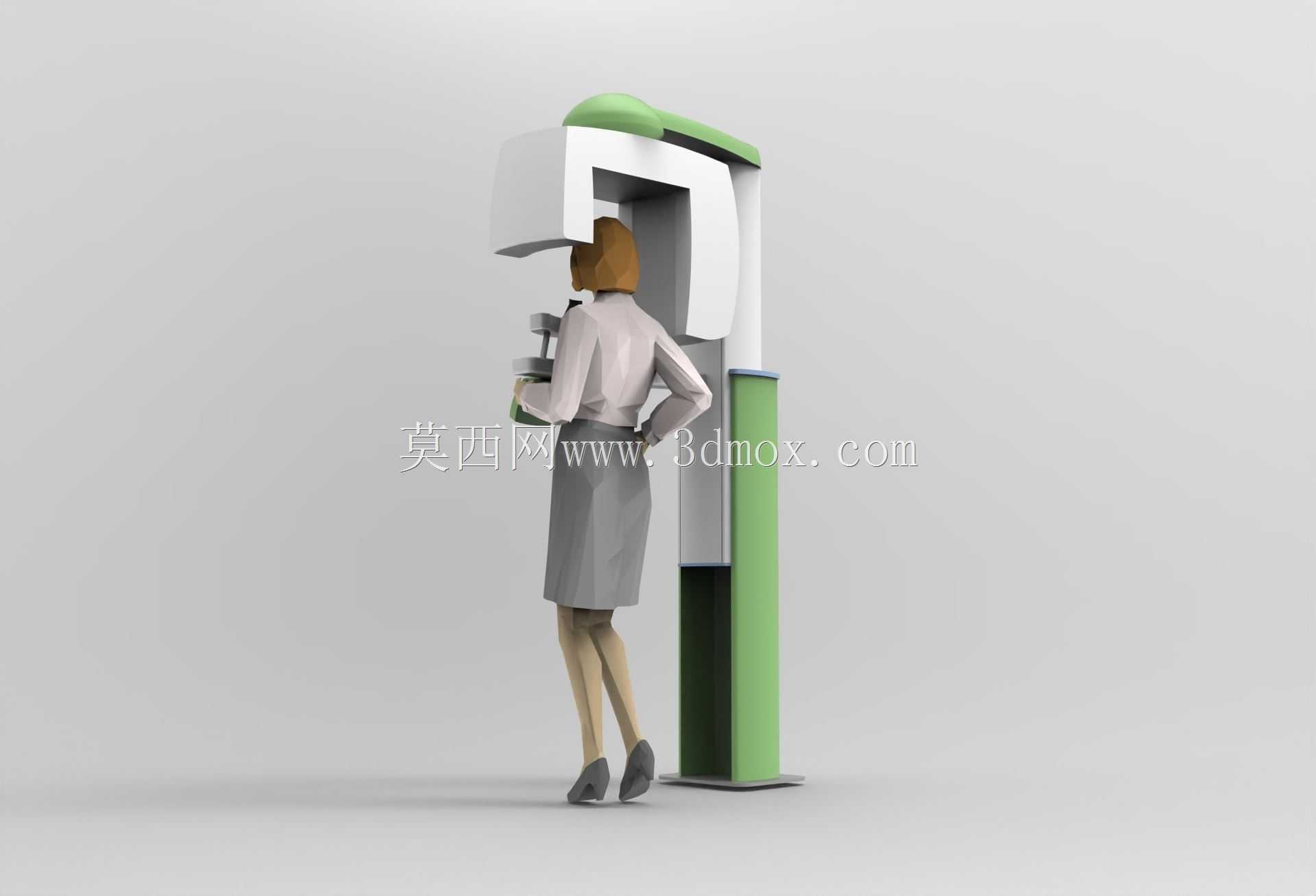

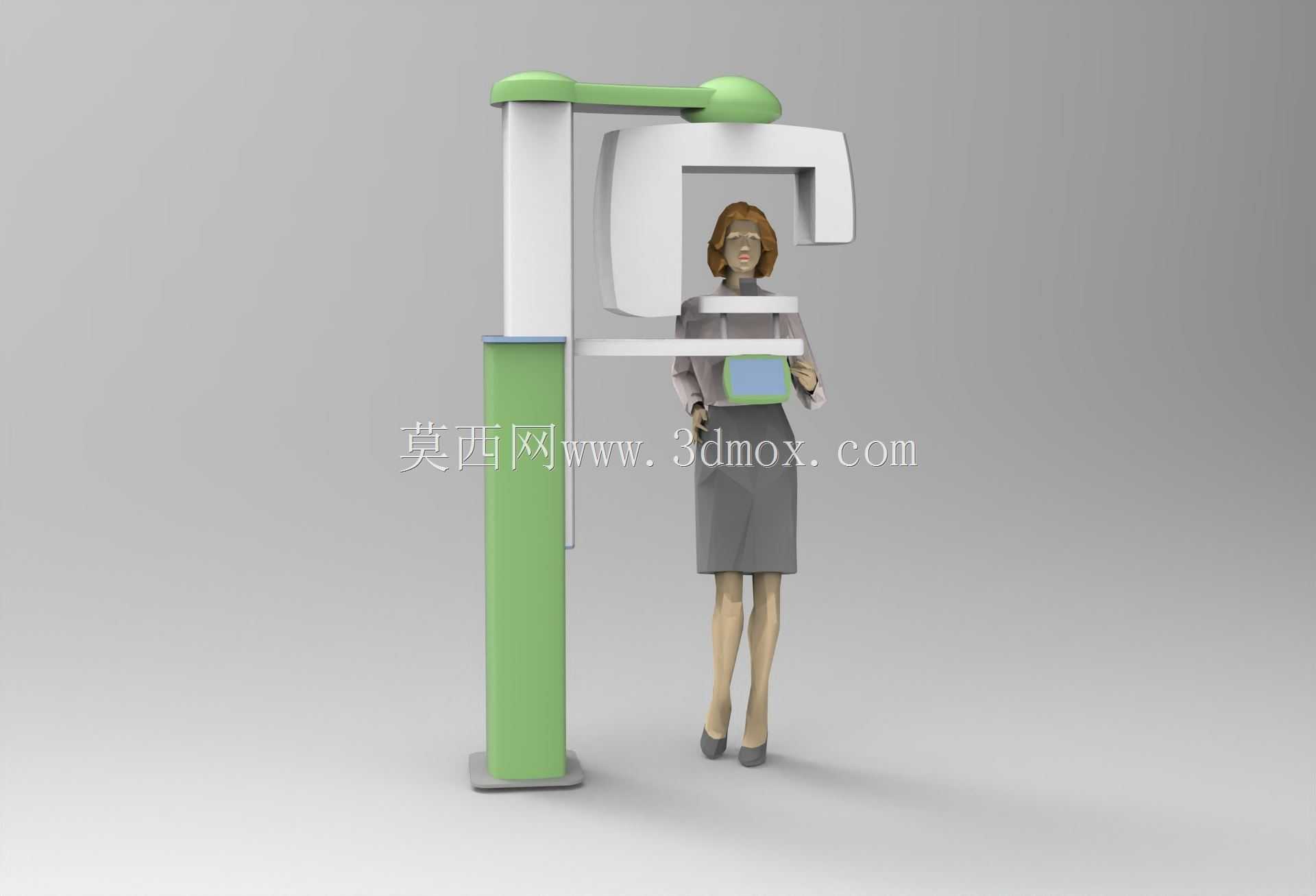

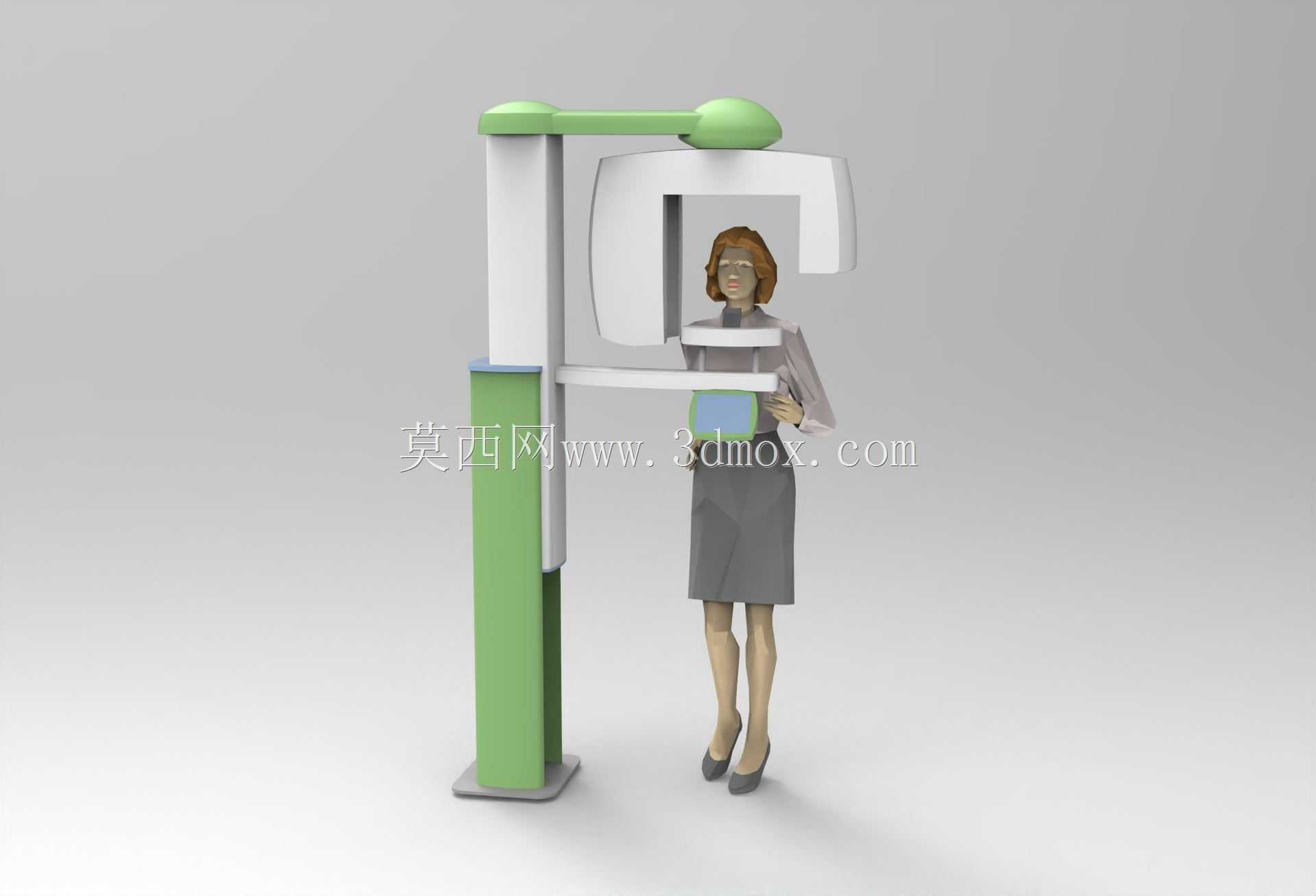

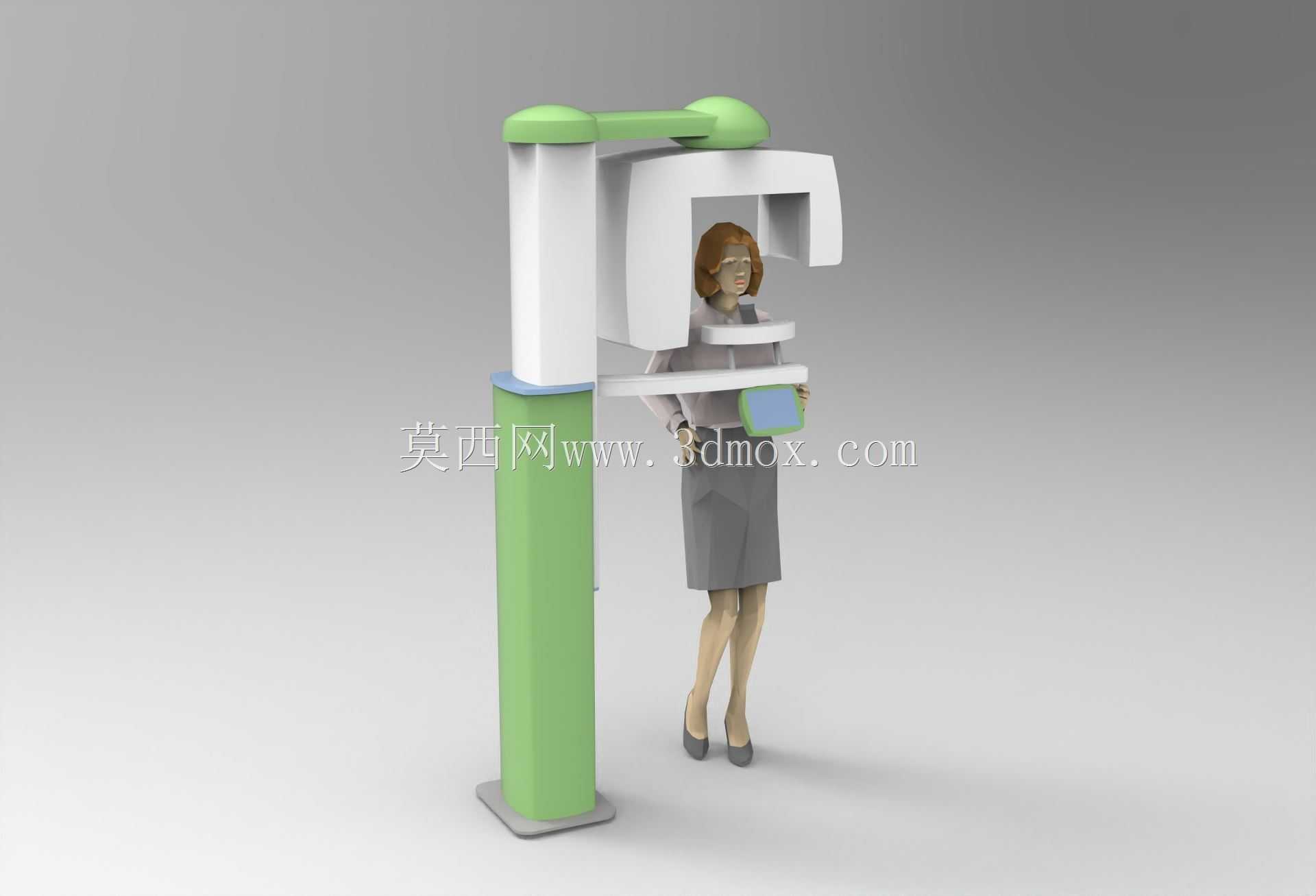

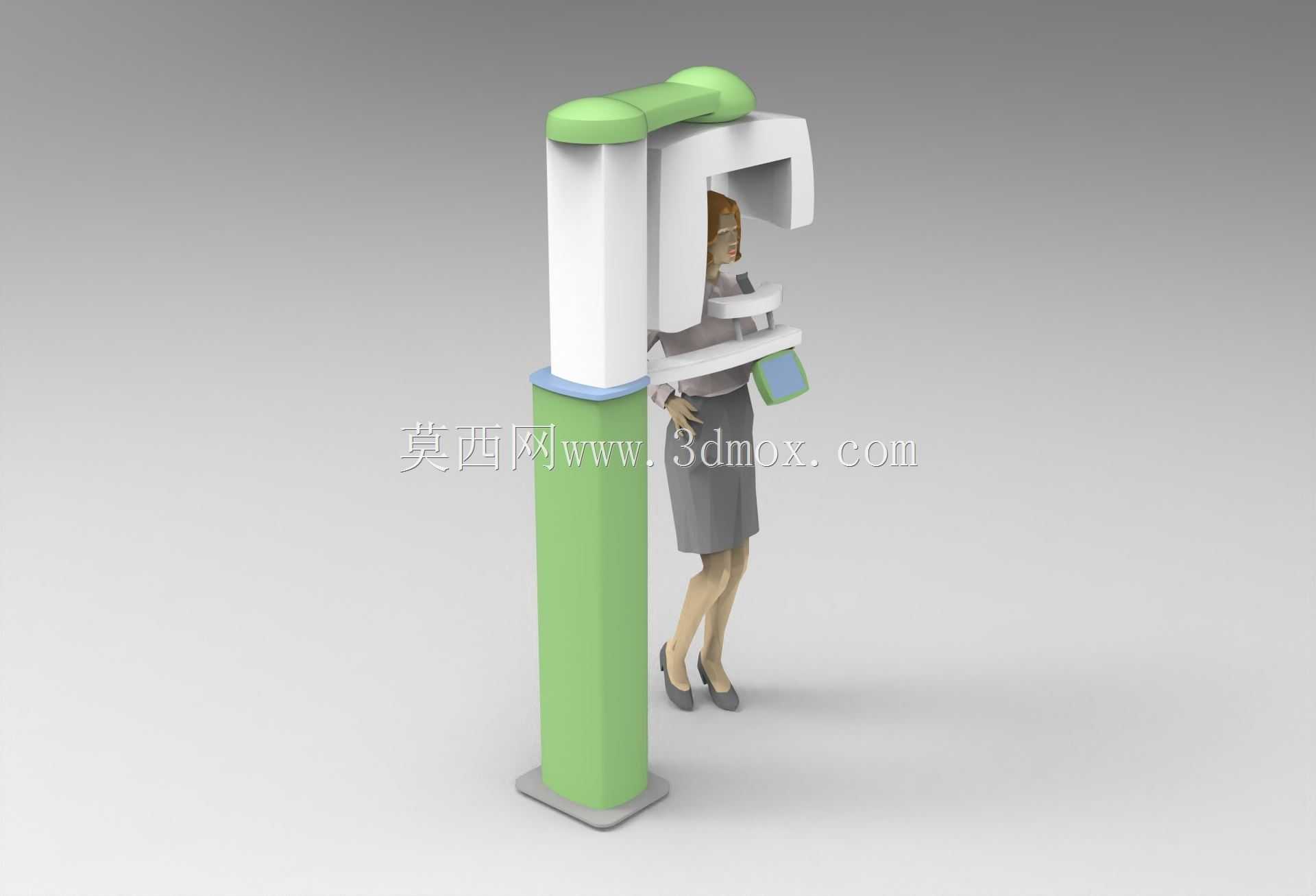

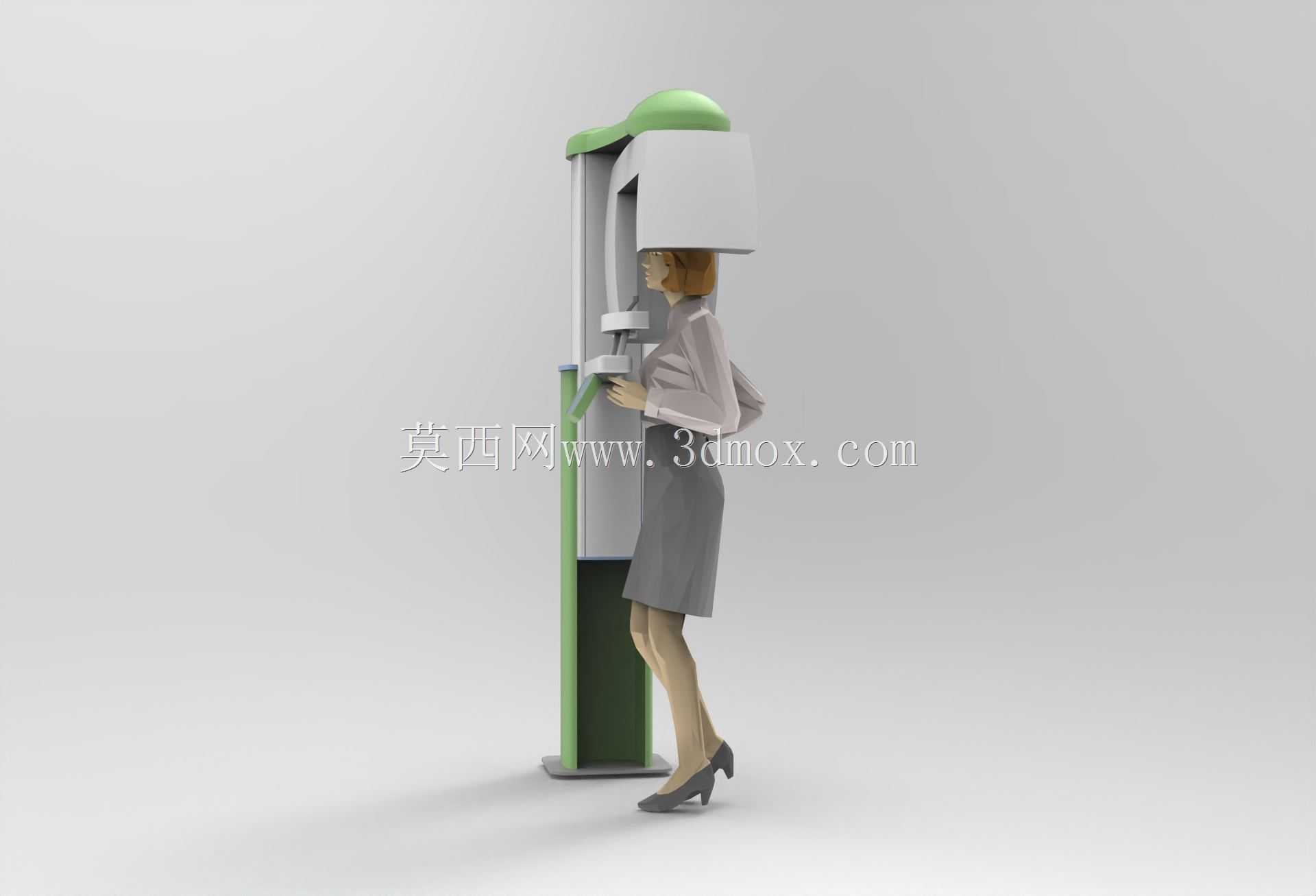

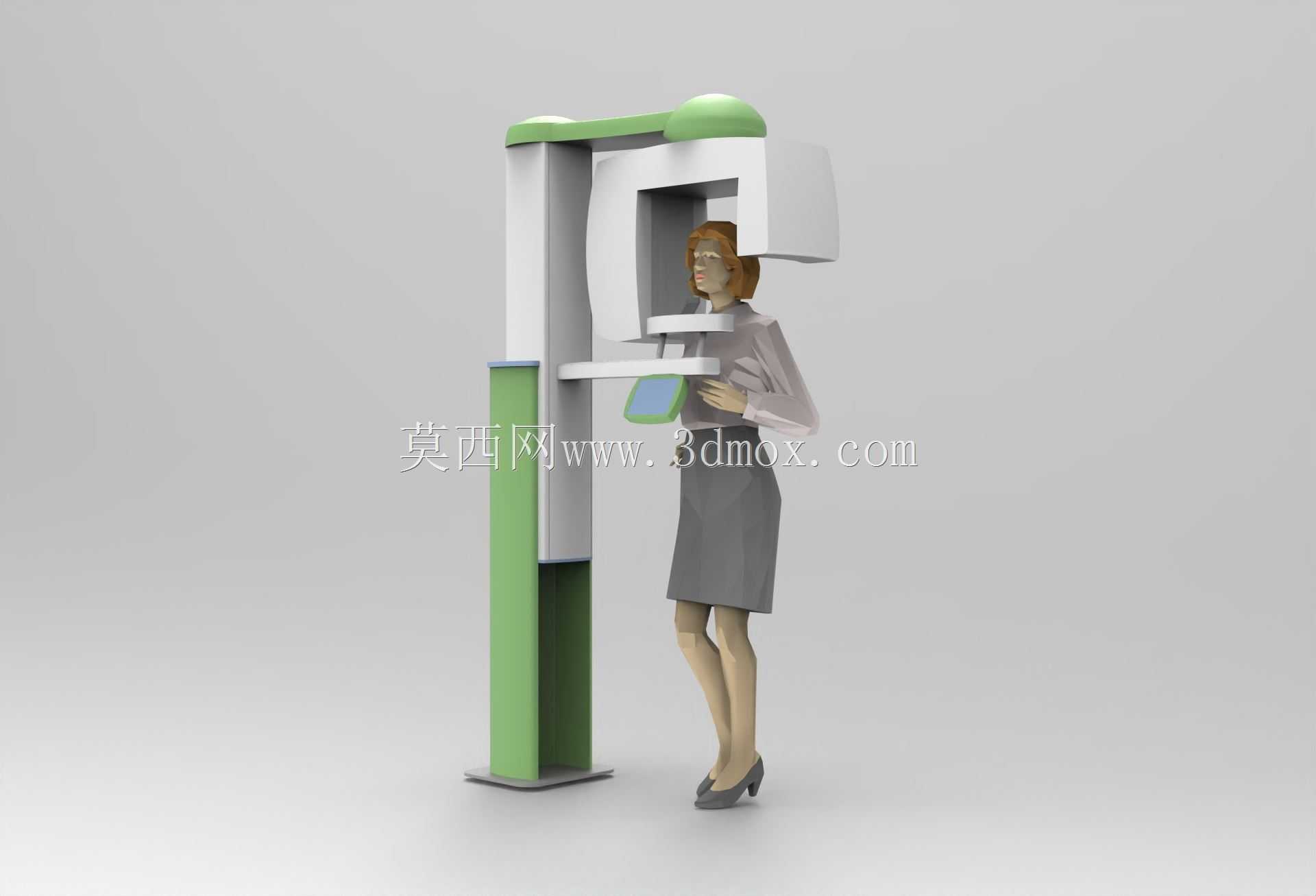

这款立式口腔X射线检查设备的三维结构设计，首先围绕口腔诊疗场景的实际使用需求展开，日常主要部署在口腔诊所、综合医院口腔科、口腔专科医院的影像检查区域，用于获取患者口腔内部的牙列、颌骨结构影像，为龋齿诊断、根管治疗、正畸方案制定、种植牙术前评估等诊疗环节提供精准的影像学依据。从结构设计思路来看，整体采用单立柱悬臂式布局，底部设置方形配重底座，直接落地安装无需额外墙面固定，安装时仅需预留设备周边1.2米以上的操作空间，满足患者站立就位、医护人员操作走位的空间需求，整体占地尺寸控制在0.8平方米以内，适配多数中小型口腔诊室的紧凑空间布局。立柱部分采用分段式结构设计，下段为固定式支撑主体，内置升降传动组件，可根据患者身高、拍摄体位调整上部悬臂的高度，适配不同身高的成人、青少年患者的拍摄高度需求；上段悬臂采用水平回转结构，可围绕立柱轴线做±180度旋转，同时前端的射线发射与接收组件可做多角度俯仰调整，无需患者频繁调整体位，即可完成根尖片、全景片等不同投照角度的拍摄需求。设备的射线防护结构做了集成化设计，悬臂前端的C型框架将射线发射端与接收端做对位整合，拍摄时射线束严格限定在框架覆盖的口腔区域，减少散射线外泄，符合口腔诊疗设备的辐射防护要求。外观配色采用低饱和度的浅绿与白色搭配，降低患者就诊时的紧张情绪，所有外露边角均做圆弧过渡处理，避免患者、医护人员磕碰受伤。操作交互区域设置在悬臂侧方，医护人员可在调整设备位置的同时完成参数设置，操作动线流畅无需反复往返设备与操作位之间。设备整体的重心沿立柱轴线垂直分布，悬臂在最大伸展位置时的重心偏移量经过配重计算，确保设备在任意调整角度下都不会出现倾覆风险，底座下方设置可调式支撑脚，可适配地面存在微小高度差的安装场景，保证设备放置的水平稳定性。结构设计过程中充分考虑了日常维护的便利性，立柱后侧设置可拆卸检修盖板，无需整体拆解设备即可完成内部传动组件、线路的检修更换，外露部件均采用耐消毒擦拭的材质，可适配诊室日常使用的含氯消毒剂、医用酒精擦拭消毒，满足医疗机构的院感管理要求。
