带前置拉手的金属储物抽屉结构设计

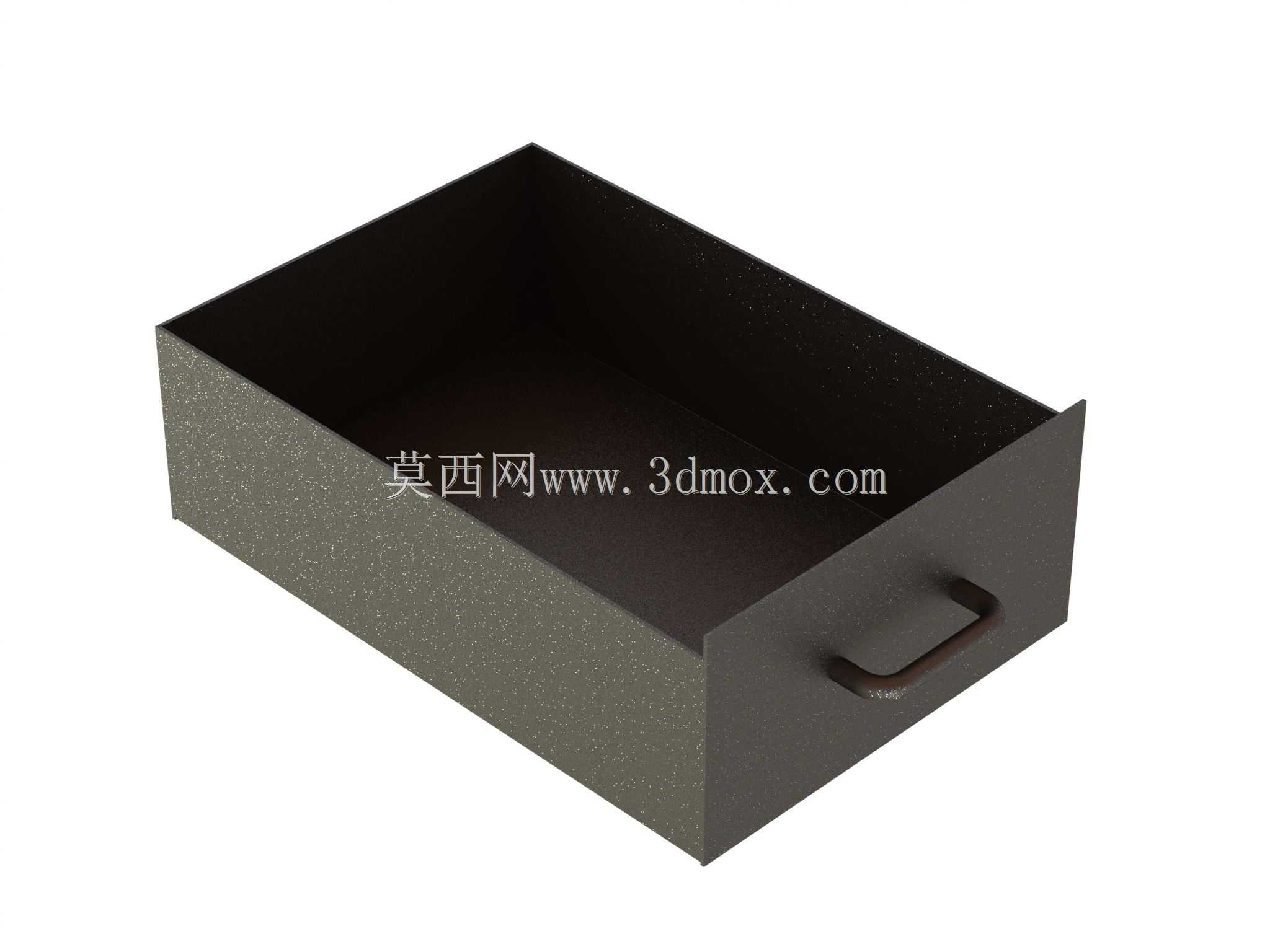

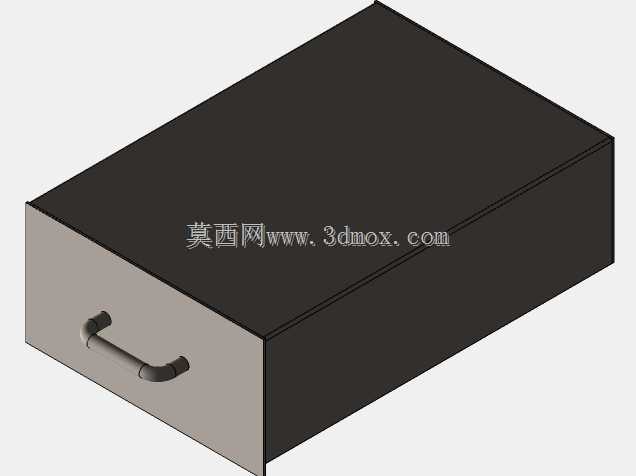

这类带前置拉手的金属抽屉，多应用在工业工具柜、车间工位储物柜、实验室设备柜体、商用厨房操作台等场景中，作为核心的储物承载部件使用，日常用来收纳工装夹具、小型量具、作业耗材、零配件或是实验器具，相比普通木质抽屉，金属材质的结构抗形变能力更强，能承受更大的堆叠载荷，适配车间多油污、多磕碰的复杂作业环境。从结构设计来看，整体采用无额外外露紧固件的弯折成型思路，侧板与底板、后板通过钣金折弯扣合后做压边处理，既保证了箱体的整体刚性，也避免了内部尖锐凸起剐蹭存放的物品，前置的嵌入式U型拉手做了圆角过渡处理，抽拉时不会硌手，同时拉手突出面板的高度控制在合理范围，不会在抽屉推入柜体时与相邻部件发生干涉。设计过程中需要重点匹配对应柜体的安装滑轨尺寸，抽屉的外形宽度要比柜体内腔单侧预留2-3mm的滑轨安装间隙，深度方向要根据滑轨的额定行程做边界校核，避免抽屉完全拉出时出现重心前倾脱落的问题，高度方向则要根据柜体的层板间距做适配，保证抽屉推入后顶部预留足够的物品取放空间，不会与上层结构发生剐蹭。抽屉的侧壁翻边结构除了提升整体抗扭刚性之外，还可以作为滑轨安装的定位基准，安装时直接将滑轨的固定面与翻边底面贴合锁紧，不需要额外做定位工装就能保证两侧滑轨的平行度，大幅降低现场装配的调校难度。底部的折边结构做了双层压合处理，提升底部的承载能力，即使放置较重的金属工件，也不会出现底部下凹变形的问题，前板与侧板的连接位置做了包边处理，既遮盖了钣金裁切的锋利毛边，也让整体外观更整洁，没有外露的焊点或是拼接缝隙，日常清理表面油污时也不容易藏污纳垢。在实际选型适配时，除了核对外形安装尺寸之外，还要根据实际存放物品的单重选择对应厚度的板材，常规轻型储物场景选用0.8-1.2mm的冷轧钢板即可满足承载需求，如果是存放重型工装夹具的场景，则需要将板材厚度提升至1.5-2mm，同时在底部增加加强筋结构，避免长期重载出现结构形变。抽拉的阻尼感可以通过选配不同规格的滑轨来实现，不需要对抽屉本体结构做额外修改，适配性较强。
