简易壁挂式空调室内机壳体结构设计

　　这款空调壳体结构的设计，最初是面向高校机械专业课程实训场景开发的，核心是让初学者能快速理解家电类钣金壳体的设计逻辑，同时也可作为小型制冷设备样机开发的结构参考。从实际应用场景来看，该结构适配小功率壁挂式空调室内机的安装需求，整体采用开口式盒体结构，壳体壁厚均匀，适配常规0.6-0.8mm镀锌钣金的冲压折弯工艺，不需要复杂的模具投入，小批量打样时甚至可以通过数控折弯直接成型，能有效降低样机试制阶段的成本。

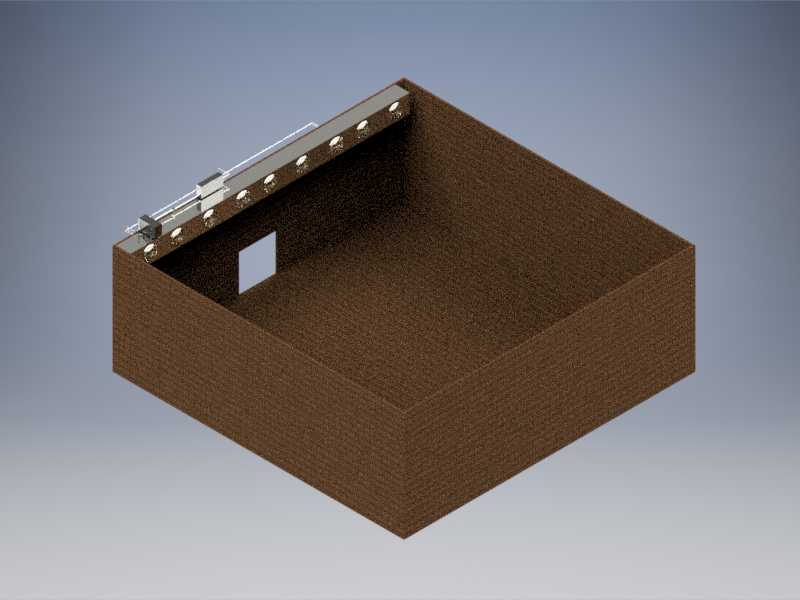

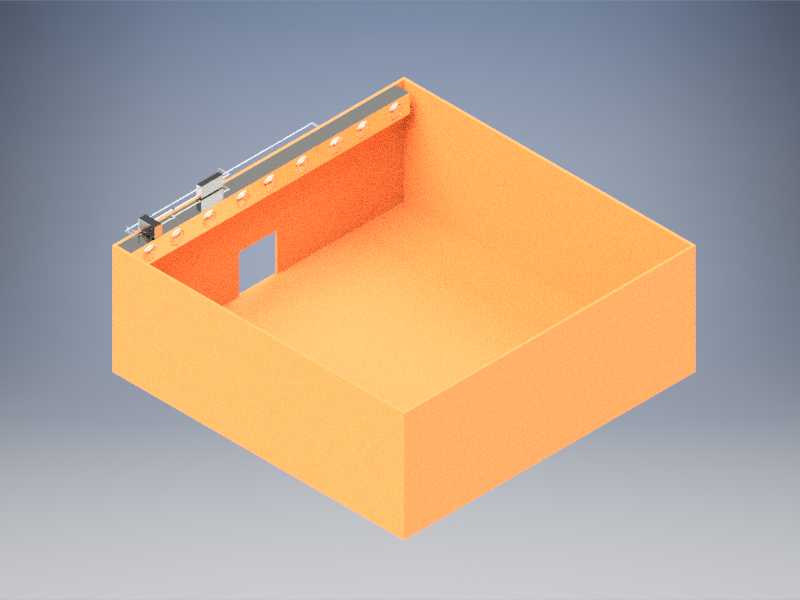

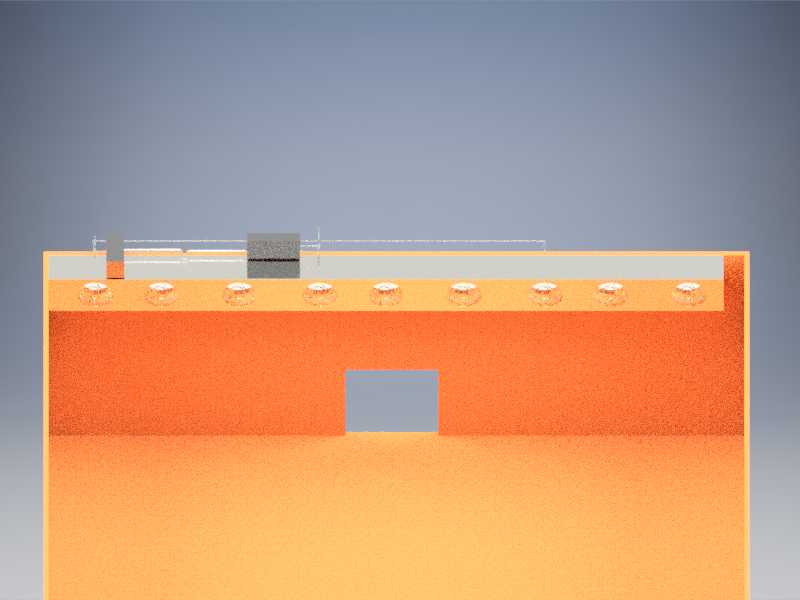

　　在功能特性上，壳体侧边预留的方形开口是为蒸发器管路、冷凝水排水管以及电控线路的穿接预留的安装位，开口边缘做了翻边处理，既可以提升局部结构强度，避免钣金锐边割破管线保温层，也能在安装时快速定位管线走向，减少现场装配的调整时间。壳体顶部的翻边结构上预留了均匀分布的安装孔位，对应壁挂安装挂板的固定点位，孔位间距符合常规家用壁挂机的安装挂点标准，不需要额外定制安装挂板，可直接适配市面通用的空调壁挂支架。

　　设计思路上没有做多余的曲面造型，整体采用直边折弯结构，优先保证结构的易加工性，内部空腔尺寸完全适配1匹规格空调的蒸发器、贯流风轮以及电控板的安装空间，空腔内部的边角处预留了加强筋的安装位，可根据实际承重需求粘贴或焊接加强筋，避免壳体长期悬挂出现变形。从安装边界来看，壳体整体深度控制在180mm以内，宽度适配800mm以内的蒸发器组件，安装后突出墙面的距离不会超过200mm，不会过度占用室内墙面空间，同时壳体底部预留了出风口的安装卡槽，可直接卡接常规的贯流出风导风条组件，不需要额外设计连接结构。

　　在结构细节处理上，壳体所有外露边都做了压边处理，没有裸露的锐边，能避免装配和后期维护时出现划伤风险，壳体内部的角落位置预留了冷凝水接水盘的安装支撑位，支撑位高度差符合冷凝水自然排放的坡度要求，不需要额外调整接水盘的安装角度，就能保证冷凝水可以顺利流向排水口位置。
