用于静态应力分析的微型铝制桁架桥结构

　　这款微型铝制桁架桥结构，核心服务于材料力学与结构力学的教学验证场景，也可作为小型承载构件的结构选型参考样本，在高校力学实验课程、小型临时跨接承载场景中都能发挥实际作用。从实际用途来看，它并非用于大跨度交通通行的工程桥梁，而是针对静态应力下的桁架受力规律验证设计，可直观展示上弦杆受压、下弦杆受拉、腹杆传递剪力的经典桁架受力路径，帮助结构设计从业者快速理解不同杆件的受力分配逻辑，也可作为同类型轻量化桁架结构的等比例缩小验证载体。

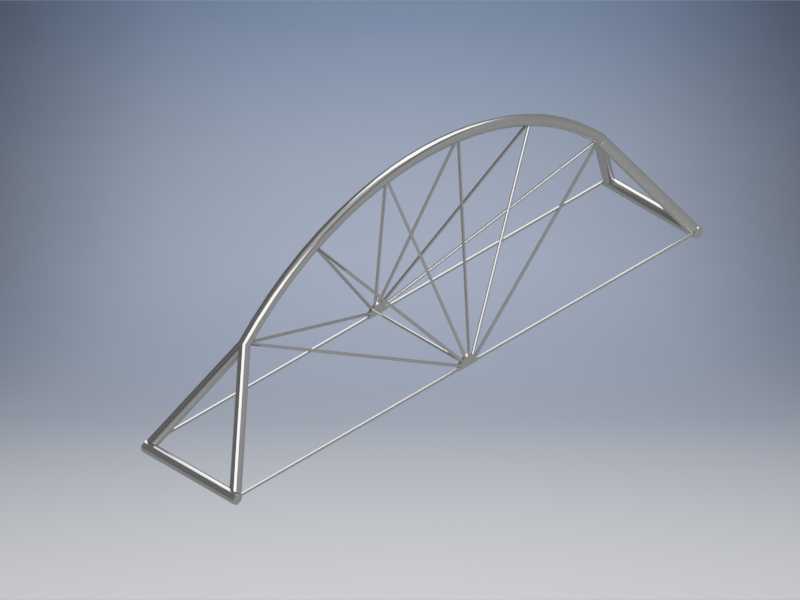

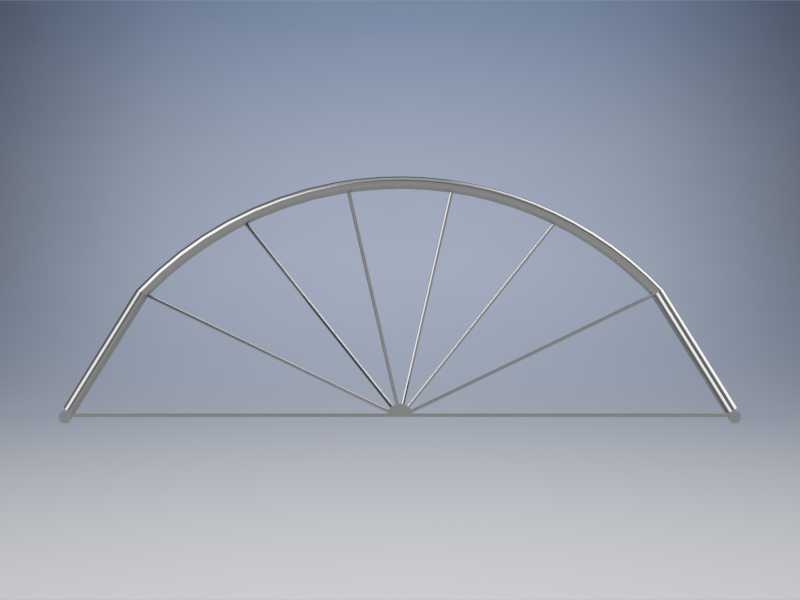

　　从功能特性上看，整体采用铝合金材质加工，充分利用铝合金比强度高、自重轻的特性，在满足小跨度承载需求的前提下，尽可能降低结构自重带来的附加应力干扰，让应力测试数据更贴近杆件本身的受力状态。结构采用经典的拱形桁架形式，上弦为平滑拱曲线，相比平行弦桁架能更好地将竖向荷载转化为沿拱轴的轴向压力，减少跨中弯矩对杆件的抗弯要求，腹杆采用三角形稳定排布，每根腹杆的角度都经过受力优化，避免出现零杆冗余的同时，保证任意节点荷载都能通过最短路径传递到两端支座。

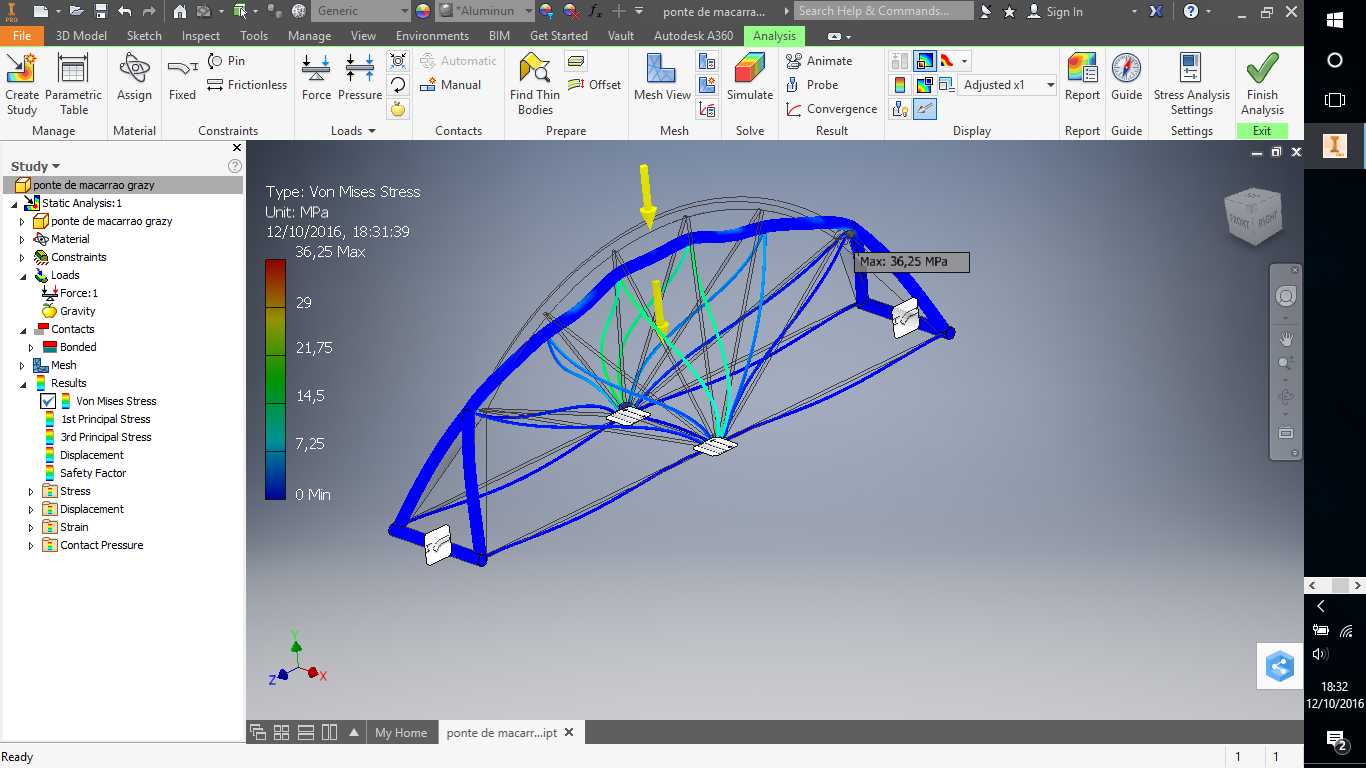

　　设计思路上，整个结构完全围绕静态应力测试的需求展开，所有杆件均采用等截面圆铝管制作，节点处采用精准的相贯线拼接，没有额外的加强肋或者冗余连接件，尽可能还原理想桁架的铰接受力状态，减少节点刚接带来的附加弯矩干扰，让测试得到的杆件应力数据和理论计算值偏差控制在工程允许范围内。两端支座设计为简支边界，一端采用固定铰支约束，限制三个方向平动自由度，另一端采用滚动铰支，允许结构在受载产生轴向变形时自由伸缩，避免温度应力或者装配应力影响测试结果。

　　从安装边界与尺寸逻辑来看，整体跨度控制在实验室测试台架的常规承载范围内，结构宽度适配常规静态应变仪的测点布置间距，每个杆件表面都预留了应变片粘贴的平整位置，不需要额外打磨处理就能直接布置测点。结构总高度按照跨高比的经典力学取值范围设定，既避免跨高比过大导致的结构挠度过大，也不会因为跨高比过小造成材料浪费，所有杆件的长细比都控制在轴心压杆稳定的允许范围内，防止受载时出现杆件失稳提前破坏的情况，保证整个应力测试过程能完整覆盖弹性变形阶段，获取准确的应力-应变对应数据。
