螺杆式弗里克里克RWFII676压缩机三维设计

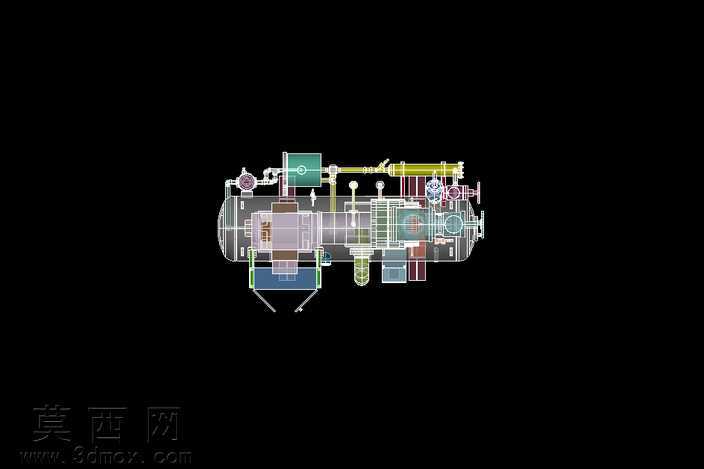

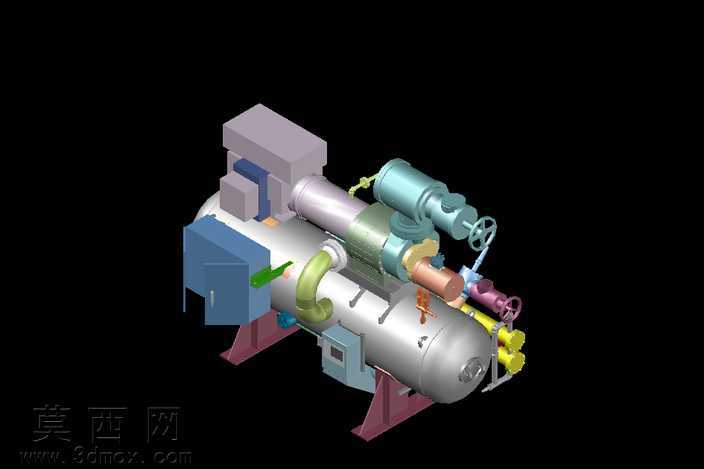

本作品为螺杆式弗里克里克RWFII676压缩机组的三维参数化建模成果，建模过程严格遵循该型号螺杆压缩机的实际工程结构比例，依托三维建模软件完成全零件的特征化搭建，从核心的螺杆啮合转子组件开始，逐步完成卧式储液罐体、驱动电机单元、油路循环组件、气路控制阀组、支撑机架、外置电控箱体、操作手轮及各连接管路的独立建模，每一个零件的尺寸参数都参考实物测绘与产品技术手册设定，保证各部件装配关系完全符合实际设备的安装逻辑。建模阶段针对螺杆转子的复杂螺旋曲面，采用螺旋扫描加曲面修剪的特征构建方式，精准还原阴阳转子的啮合型线，保证转子间的配合间隙符合螺杆压缩机的工作精度要求；对于卧式罐体上的各类管接头、视液镜、阀门接口，均采用阵列与特征复用的方式完成，保证接口位置的排布与实物完全一致。材质与渲染环节，根据设备各部件的实际材质属性赋予对应材质：卧式储液罐体采用哑光金属银材质模拟碳钢压力容器的漆面效果，驱动电机端盖与外壳采用深灰铸铁材质，螺杆压缩主机的缸体采用亮面金属材质体现加工面质感，管路部分根据介质不同区分材质，制冷剂管路采用黄铜材质，油路管路采用深绿漆面金属材质，支撑机架采用暗红防锈漆材质，电控箱体采用蓝灰金属漆面材质，各类操作手轮、紧固件分别赋予黑色工程塑料、镀锌金属等对应材质，渲染阶段采用三点布光方案，主光源模拟工业厂房顶光效果，辅光源补全部件暗部细节，添加柔和的环境反射效果，让整体渲染效果贴近设备在工业场景中的真实视觉表现。结构设计上完整还原了该型号螺杆压缩机的集成化布局，将螺杆主机、驱动电机、油气分离罐体、油冷却组件、吸气排气阀组、控制元件集成在统一的撬装机架上，清晰展现各部件的连接逻辑：驱动电机通过联轴器与螺杆主机的输入轴连接，主机排气端接入卧式储液分离罐体，罐体上排布油路循环的过滤器、控制阀，顶部设置安全阀与检修接口，侧部分别布置吸气截止阀、排气截止阀与外接管路接口，外置电控箱固定在罐体侧方的支架上，方便操作人员进行参数设置与设备启停操作，所有管路的走向都按照实际设备的布管逻辑设计，避免出现管路干涉、部件错位的问题，完整呈现该型号螺杆压缩机作为工业制冷核心设备的完整结构形态，可用于制冷系统原理演示、设备结构教学、产品展示等场景。
