压气机叶片轮盘三维结构设计作品

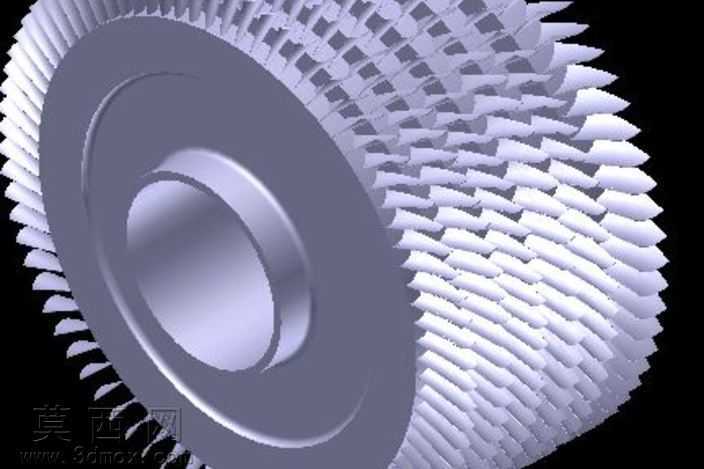

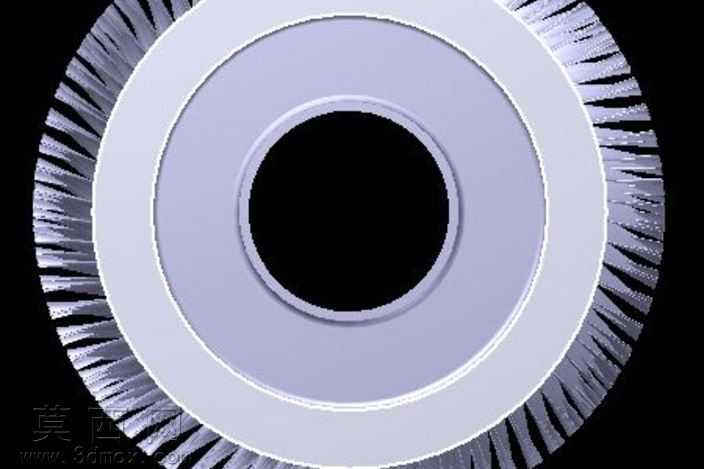

本作品为压气机核心叶片轮盘部件的三维建模成果，建模阶段采用参数化特征构建思路，首先完成轮盘基体的回转特征创建，精准还原中心轴孔的同轴度公差设计、轮盘辐板的渐变壁厚结构，通过回转切除、倒角修饰等操作完成基体的细节处理，保证轮盘主体的结构强度与安装适配性。叶片阵列是本次建模的核心难点，建模时先完成单个叶片的曲面构建，依据气动设计要求调整叶身的扭角分布、叶型厚度渐变规律，通过引导线放样、曲面缝合、实体加厚等操作生成单个叶片实体，保证叶身型面的光顺度，避免出现曲面褶皱、曲率突变等影响气动性能的问题。完成单个叶片建模后，采用圆周阵列方式按照设计的叶片数量完成整圈叶片的排布，严格控制每个叶片的安装角误差，保证阵列后叶片间的流道尺寸均匀一致。材质渲染阶段，为轮盘与叶片赋予高温合金材质效果，调整金属材质的粗糙度、反射率参数，还原金属构件的哑光金属质感，通过添加环境光遮蔽效果突出叶片间的层叠结构与轮盘的轮廓层次，渲染时采用深色背景衬托，强化部件的金属质感与结构立体感。结构设计上充分考虑压气机工作时的受力特性，轮盘与叶片的连接部位做了圆弧过渡处理，降低应力集中风险，中心轴孔的尺寸设计适配标准传动轴的安装要求，整圈叶片的排布符合轴流式压气机的气动布局要求，可用于压气机结构教学、动力部件原理演示、相关产品的前期方案验证等场景，建模过程中严格遵循机械设计的尺寸规范，所有结构特征均可编辑，支持后续的结构优化、仿真分析等二次开发操作。
