压气机三元流叶轮三维结构设计

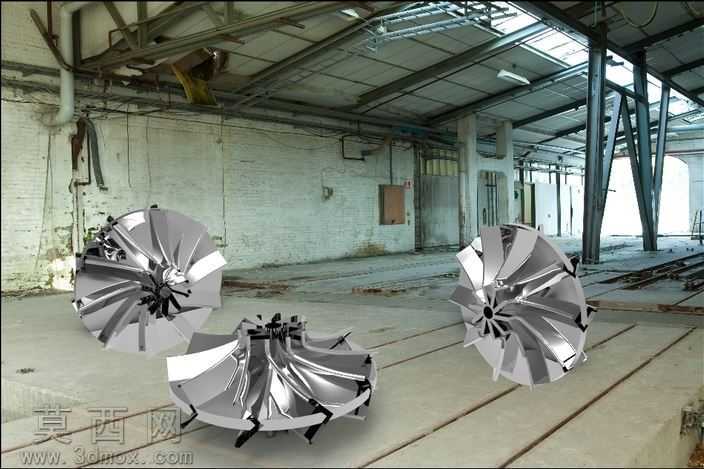

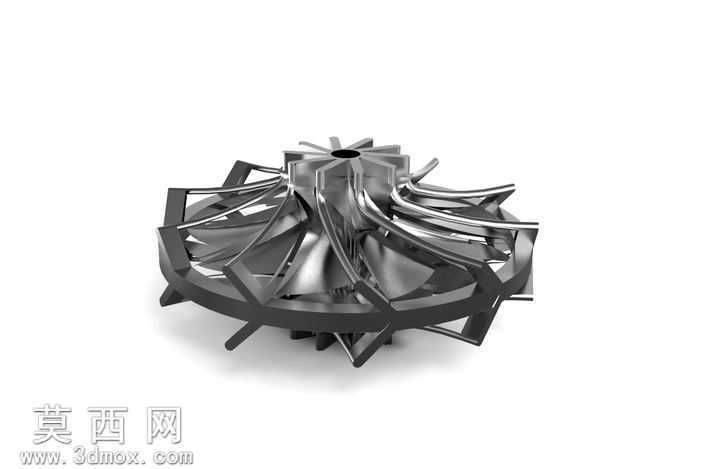

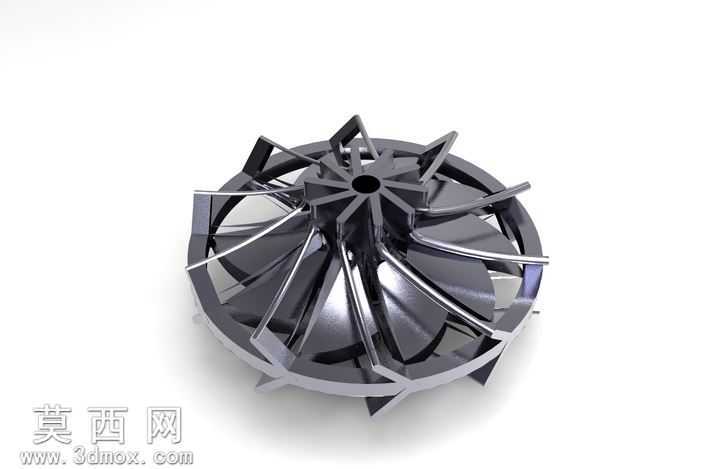

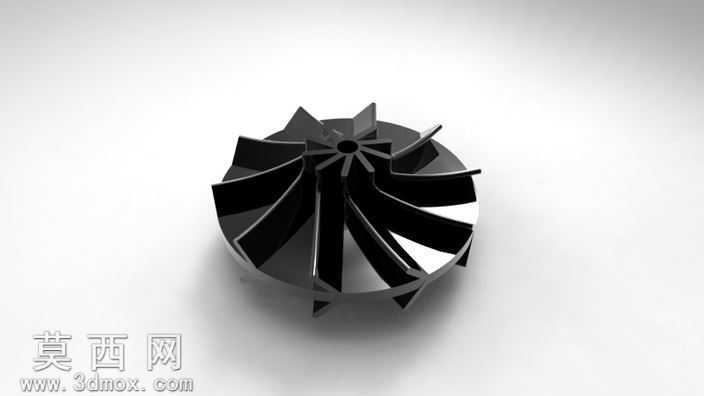

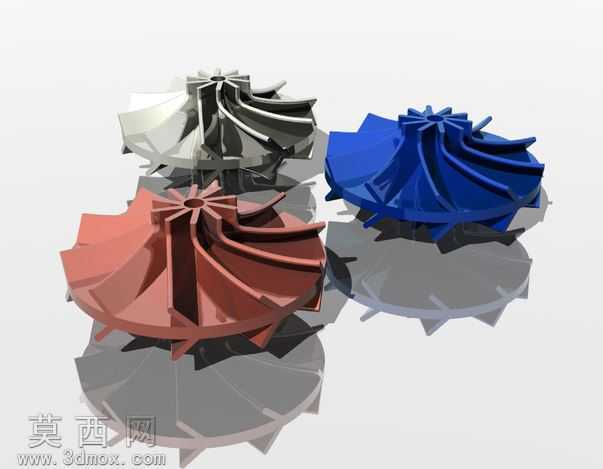

本作品为压气机叶轮三维建模设计，采用专业三维工程软件完成全参数化建模，整体围绕离心式压气机的气动性能需求展开结构设计。建模过程中首先基于气动计算得到的叶片型线数据，通过样条曲线拟合构建叶片的空间流线轮廓，精准控制叶片进口前缘的掠角、出口后缘的安装角，确保叶道内的气流流动平顺，降低流动损失。叶轮整体采用半开式结构设计，轮盘部分为等强度回转体结构，通过旋转凸台特征生成基础基体，再通过阵列特征完成多枚叶片的均匀排布，严格保证叶片间流道的几何一致性，每枚叶片的型面从进口到出口呈现平滑的空间扭曲形态，兼顾气动效率与结构强度要求。渲染阶段针对不同应用场景的叶轮赋予差异化材质，其中高温工况应用的叶轮赋予耐高温合金材质，通过调整金属粗糙度、反射率参数还原锻造金属的哑光金属质感，表面添加细微的加工纹理模拟精密铣削后的真实表面状态；民用低压工况的叶轮分别赋予工程塑料与阳极氧化金属材质，蓝色塑料材质调整半透明与漫反射参数呈现工程塑料的温润质感，红色氧化金属材质调整金属光泽与色彩饱和度还原表面处理后的视觉效果。模型结构设计阶段充分考虑后续加工工艺性，叶片与轮盘的衔接处做了平滑的圆角过渡处理，避免应力集中问题，叶轮中心的安装孔与定位端面严格按照通用安装标准设计，可直接适配常规压气机的主轴安装尺寸。整个建模过程遵循自上而下的设计思路，先确定叶轮的整体气动尺寸边界，再逐步细化叶片型面、轮盘结构、安装定位特征，所有特征均保留完整参数化建模历史，可根据不同的流量、压比需求快速调整叶片数量、进出口直径、叶片型线等核心参数，适配不同功率等级的压气机设计需求，模型的几何精度满足后续CAE气动仿真、结构强度校核以及数控加工编程的使用要求，可直接用于产品研发阶段的方案验证、性能仿真以及生产加工的数模依据。
