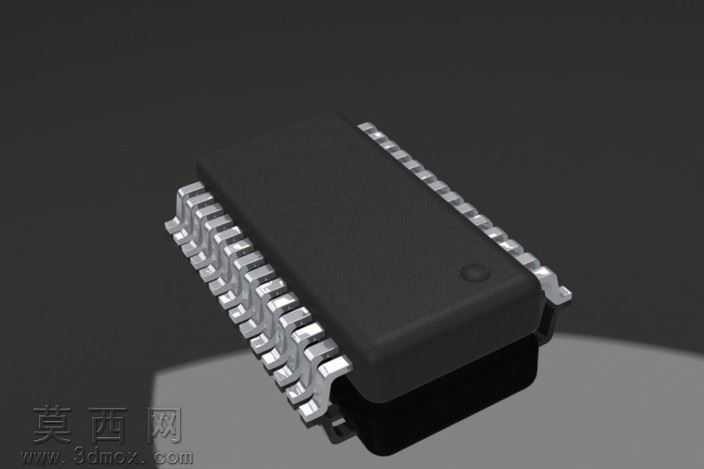

28针串口转USB桥接芯片外观结构模型

本模型针对28针串口转USB桥接芯片的外观与外部结构进行三维建模还原，建模过程以芯片实际外观尺寸比例为基准，首先通过参考实物的轮廓特征绘制主体塑封基体的草图，通过拉伸命令生成黑色哑光塑封的主体块体，精准还原塑封外壳的圆角过渡、表面小圆点定位标识的细节特征。针对芯片两侧的28个引脚，采用阵列化建模思路，先绘制单个引脚的截面轮廓，通过拉伸生成单个金属引脚的基础形态，再根据引脚的实际排布间距完成双侧线性阵列，同时对引脚末端的弯折结构进行单独细节处理，还原SOP封装引脚的向外微弯、末端收窄的结构特征，保证引脚排布的间距均匀、形态统一。材质渲染阶段，为塑封主体赋予哑光黑色工程塑料材质，调整材质的粗糙度参数还原塑封表面的微磨砂质感，避免过度反光；为金属引脚赋予镀锡金属材质，调整金属的反射率与高光参数，还原金属引脚的亮银色金属光泽，同时在引脚与塑封衔接处添加细微的装配缝隙细节，提升模型的真实感。建模过程中重点把控芯片的整体长宽高比例、引脚的伸出长度与排布间距，保证模型的外观尺寸与实物的视觉比例完全一致，虽然未还原芯片内部的晶圆与电路结构，但外部的封装形态、引脚结构、定位标识均按照实物特征还原，可用于电子电路原型搭建的场景展示、PCB布局的外观参考、电子类教学演示的可视化素材使用。模型在细节处理上兼顾了外观还原度与建模效率，没有添加冗余的内部结构，重点突出芯片外部的可识别特征，塑封表面的定位凹点、引脚的金属光泽、塑封与引脚的衔接关系都经过反复调整，渲染后的效果能够清晰展现SOP封装芯片的典型外观特征，可直观呈现28针串口转USB桥接芯片的外部形态，满足电子设计场景下的外观展示、装配示意等使用需求。
