ANSI405标准8孔20齿钢链轮传动件

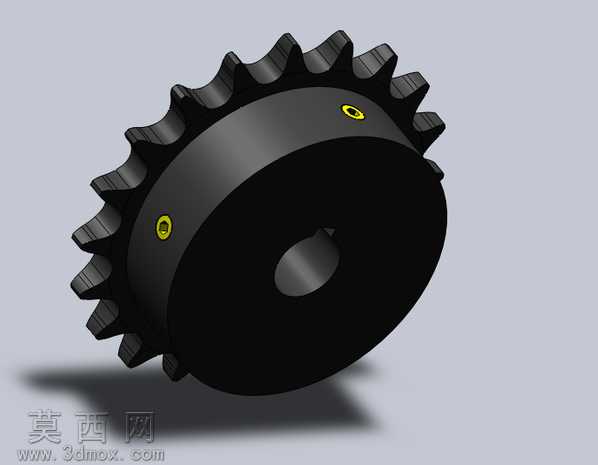

本模型为ANSI405标准规格的8孔20齿钢制链轮，采用SolidWorks进行全参数化三维建模，建模过程严格遵循ANSI链轮齿形设计规范，先通过草图绘制链轮的节圆、齿顶圆、齿根圆基准轮廓，通过方程式驱动齿形渐开线及齿侧圆弧曲线，保证每个轮齿的齿距、齿厚、齿高参数完全符合标准传动要求，避免后续啮合传动出现卡滞、跳齿问题。模型主体为一体式盘状结构，中心设置带键槽的安装轴孔，用于与传动轴配合传递扭矩，轮毂侧面均匀布置2个紧定螺钉安装孔，孔位做了沉台处理，螺钉安装后端面不超出轮毂外圆，保证装配后无突出干涉。轮缘部分均匀分布20个标准传动齿，齿面做了过渡圆角处理，减少链条啮合时的应力集中，提升零件使用寿命。渲染阶段采用哑光发黑钢材材质模拟实际链轮的热处理表面效果，金属质感真实，轮毂上的紧定螺钉采用黄色镀锌材质做区分，清晰展示紧定螺钉的安装位置与结构。模型整体结构完整，所有特征参数可编辑调整，可直接用于传动系统的装配验证、运动仿真，也可导出工程图用于生产加工参考。该链轮主要适配ANSI405规格的传动链条，8孔的安装设计可适配不同的连接固定需求，2个紧定螺钉可从径向锁紧传动轴，防止链轮工作时发生轴向窜动与周向打滑，保证传动的稳定性与可靠性。建模时对齿形部分做了细节优化，齿顶做了微小倒角，既符合实际加工工艺要求，也避免装配时齿尖刮伤链条部件，轮毂与轮缘的过渡位置采用圆弧过渡，降低结构应力集中风险，整体建模逻辑清晰，特征树层级明确，便于后续根据实际使用需求修改齿数、孔径、齿厚等参数，适配不同的传动工况。
