开放式钢管车架单人越野卡丁车设计

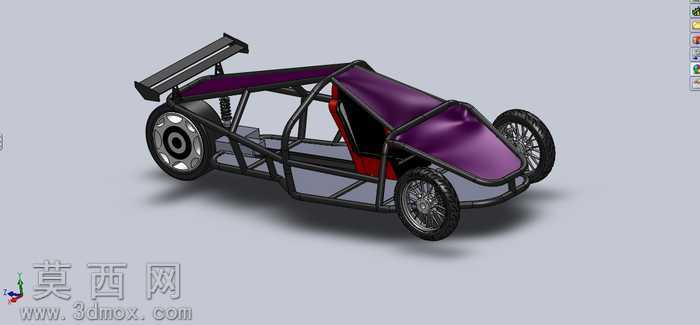

该作品为单人开放式管架越野卡丁车的三维设计方案，整体建模围绕轻量化越野竞速的使用需求展开，采用外露式钢管桁架作为核心承载结构，在三维建模过程中对每一段管材的弯折角度、连接节点都做了精准的参数化设定，通过反复调整管材排布逻辑，在控制整体重量的同时保证车架的抗扭刚性与碰撞防护能力。建模阶段先完成主车架环、侧边防撞梁、前后安装硬点的基准搭建，再逐步匹配悬架安装位、座椅固定点、动力总成预留空间的位置关系，针对初始版本车架高度冗余不足的问题，对座舱区域的管架角度做了迭代优化，将座舱框架的倾斜角度从初始的30度调整至适配人体坐姿的20度，同时扩展了座舱横向与纵向的容纳空间，最终确定38英寸×71英寸×36英寸的核心框架尺寸，保证驾乘人员的操作空间充裕。外观覆盖件采用亮紫色哑光质感的曲面建模，仅覆盖车头前部、座舱两侧与座椅后方区域，既保留了管架车型的机械裸露质感，又能阻挡行驶过程中车轮带起的泥水飞溅，车尾设置大尺寸高位固定式尾翼，通过支架与后车架直接连接，建模时对尾翼的安装角度做了适配高速行驶下压力需求的设定。行走系统部分还原了大颗粒越野轮胎与多辐式轮毂的结构，前后悬架均采用外露式螺旋弹簧搭配减震器的结构，建模时预留了减震器的行程空间与转向机构的运动间隙，座椅采用红黑拼接的桶式赛车座椅，直接固定在车架底部的横梁上，座舱左侧设置单开门结构，方便驾乘人员上下车。渲染阶段采用工作室柔光环境，突出金属管材的冷硬质感与紫色覆盖件的细腻漆面效果，将车架焊接节点、悬架弹簧纹理、轮胎胎面花纹等细节做了清晰呈现，整体设计兼顾了越野车型的通过性、管架结构的轻量化优势与单人驾乘的操作便利性，属于院校项目实践类的载具设计成果，所有结构尺寸均经过适配调整，轮胎与轮距参数经过多轮校验，能够满足小型越野卡丁车的原型开发参考需求。
