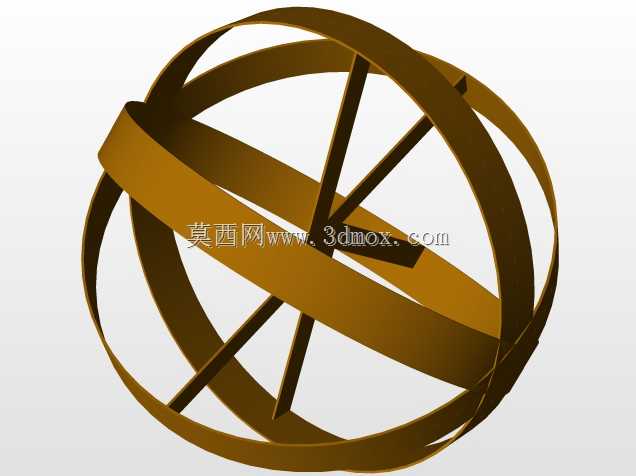

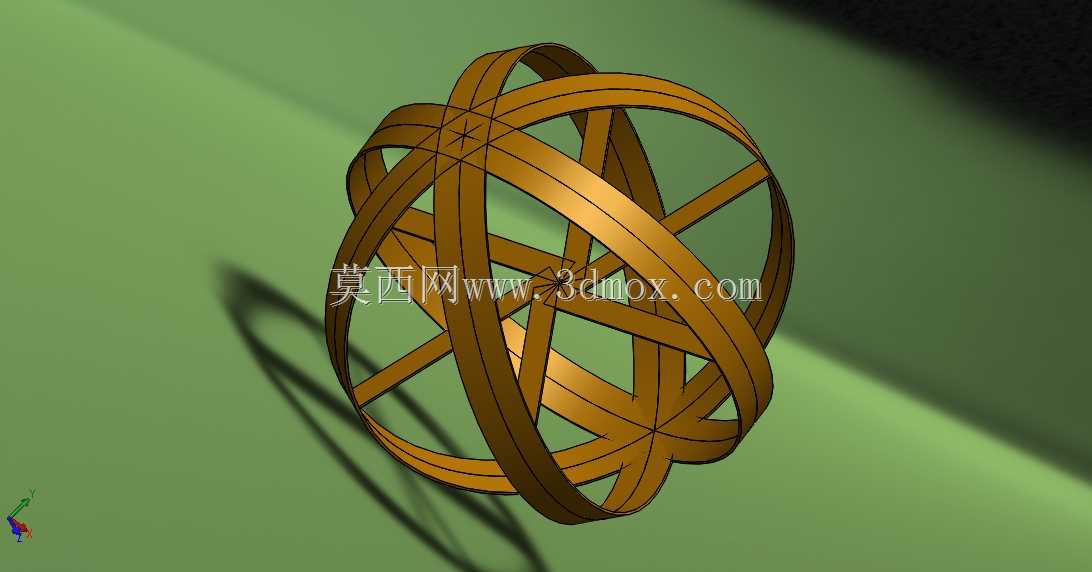

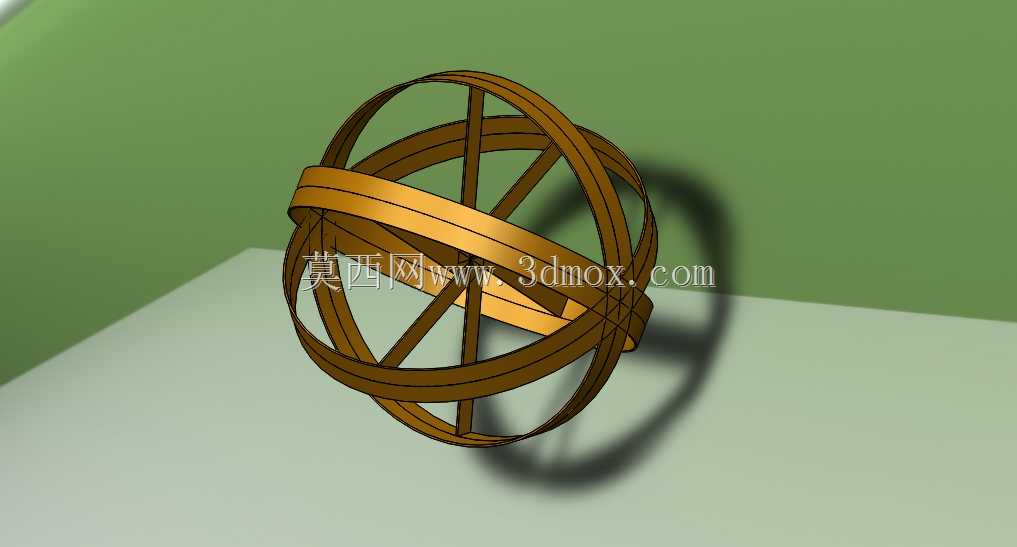

交错环带镂空球形创意结构件

这类交错环带构成的镂空球形结构，在工业场景中可作为流体管路中的稳流扰流内芯使用，当流体从环带间隙穿过时，交错排布的弧形环带会打乱流体的层流状态，让不同流速的流体介质充分混合，避免管路局部出现介质沉积或流阻突变的问题，相比传统的叶片式扰流件，这种全对称的球形结构不存在安装方向的限制，无需在装配时对准流向标识，能大幅降低现场安装的对位难度，适配任意走向的管路布设需求。从结构设计逻辑来看，整个构件以标准球体为设计基准，所有环带的曲率完全贴合球体外表面，每一条环带的宽度、厚度保持一致，环带之间的交叉位置采用一体化衔接处理，不存在额外的拼接焊缝或装配接缝，既保证了整体结构的受力均匀性，也避免了拼接位置容易出现的应力集中问题。在安装边界适配方面，整个构件的最大外轮廓为标准球形，可直接适配对应通径的圆形管路内腔，安装时仅需在管路两端设置限位挡圈即可完成固定，不需要额外设计定制化的安装支座，环带之间预留的镂空间隙占整体外轮廓体积的六成以上，既保证了流体的过流面积不会出现大幅衰减，也能让流体在穿过结构时形成多方向的微涡流，提升混合效率。除了流体管路的应用场景，这类结构也可作为机械设备的通风口防护装饰件，全对称的镂空结构在保证通风量的同时，能阻挡大尺寸异物进入设备内部，交错的环带结构相比普通的网格防护网具备更好的抗冲击性能，当受到外部侧向冲击力时，多条环带会共同分散受力，不会出现局部网格断裂脱落的问题。在建模过程中，需要先确定球体的基准直径，再以球心为原点建立三个互相垂直的基准平面，在每个基准平面上绘制等宽度的环形闭合轮廓，通过曲面加厚的方式生成单条环带的实体，再通过圆周阵列的方式完成所有环带的排布，最后对所有环带的交叉位置进行布尔合并与圆角过渡处理，保证所有衔接位置的顺滑度，避免出现尖锐棱角导致的应力集中问题。实际生产加工时，这类结构可采用一体化3D打印成型，也可通过铸造工艺批量生产，加工过程中需要保证每一条环带的厚度公差控制在合理范围内，避免出现局部环带过薄导致结构强度不足，或是局部过厚导致整体重量超标的问题，构件的表面可根据使用场景做抛光、喷砂或是防腐涂层处理，适配不同的工况使用需求。
