太阳轮与行星轮传动运动演示结构

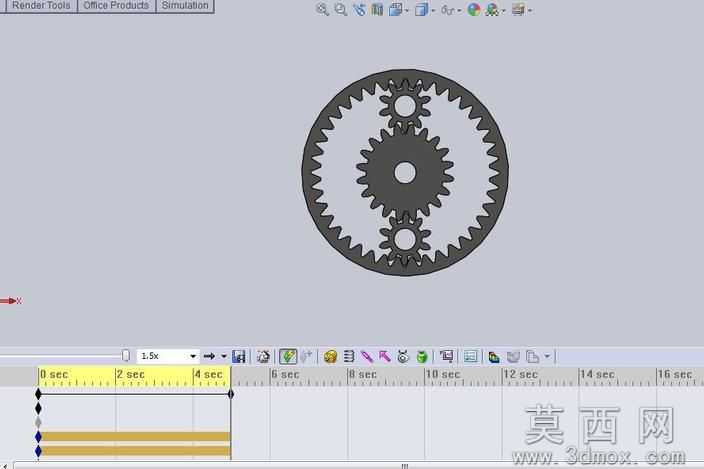

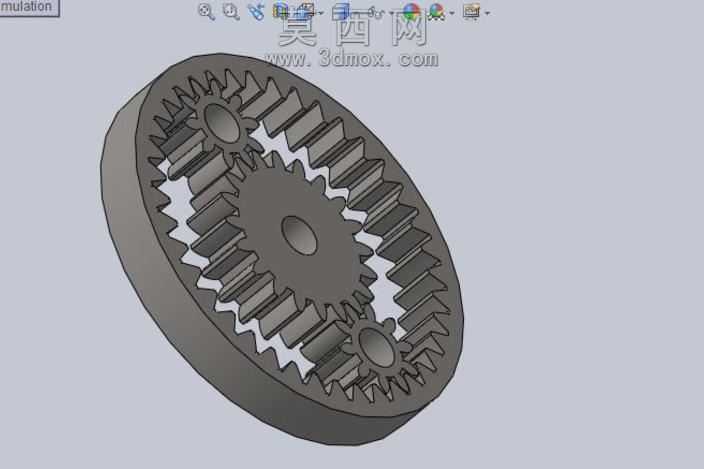

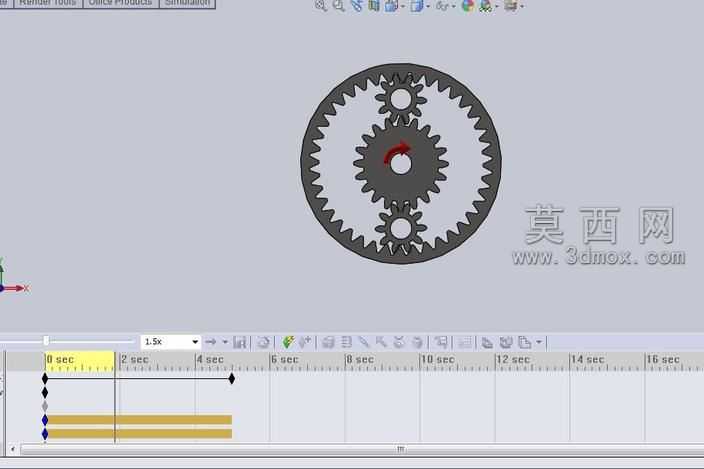

本作品为行星轮系传动结构的三维建模与运动演示模型，采用SolidWorks完成全参数化建模与运动仿真搭建，完整还原了太阳轮与行星轮的啮合传动逻辑。建模过程中，首先依据行星轮系的传动比计算公式确定各齿轮的模数、齿数、压力角等核心参数，保证中心太阳轮、周向均匀分布的行星轮与外侧固定内齿圈的齿形完全匹配，避免啮合过程中出现干涉卡顿。齿形部分采用渐开线齿廓精准绘制，通过草图驱动的特征拉伸生成各齿轮的实体结构，对齿轮的轴孔、定位端面等装配基准面做了公差适配处理，确保虚拟装配时各部件同轴度、啮合间隙符合实际机械装配要求。材质设置上，为各齿轮赋予了合金结构钢的材质属性，调整表面粗糙度、金属反光度参数，还原金属齿轮的真实质感，同时对不同功能的齿轮做了轻微的色彩区分，便于观察传动过程中各部件的运动轨迹。运动仿真模块中，为太阳轮添加旋转驱动马达，为行星轮添加公转与自转的运动约束，匹配内齿圈固定的边界条件，设置合理的仿真帧率与运动时长，通过时间轴关键帧调整驱动转速，完整复现行星轮系中太阳轮输入、行星轮沿内齿圈周转同时自转的运动状态，可直观展示该类轮系的动力传递路径与运动规律。整体设计围绕行星轮系的运动原理展示展开，建模过程严格遵循机械设计规范，所有配合约束完全符合实际机械装配逻辑，仿真运动无穿模、无错位，可作为机械原理教学、行星传动结构设计参考的直观演示载体，帮助学习者快速理解太阳轮与行星轮的啮合传动关系，掌握行星轮系的运动特性。
