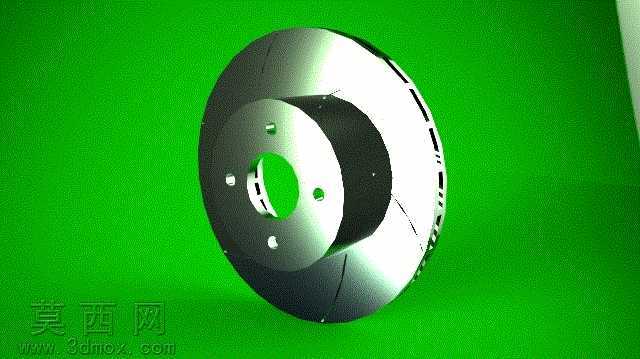

汽车通风式制动盘转子三维结构设计

本作品为汽车制动系统核心部件制动盘转子的三维设计成果，建模阶段以实际车用通风制动盘的功能需求为核心基准，首先梳理盘式制动器的工作逻辑，明确制动盘需要承担的摩擦制动、散热、安装定位三大核心功能，以此为基础搭建整体建模框架。建模过程中先绘制中心安装基准面的草图，精准定位中心轴孔、安装螺栓孔的位置与尺寸，确保与轮毂安装位的匹配精度，随后通过拉伸特征构建制动盘的主体基体，针对通风式结构的内部散热风道，采用阵列特征结合曲面切除的方式，完成周向均匀分布的通风流道设计，既保证风道的导流角度能够在车辆行驶时引导气流穿过盘体带走摩擦热量，也兼顾了盘体整体的结构强度，避免应力集中问题。外圆摩擦面的边缘设计了周向分布的散热开槽，能够在制动过程中排出摩擦产生的磨屑，减少磨屑对摩擦面贴合度的影响，同时提升涉水工况下的排水效率，避免水膜导致制动效能下降。材质设计上针对制动盘的实际应用场景，赋予摩擦面高碳铸铁材质属性，还原金属切削加工后的哑光金属质感，对安装盘面做了精加工面的材质区分，呈现更细腻的金属反光效果，渲染阶段采用纯色背景突出部件主体，通过光影调整清晰展现盘体的厚度变化、风道结构、安装孔位的细节，让整体结构一目了然。设计过程中充分考虑制动盘的动平衡要求，所有周向特征均采用等角度均匀阵列，避免质量分布不均导致的高速抖动问题，同时对安装孔的倒角、盘体边缘的圆角做了细节处理，还原真实零部件的加工工艺特征，整体模型结构完整，尺寸逻辑符合车用制动盘的实际设计规范，能够清晰展现通风制动盘的内部构造与外部装配特征，可用于制动系统结构展示、相关教学演示或者零部件设计参考。
