单室空气制动执行器总成三维结构设计

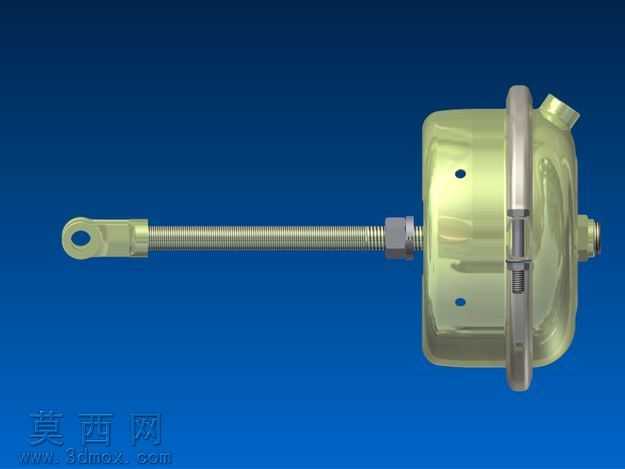

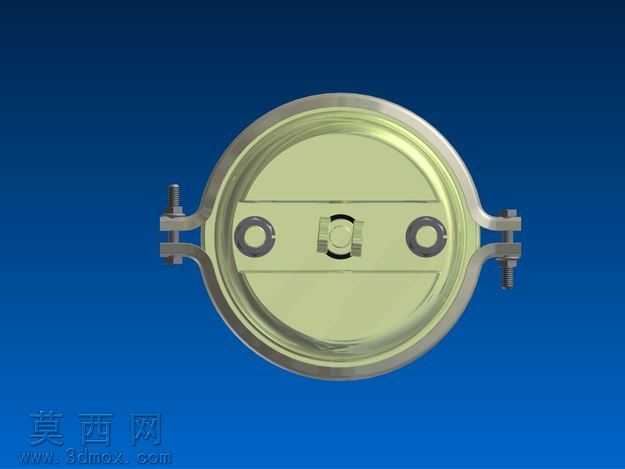

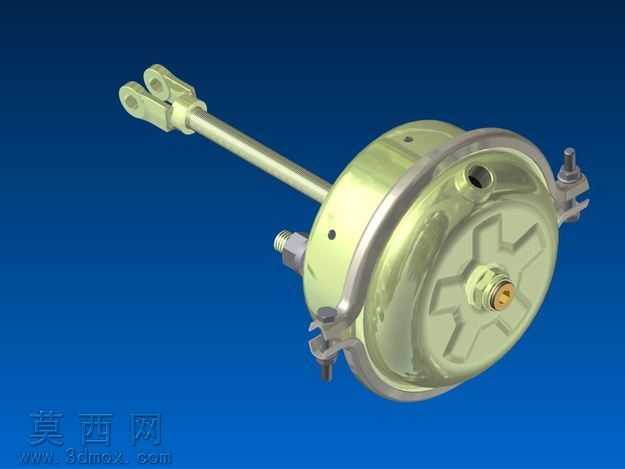

本模型为单室空气制动执行器总成，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循气动制动部件的实际装配逻辑，对每一处结构细节做了精准还原。整体建模从核心的膜片腔体结构入手，首先完成圆形承压壳体的曲面构建，通过旋转凸台命令生成壳体基础轮廓，再对壳体边缘的卷边密封结构、侧面的气嘴安装位、端部的快接卡扣结构做逐一细化，确保腔体的密封结构、安装接口的尺寸比例与实物完全一致。针对伸出的推杆组件，建模时先完成杆身的圆柱拉伸特征，再对端部的叉形连接头做特征切除，还原叉头的销孔、连接端面的倒角细节，同时对推杆与腔体之间的导向密封座做了独立建模，还原导向套的阶梯结构与密封槽位。材质渲染阶段，为金属壳体赋予镀锌金属材质，调整材质的金属度、粗糙度参数，还原镀锌件略带哑光的金属光泽与轻微的表面反光质感；推杆部分做了抛光钢材质处理，突出杆身加工后的光滑金属质感；密封胶圈、膜片等非金属部件赋予黑色橡胶材质，调整材质的漫反射与粗糙度参数，还原橡胶件的哑光磨砂质感；气嘴、固定螺栓等小零件做了发黑处理的金属材质区分，让不同部件的材质层次清晰可辨。结构设计上完整还原了单室制动执行器的工作逻辑，腔体内部的承压膜片、复位弹簧、推杆连接盘等内部结构均做了等比例建模，各零件之间保留了合理的装配间隙，可直接用于装配干涉检查、运动仿真演示。建模过程中对所有特征做了参数化关联，方便后续根据不同制动参数需求调整腔体直径、推杆行程、接口尺寸等关键参数，模型的所有倒角、圆角、安装孔位均按照实际加工工艺要求设置，没有出现非工艺性的尖锐棱角，既保证了模型的视觉真实感，也具备后续工程转化的参考价值。渲染阶段采用深蓝色纯色背景，搭配柔和的侧方打光，突出金属部件的轮廓反光与结构层次，将执行器的推杆伸出状态、腔体外形、安装接口等核心结构完整呈现，能够清晰展示单室空气制动执行器的整体外形与装配关系。
