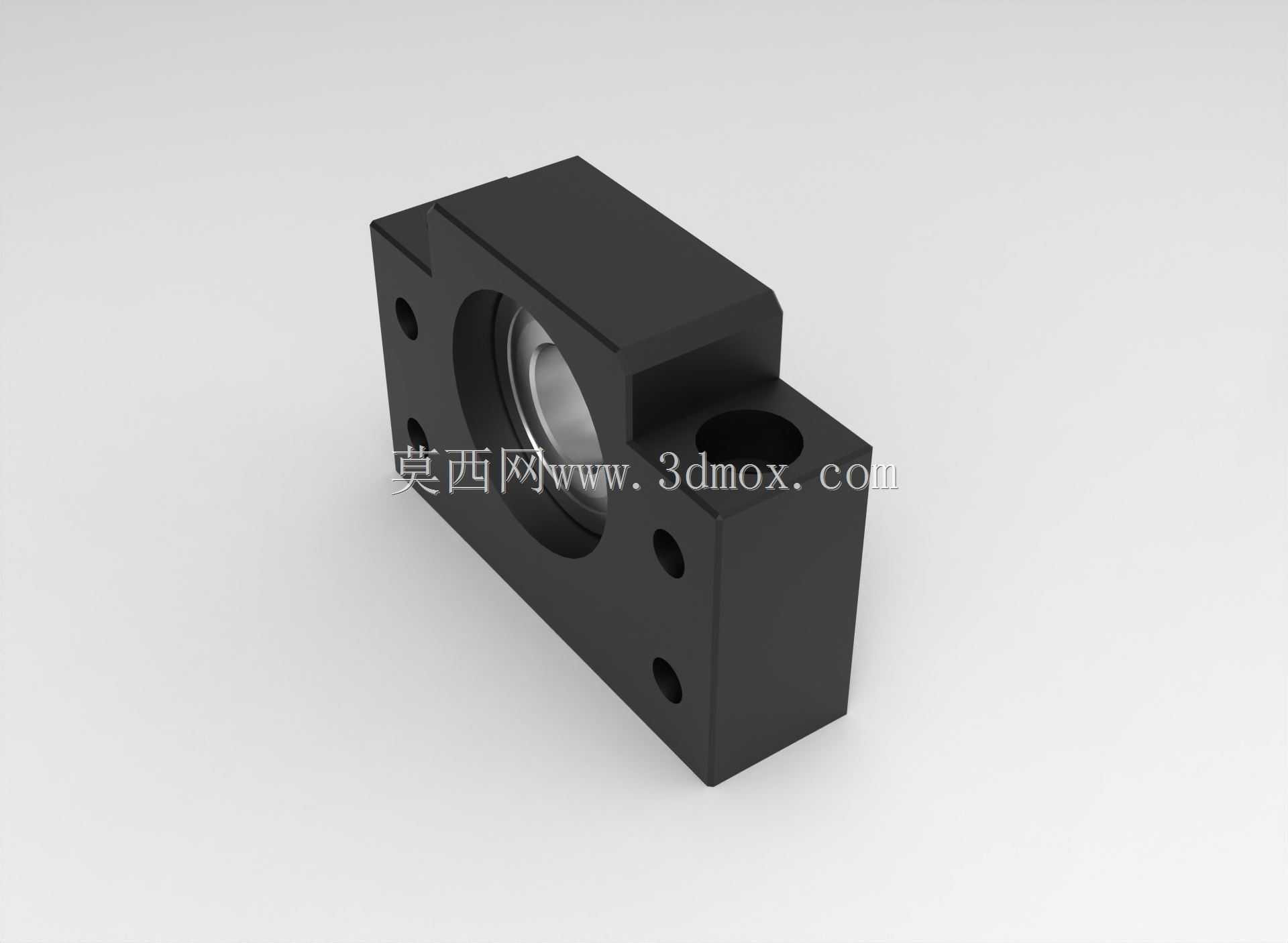

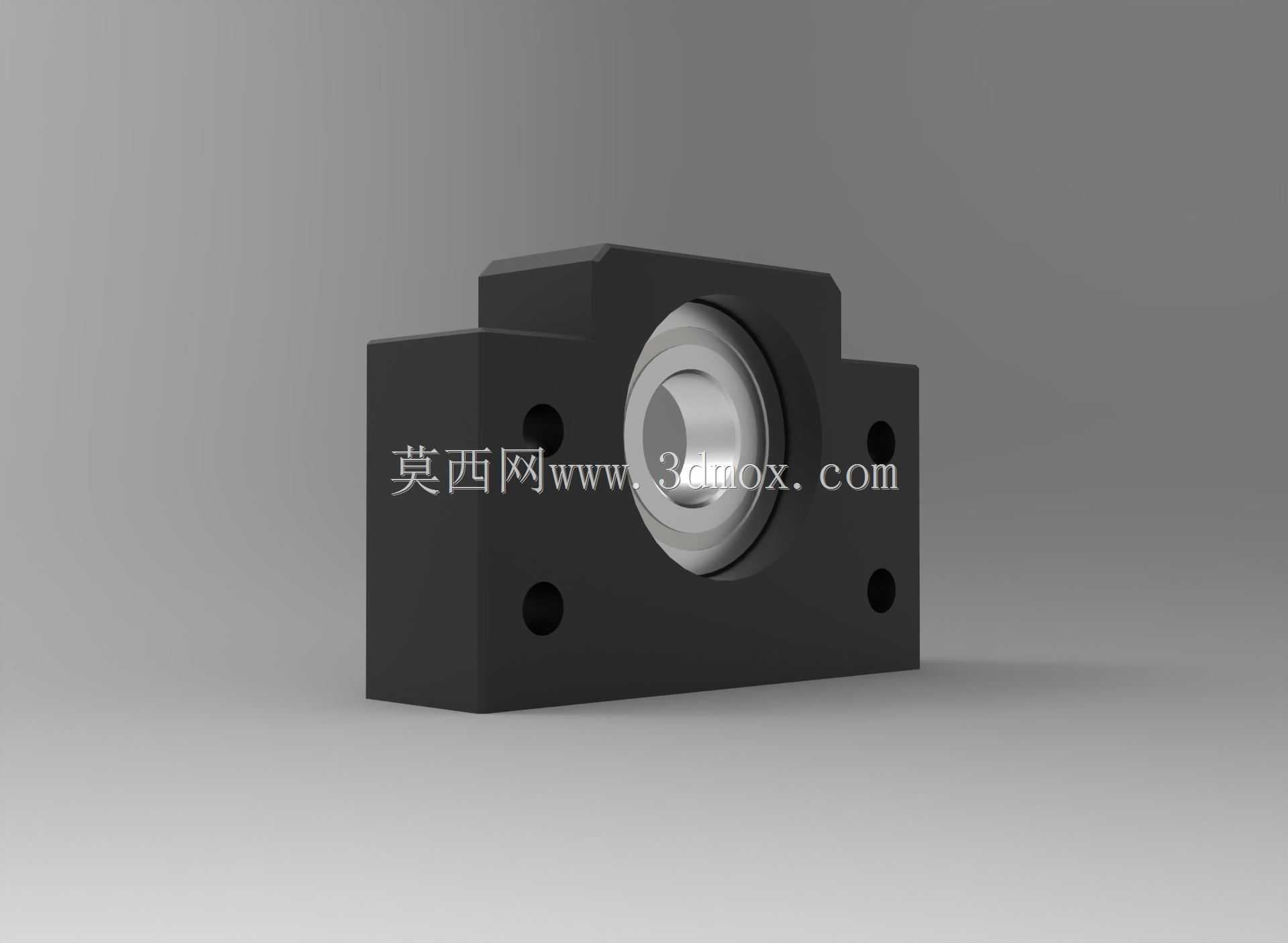

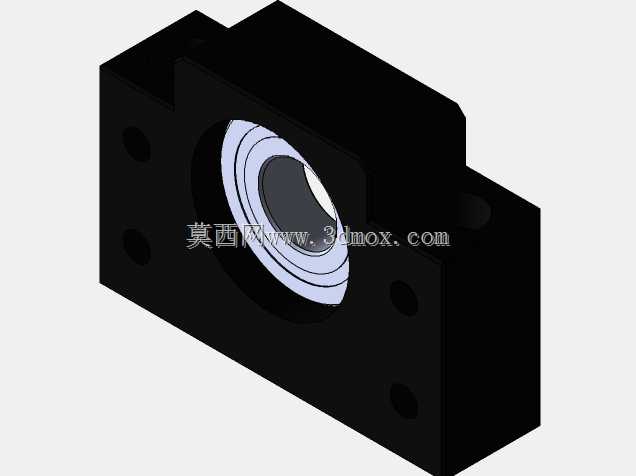

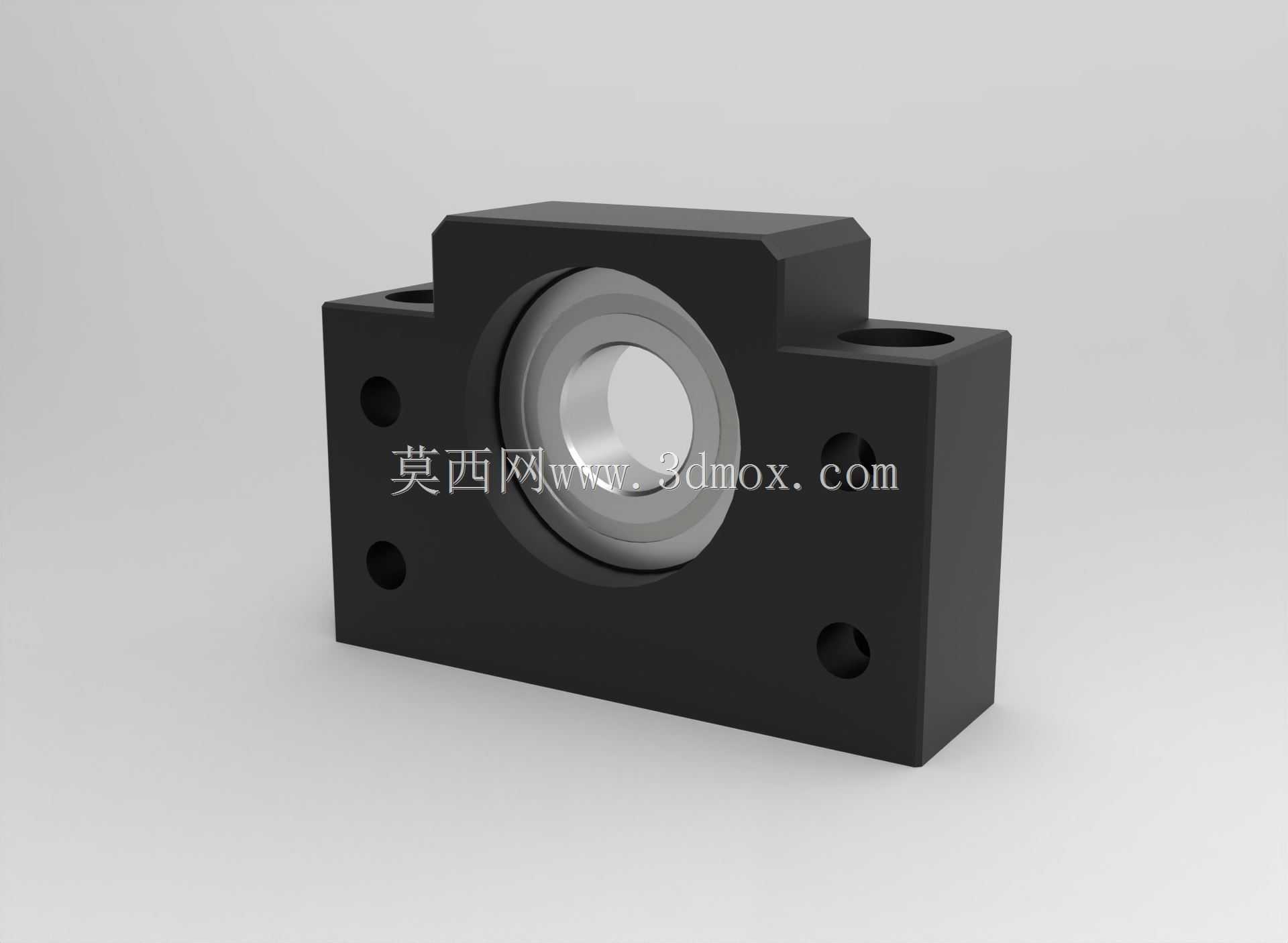

BF15型滚珠丝杠支撑固定座结构设计

在直线传动模组、数控滑台、精密进给机构的搭建过程中，滚珠丝杠的支撑端固定结构直接决定了整套传动系统的回转精度、轴向刚性与运行寿命，BF15规格的支撑座正是适配15mm公称直径滚珠丝杠支撑端的标准安装构件。这类支撑座常与同规格的丝杠固定座配对使用，分别布置在丝杠行程的两端，支撑端一侧允许丝杠在温度变化产生热伸长时存在微量的轴向游动，避免丝杠因热胀冷缩出现弯曲憋卡的问题。从结构设计来看，该支撑座采用一体式方块铸铁或碳钢铣削成型的基座，基座中心预装适配丝杠轴径的深沟球轴承，轴承内圈与丝杠轴端过盈配合，外圈通过基座内的台阶孔与端盖实现轴向定位，可承受径向载荷与少量的轴向载荷，完全匹配支撑端的受力特性。基座本体的安装面做了精磨处理，平面度控制在0.02mm以内，保证安装后与设备安装基面的贴合度，避免因安装面不平导致轴承内圈偏斜、丝杠运转卡滞。安装边界方面，基座两侧对称布置了四个沉头安装孔，孔位间距遵循行业通用的安装尺寸标准，可直接适配市面上多数15规格丝杠的配套安装板，不需要额外做孔位二次加工；基座中心的轴承安装孔与底面安装基准的垂直度公差控制在0.01mm/100mm以内，保证丝杠安装后与直线导轨的平行度符合进给系统的精度要求。在实际选型应用中，这类支撑座多用于中小型自动化设备的进给轴，比如桌面型点胶机、小型数控雕刻机、3C产品检测移栽滑台等场景，安装时需要注意先将轴承压入基座孔位，再将锁紧螺母锁紧在丝杠轴端，调整好轴承预紧力后再将基座固定在设备安装面上，预紧力不宜过大，否则会增大丝杠运转阻力、提升温升，预紧力过小则会出现传动间隙，影响进给定位精度。此外，基座上预留的注油孔可直接对接设备的集中润滑管路，定期给内部轴承补充润滑脂，延长轴承的使用寿命，不需要频繁拆解支撑座做维护。
