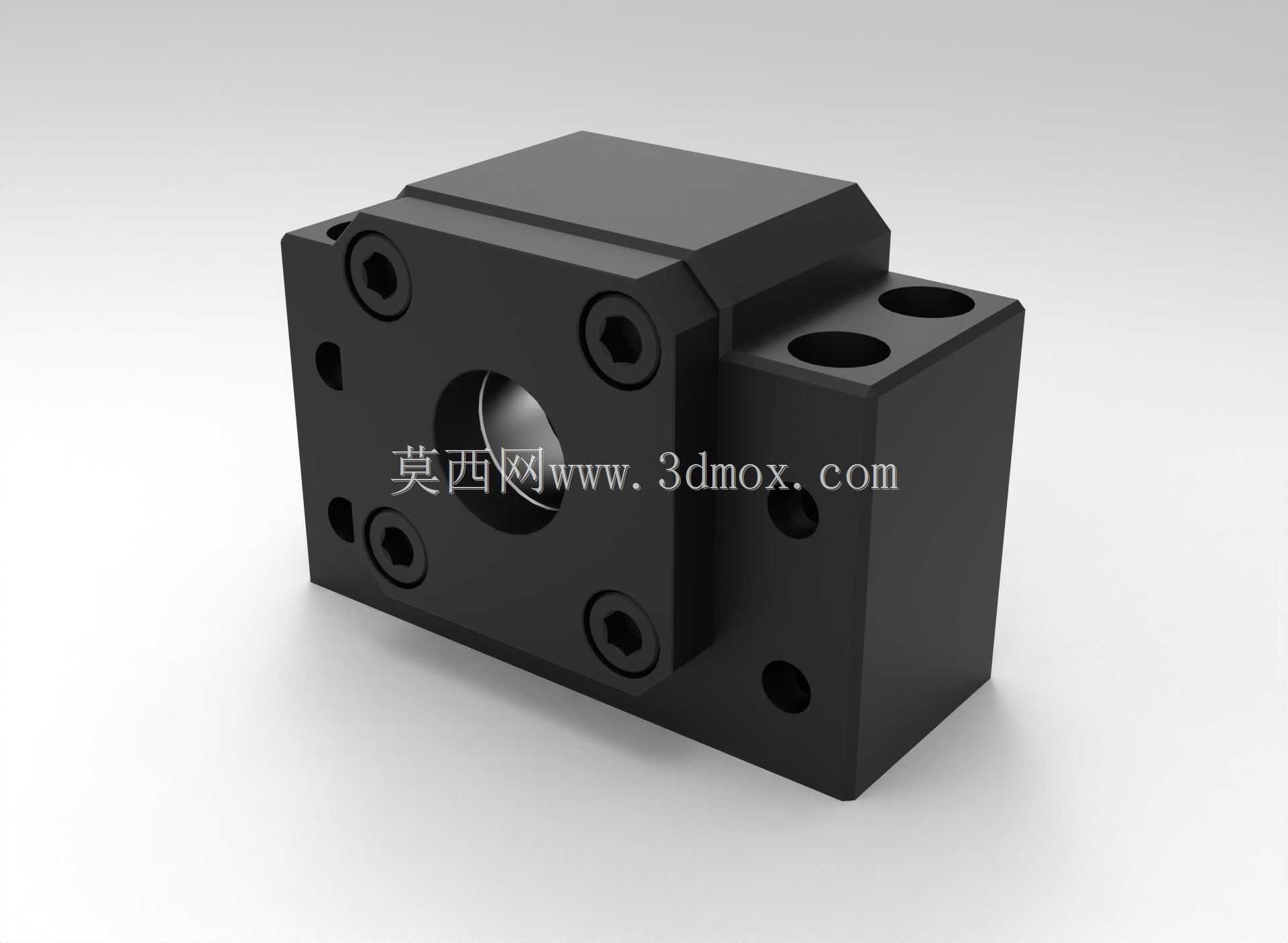

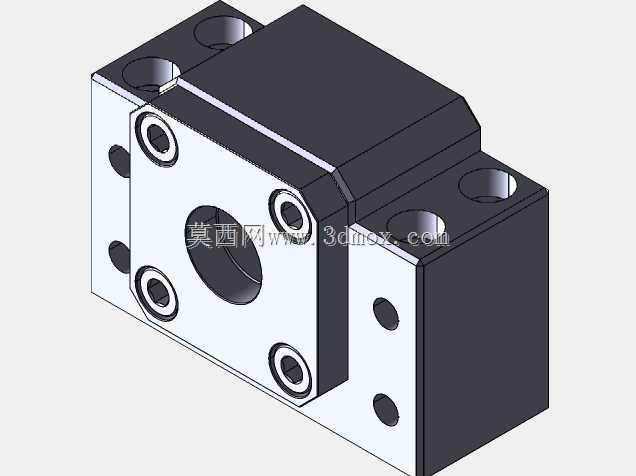

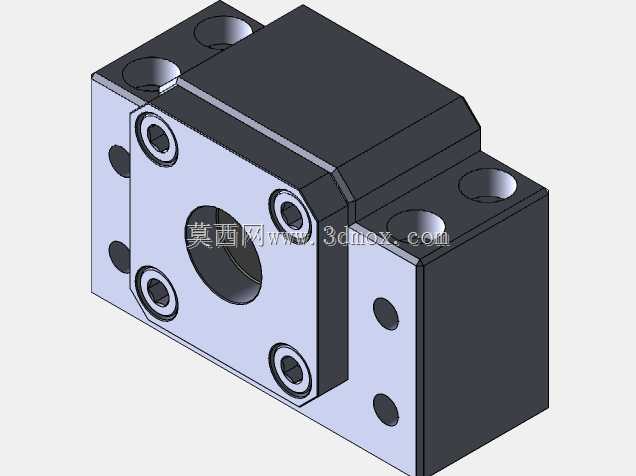

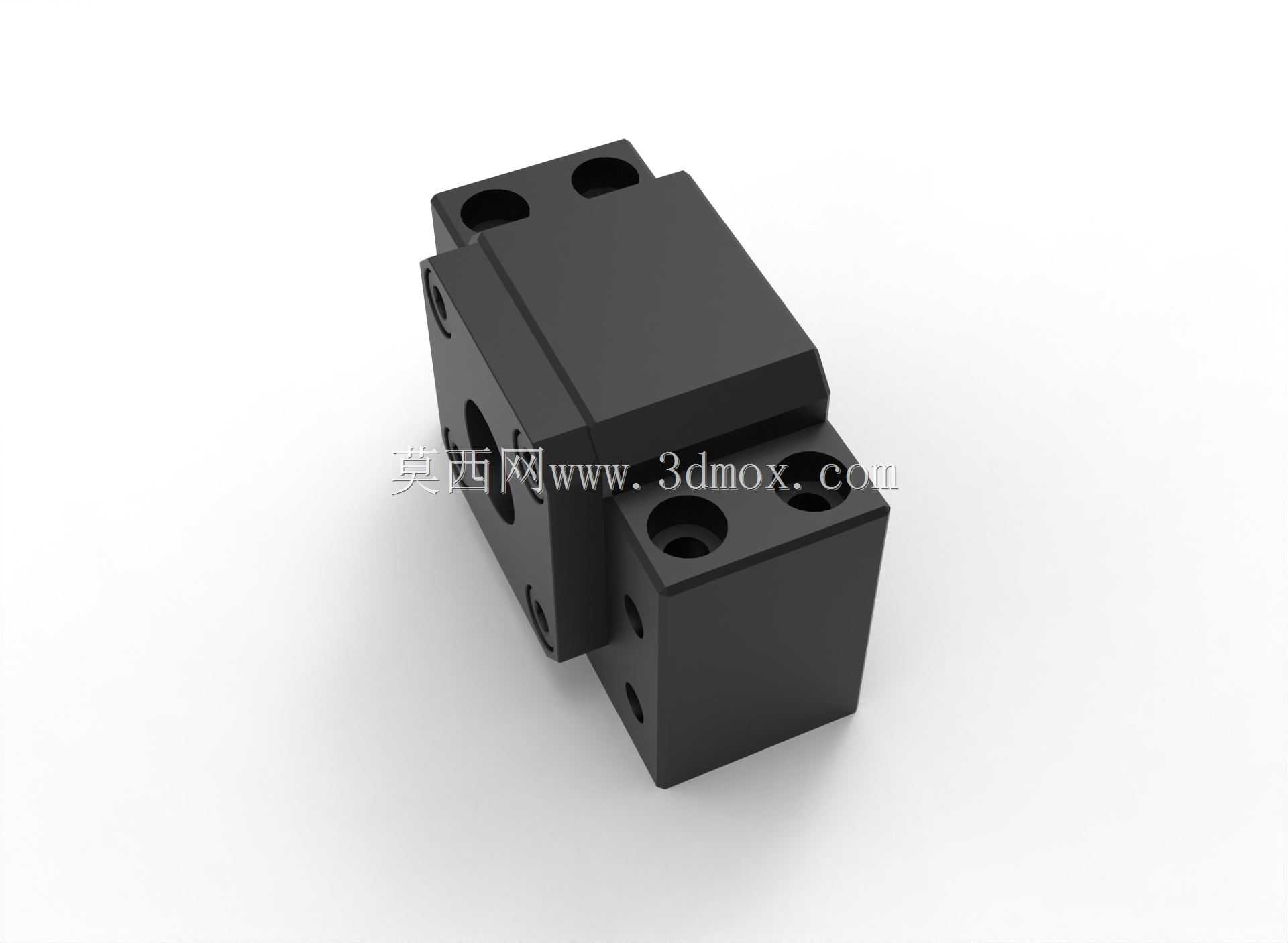

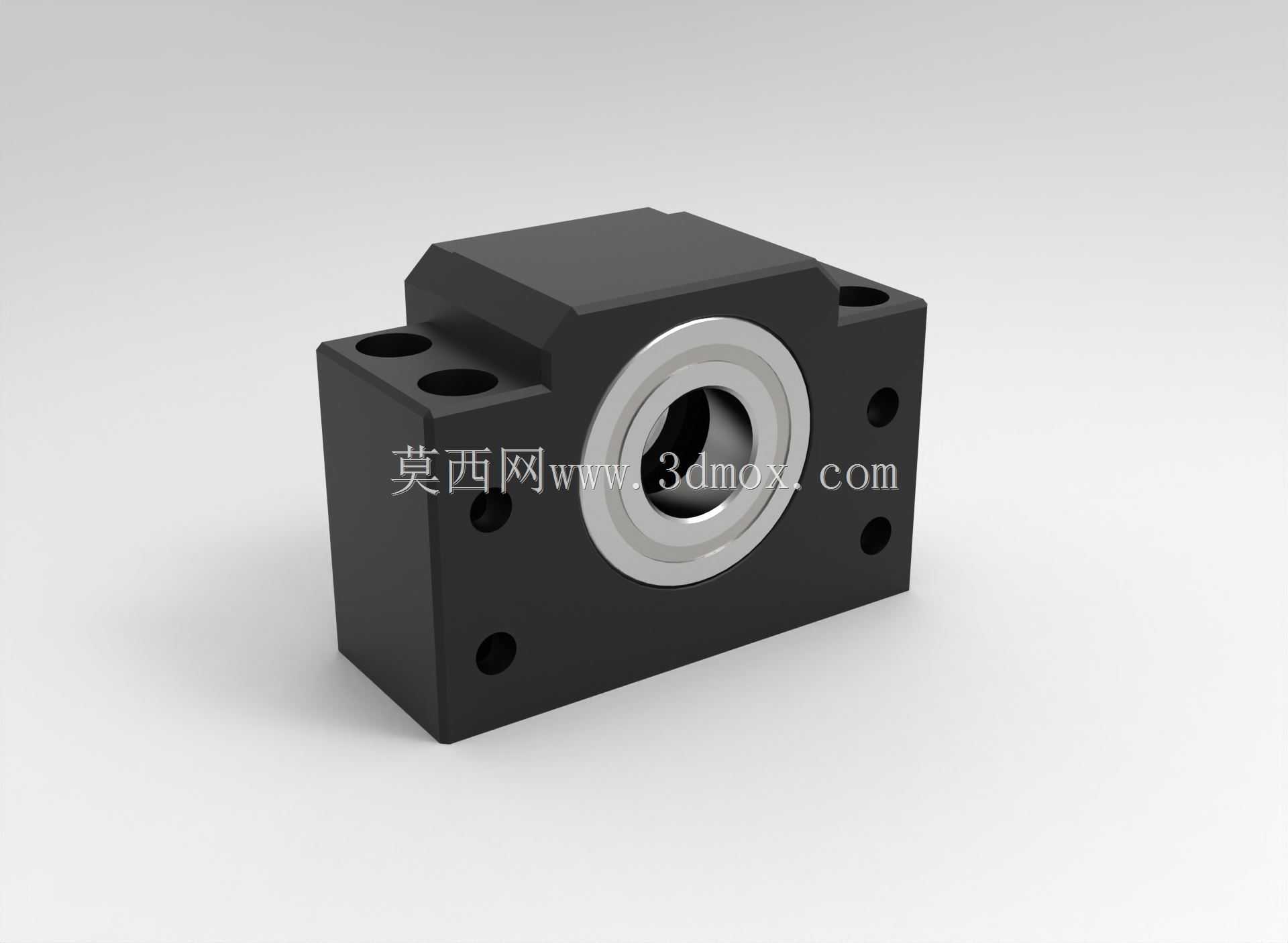

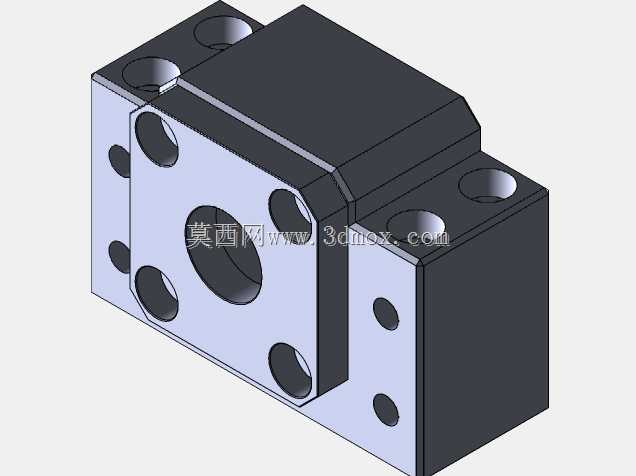

BK20型滚珠丝杠端部固定支撑座结构

在数控进给传动、直线模组搭建、精密滑台设计这类需要高精度直线运动传递的场景里，滚珠丝杠的端部支撑结构直接决定了整套传动系统的刚性、回转精度与高速运行稳定性，BK系列支撑座作为丝杠固定端的标准支撑组件，是这类传动链路里不可缺少的基础部件。这款BK20规格的支撑座，对应适配公称直径20mm的滚珠丝杠轴端，内部集成了适配角接触轴承的安装腔，采用成对预紧安装的角接触球轴承来同时承受丝杠运转过程中产生的径向载荷与双向轴向载荷，避免丝杠在高速往复进给时出现轴向窜动，也能抵消丝杠高速旋转时产生的挠曲变形，有效提升丝杠的临界转速。从结构设计来看，整个支撑座采用方块式一体式本体设计，本体材质选用调质处理的中碳钢，整体加工时一次装夹完成轴承安装孔、安装基准面的切削加工，保证各形位公差满足精密传动的装配要求；轴承安装孔的端面设计有均匀分布的内六角螺钉安装位，用于装配轴承压盖，通过压盖的压紧力实现轴承的预紧调整，消除轴承内部游隙，保证支撑端的回转刚性。本体的侧部与底部都设计有标准安装孔位，安装时可直接通过内六角螺栓将支撑座固定在设备的安装基准面上，安装孔的位置公差严格匹配通用传动模组的安装尺寸规范，不需要额外做安装面的二次加工即可完成装配。支撑座朝向丝杠的一侧设计有密封结构安装槽，可配套安装密封圈阻挡加工过程中产生的切屑、切削液、粉尘进入轴承腔内部，延长内部轴承的使用寿命，降低日常维护的频次。在实际设备选型装配时，这款支撑座作为丝杠的固定端使用，通常需要和FF系列的丝杠支撑端配套使用，将丝杠的一端通过锁紧螺母锁紧在该支撑座的轴承内圈中，另一端做浮动支撑，可有效补偿丝杠在温度变化时产生的热伸长量，避免丝杠因热胀冷缩出现弯曲变形影响传动精度。支撑座的整体外形轮廓方正，没有多余的外凸结构，在紧凑安装空间里也能完成布置，安装边界清晰，设计时可直接根据外形尺寸预留安装空间，不需要额外考虑避让结构。这类支撑座广泛应用在数控车床进给轴、小型加工中心Z轴传动、直线运动模组、点胶设备、检测设备的精密传动链路中，相比自行设计的支撑结构，标准化的支撑座已经完成了轴承配合公差、预紧结构、密封结构的成熟设计，能大幅缩短结构设计的周期，也能避免自行设计时容易出现的形位公差超差、轴承预紧力不当导致的运转卡顿、精度不足等问题。
