镂空轻量化铝合金自行车脚踏板设计

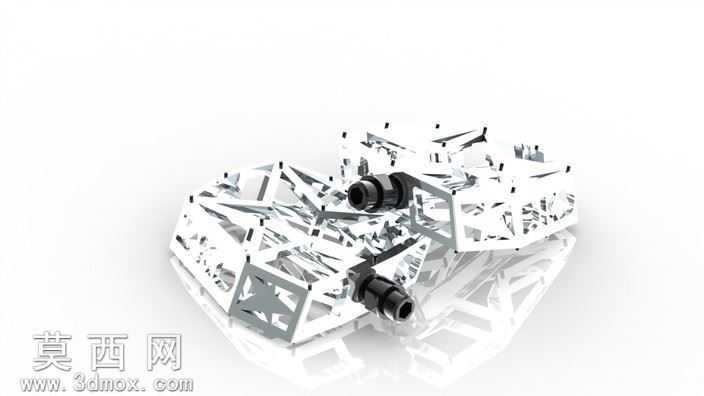

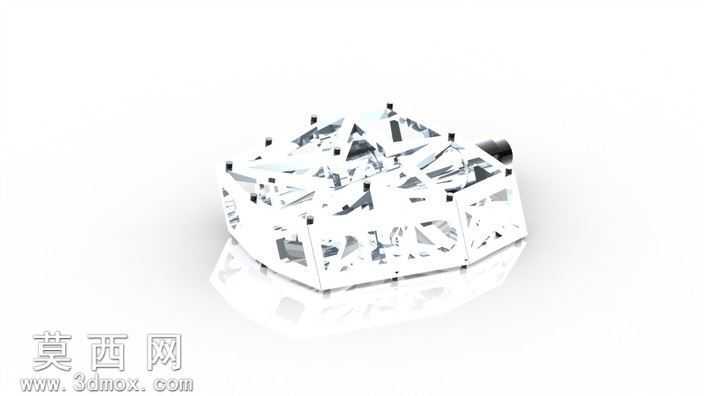

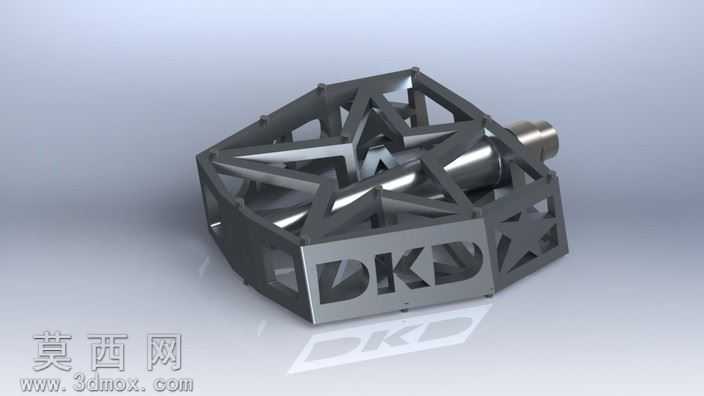

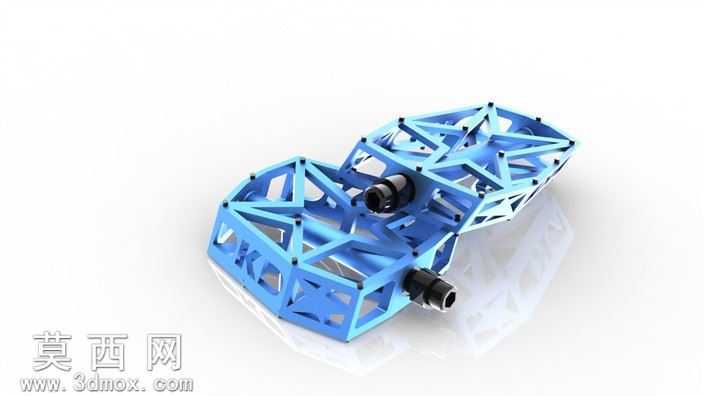

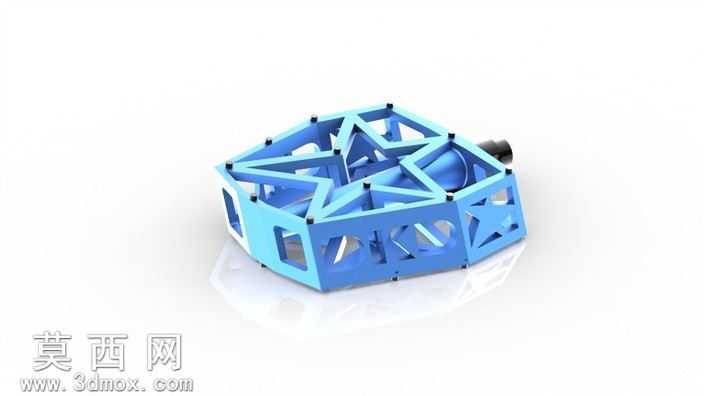

本作品为自行车脚踏板三维设计方案，建模阶段采用参数化建模逻辑搭建整体框架，首先确定脚踏板与曲柄连接的轴心安装基准，以轴心为坐标原点规划整体长宽高比例，适配主流山地车、公路车的曲柄安装接口尺寸。建模过程中优先构建主体承力框架，采用多组交叉镂空的桁架式结构替代传统实心踏板结构，在保证结构强度的前提下最大化削减实体材料占比，实现轻量化设计目标。材质设定上主体选用6061铝合金材质，渲染阶段为金属表面添加细腻的喷砂阳极氧化质感，调整金属粗糙度参数模拟真实铝合金配件的哑光金属光泽，轴心连接部位采用镀铬钢材材质，通过高反光金属材质与主体哑光铝材质形成视觉区分，突出装配结构的层次关系。结构设计上充分考虑脚踏的受力特性，踩踏受力面的镂空筋条沿踩踏施力方向排布，优化力传导路径，避免应力集中在局部结构上，踏板边缘做圆弧倒角处理，既去除锐边提升使用安全性，也优化了金属件的加工工艺性，减少铣削加工过程中的崩边风险。连接轴心部位设计有标准的螺纹安装结构与轴承限位台阶，可兼容标准的脚踏轴承组件装配，保证转动顺滑度。设计思路围绕运动器材的实用需求展开，在满足骑行踩踏承重、防滑接触、安装适配的核心功能基础上，通过镂空几何造型提升产品的视觉辨识度，交错的几何筋条既构成了踩踏面的防滑接触结构，无需额外加装防滑钉即可提供足够的踩踏摩擦力，同时通透的镂空结构可在雨天骑行时快速排出积水与泥沙，避免泥沙堆积在踏板表面影响踩踏稳定性。渲染阶段采用纯白影棚环境，添加柔和的环境反射光突出金属材质的质感，通过45度侧光投射凸显镂空结构的立体光影层次，将结构的通透感与金属件的硬朗质感完整呈现，整体模型结构完整，各部件装配关系清晰，可直接用于产品开模前的结构验证、外观效果展示以及加工工艺参考。
